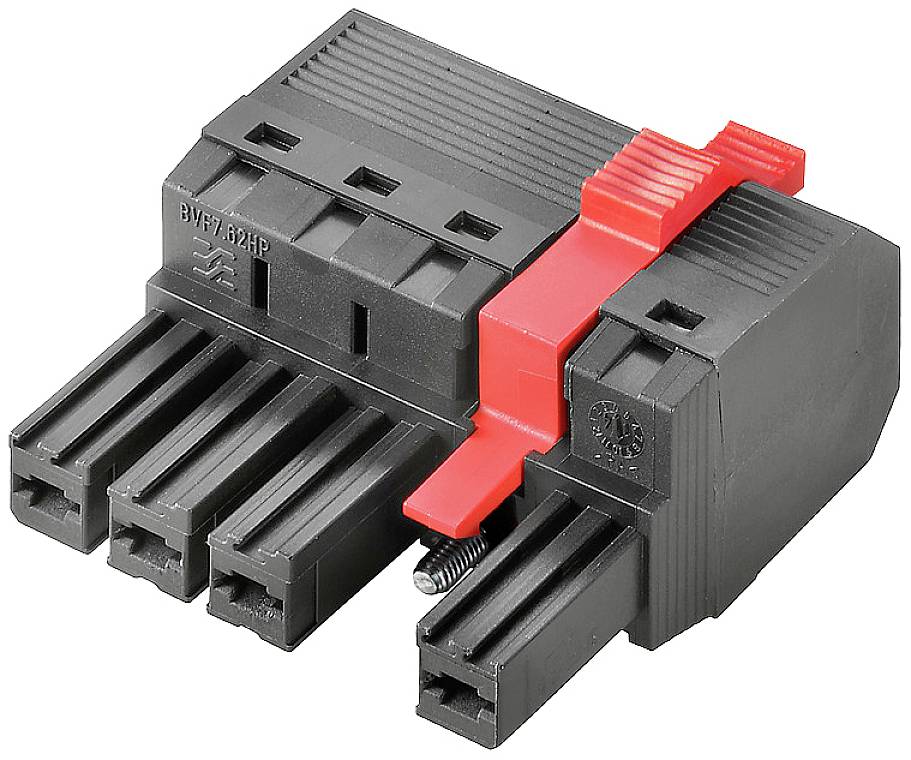

Weidmüller 1430100000 Connecteur de circuit imprimé Nombre total de pôles 5 30 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
5
Dimension grille
7.62 mm
Contenu
30 pc(s)
Nbr total de pôles
5
Fiche technique (PDF)
Nombre (taille du paquet 30 pc(s))
Total (CHF 5.06 / pièce(s))
CHF 151.67
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 5
- Contenu 30 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 47.7 mm
- Matériau isolant : PA GF
- Température de stockage : -25 °C à +55 °C
- Longueur de section dénudée : 12 mm
- Distance de fuite min. : 12.7 mm
- Distance d'air min. : 10.4 mm
- Technique de raccordement de conducteur : PUSH IN
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Couple de serrage de la bride à vis : 0.2 Nm - 0.3 Nm
- Force d'accouplement/pôle : 17 N
- Force de traction/pôle : 15 N
- Résistance à court terme : 3 x 1 s avec 420 A.
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
5
- Nbr total de pôles
5
- Dimension grille
7.62 mm
- Courant nominal
39 A
- Courant nominal - arrondi
39 A
- Connexion
Push-In
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
1430100000
- Contenu
30 pc(s)
- Matériau du contact
cuivre
- Hauteur
22.9 mm
- Température max.
+125 °C
- Température min.
-50 °C
- Type
BVF 7.62HP/05/180MSF2 SN BK BX
24 AWG - 8 AWG
- Dim.
22.9 mm x 47.7
- Résistance de continuité
4.5 mΩ
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0,5 mm² - 10 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
22.9 mm x 47.7 mm
- Tension nominale
600 V
- Nombre de pôles
5
- Section
6 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1949996 Weidmüller 1430100000 Connecteur de circuit imprimé Nombre total de pôles 5 30 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949996 Weidmüller 1430100000 Connecteur de circuit imprimé Nombre total de pôles 5 30 pc(s)
Description
Connecteur mâle pour circuit imprimé, 7.62 mm, Nombre de pôles: 5
