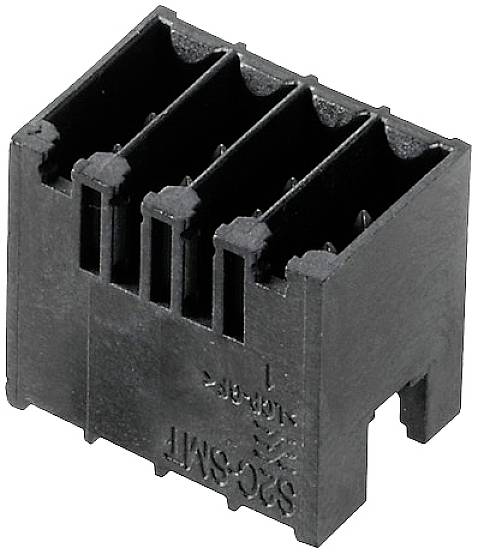

Weidmüller 1290540000 Connecteur de circuit imprimé Nombre total de pôles 28 Nbr de rangées 1 36 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
28
Dimension grille
3.5 mm
Contenu
36 pc(s)
Nbr total de pôles
28
Fiche technique (PDF)
Nombre (taille du paquet 36 pc(s))
Total (CHF 4.78 / pièce(s))
CHF 172.02
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 28
- Nbr de rangées 1
- Contenu 36 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 10.8 mm
- Montage sur circuit imprimé : raccord à souder THT/THR
- Angle de projection : 180°
- Nombre de broches à souder par pôle : 1
- Diamètre du trou d'assemblage : 1.4 mm
- Matière isolante : LCP GF
- Température de stockage : -25 °C à +55 °C
- Protection contre les contacts : IP20
- Force d'accouplement/pôle : 3.5 N
- Force de traction/pôle : 2.5 N
- Résistance à court terme : 3 x 1 s avec 80 A.
- Longueur de la broche à souder : 1,5 mm
- Diamètre extérieur de la soudure : 2.1 mm
- Diamètre du trou de gabarit : 1.9 mm
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
28
- Nbr total de pôles
28
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Nombre de pôles par rangée
28
- Connexion
THT
THR
à souder
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
1290540000
- Contenu
36 pc(s)
- Matériau du contact
cuivre
- Largeur
50.4 mm
- Hauteur
15.7 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
S2C-SMT 3.50/28/180G 1.5SN BK BX
- Dim.
(l x H) 50.4 mm x 15.7 mm
- Résistance d'isolement
100 MΩ
- Surface de contact coté enfichable
étamé
- Dimensions
50.4 mm x 15.7 mm x 10.8 mm
- Tension nominale
150 V
- Nombre de pôles
28
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- Longueur broche
1.5 mm
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1949984 Weidmüller 1290540000 Connecteur de circuit imprimé Nombre total de pôles 28 Nbr de rangées 1 36 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949984 Weidmüller 1290540000 Connecteur de circuit imprimé Nombre total de pôles 28 Nbr de rangées 1 36 pc(s)
Description
Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 28, Angle de sortie: 180°
