Weidmüller 1278320000 Connecteur de circuit imprimé Nombre total de pôles 22 Nbr de rangées 1 42 pc(s)
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
22
Dimension grille
3.5 mm
Contenu
42 pc(s)
Nbr total de pôles
22
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre (taille du paquet 42 pc(s))
Total (CHF 10.48 / pièce(s))
CHF 439.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 22
- Nbr de rangées 1
- Contenu 42 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 29.9 mm
- Matière isolante : PA 66 GF 30
- Température de stockage : -25 °C à +55 °C
- Longueur de dénudage : 10 mm
- Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Force d'accouplement/pôle : 5 N
- Force de traction/pôle : 5 N
- Résistance à court terme : 3 x 1 s avec 80 A.
- Couleur des éléments de commande : orange
- Matériau de l'actionneur : PA 66/6
- Force d'actionnement de l'actionneur : 40 N
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
22
- Nbr total de pôles
22
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
9.5 A
- Courant nominal - arrondi
9.5 A
- Norme DIN
DIN 5264
- Nombre de pôles par rangée
22
- Connexion
Push-In
borne à ressort
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
1278320000
- Contenu
42 pc(s)
- Matériau du contact
cuivre
- Largeur
45.4 mm
- Hauteur
17.25 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
B2CF 3.50/22/180LR SN BK BX
26 AWG - 16 AWG
- Dim.
(l x H) 45.4 mm x 17.25 mm
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0,14 mm² - 1,5 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
45.4 mm x 17.25 mm x 29.9 mm
- Tension nominale
300 V
- Nombre de pôles
22
- Section
1.5 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
Documents & téléchargements
Fiche technique
Fiche technique 1949937 Weidmüller 1278320000 Connecteur de circuit imprimé Nombre total de pôles 22 Nbr de rangées 1 42 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949937 Weidmüller 1278320000 Connecteur de circuit imprimé Nombre total de pôles 22 Nbr de rangées 1 42 pc(s)
Description

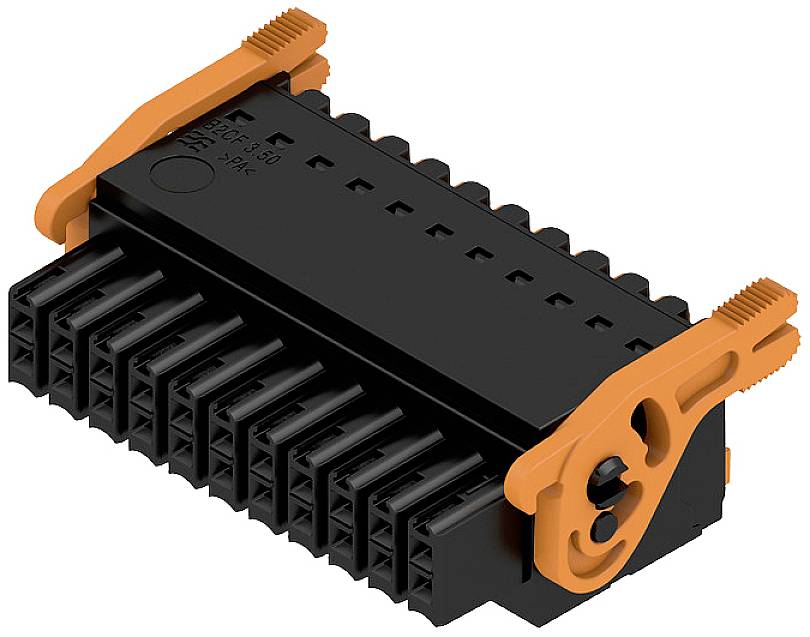

Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 22
