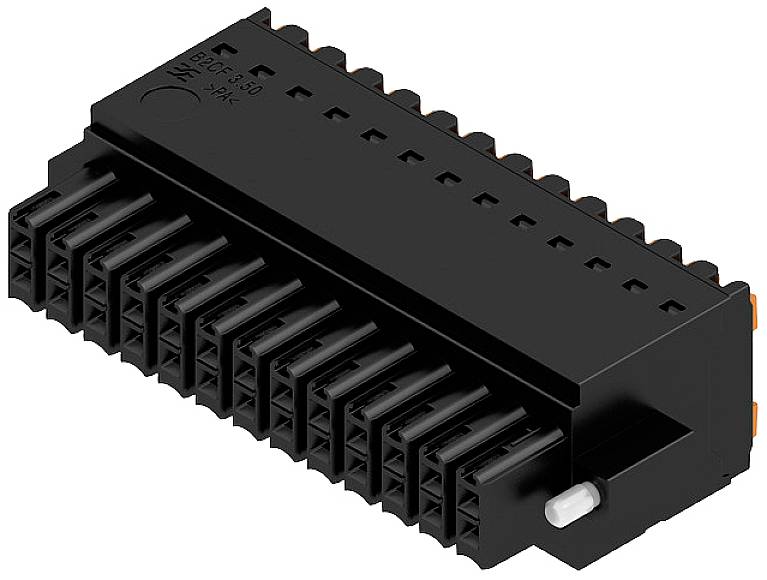

Weidmüller 1277980000 Connecteur de circuit imprimé Nombre total de pôles 26 Nbr de rangées 1 30 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
26
Dimension grille
3.5 mm
Contenu
30 pc(s)
Nbr total de pôles
26
Fiche technique (PDF)
Nombre (taille du paquet 30 pc(s))
Total (CHF 11.28 / pièce(s))
CHF 338.53
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
- Nbr total de pôles 26
- Nbr de rangées 1
- Contenu 30 pc(s)
Notre service pour vous
Caractéristiques techniques
- Profondeur : 26.25 mm
- Matière isolante : PA 66 GF 30
- Température de stockage : -25 °C à +55 °C
- Longueur de dénudage : 10 mm
- Technique de raccordement de conducteur : PUSH IN, raccordement à ressort
- Sens de sortie du conducteur : 180°
- Protection contre les contacts : IP20
- Couple de serrage de la bride à vis : 0.2 Nm - 0.25 Nm
- Force d'accouplement/pôle : 5 N
- Force de traction/pôle : 5 N
- Résistance à court terme : 3 x 1 s avec 80 A.
- Couleur des éléments de commande : orange
- Matériau de l'actionneur : PA 66/6
- Force d'actionnement de l'actionneur : 40 N
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
26
- Nbr total de pôles
26
- Nbr de rangées
1
- Dimension grille
3.5 mm
- Courant nominal
9.5 A
- Courant nominal - arrondi
9.5 A
- Norme DIN
DIN 5264
- Nombre de pôles par rangée
26
- Connexion
Push-In
borne à ressort
- Couleur
noir
- Matériau boîtier
PA
- Référence fabricant
1277980000
- Contenu
30 pc(s)
- Matériau du contact
cuivre
- Largeur
52.5 mm
- Hauteur
15.2 mm
- Température max.
+120 °C
- Température min.
-50 °C
- Type
B2CF 3.50/26/180F SN BK BX
26 AWG - 16 AWG
- Dim.
(l x H) 52.5 mm x 15.2 mm
- Résistance d'isolement
100 MΩ
- Ø de la zone de serrage
0,14 mm² - 1,5 mm²
- Surface de contact coté enfichable
étamé
- Dimensions
52.5 mm x 15.2 mm x 26.25 mm
- Tension nominale
300 V
- Nombre de pôles
26
- Section
1.5 mm²
- Conforme à la norme RoHS
oui
- Cycles d'enfichage
25
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 1949933 Weidmüller 1277980000 Connecteur de circuit imprimé Nombre total de pôles 26 Nbr de rangées 1 30 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1949933 Weidmüller 1277980000 Connecteur de circuit imprimé Nombre total de pôles 26 Nbr de rangées 1 30 pc(s)
Description
Connecteur mâle pour circuit imprimé, 3.50 mm, Nombre de pôles: 26
