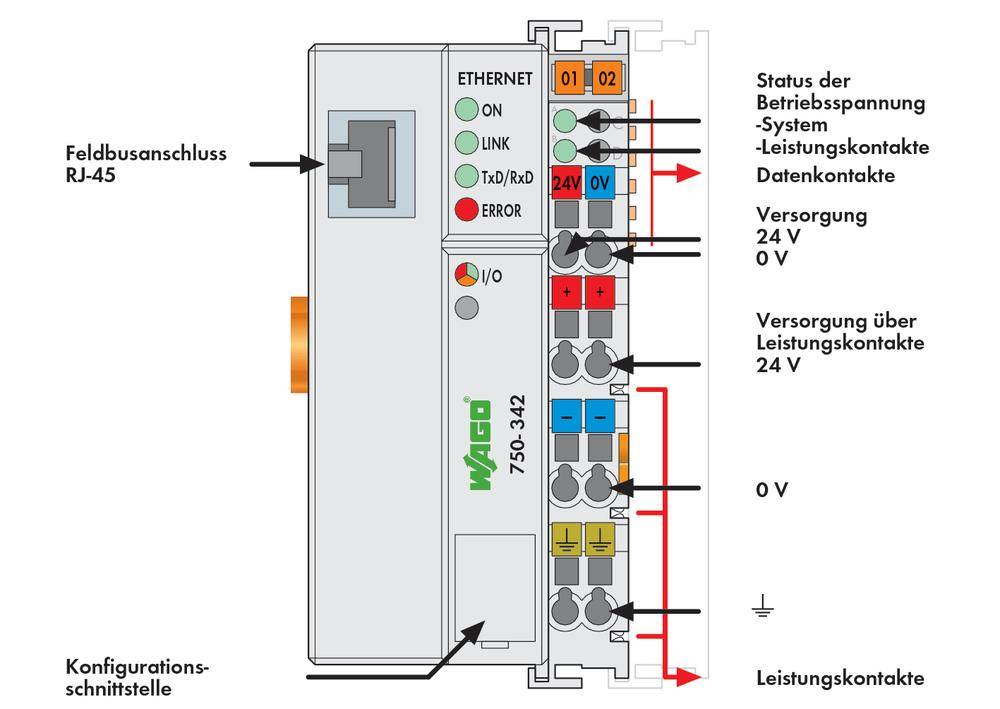

WAGO FC ETHERNET G1 API - Coupleur de Bus de terrain 750-342 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 471.74 / pièce(s))
CHF 471.74
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Consommation de courant interne: 200 mA
- Taux de transfert: 10 Mbits/s
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Coupleur de Bus de terrain
- Interfaces
Ethernet
RJ 45
- Type
FC ETHERNET G1
- Nombre d’entrées max.
64
- Nombre de sorties max.
64
- Tension de fonctionnement
24 V/DC
- Hauteur
65 mm
- Longueur
100 mm
- Largeur
51 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(L x l x H) 100 x 51 x 65 mm
- Affichage
non
- Référence fabricant
750-342
- Débit de transmission
10 MBit/s
- Poids
197 g
- Connexion
connexion Cage Clamp
- Couleur
gris clair
- Type de montage
profilé
- Série
G1
- Entrées/sorties
RJ-45
- Alim.
24 V/DC
50.5
100 mm
71.1 mm
FAUX
FAUX
0
0
0
0
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
FAUX
FAUX
FAUX
FAUX
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
VRAI
FAUX
FAUX
FAUX
FAUX
FAUX
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 191286 WAGO FC ETHERNET G1 API - Coupleur de Bus de terrain 750-342 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191286 WAGO FC ETHERNET G1 API - Coupleur de Bus de terrain 750-342 1 pc(s)
Description
Le coupleur de bus de terrain ETHERNET TCP/IP supporte une série de protocoles de réseau pour transmettre des données de processus via ETHERNET TCP/IP. Grâce au respect des standards du domaine de la technologie de l'informatique, une connexion sans problème avec les réseaux locaux et globaux (LAN, Internet) déjà existants est garantie.
Par l'utilisation de ETHERNET comme bus de terrain une transmission de données continue entre l'usine et le bureau est assurée. En outre, le coupleur de bus de terrain ETHERNET TCP/IP permet une maintenance à distance, c'est-à-dire qu'il est possible de commander ou surveiller des processus sans qu'une intervention sur site ne soit nécessaire.
L'échange des données de processus est effectué à l'aide du protocole MODBUS/TCP. Lors du lancement, le coupleur de bus de terrain crée automatiquement une table image locale selon les bornes de bus actives.
Les pages HTML mémorisées dans le coupleur de bus de terrain servent à extraire des informations concernant la configuration, l'état et les données d'E/S du coupleur de bus de terrain ETHERNET TCP/IP. Pour cette opération seulement un browser web conventionnel est nécessaire.
La configuration dynamique des adresses via un serveur BootP permet à l'utilisateur une conception flexible et simple du réseau.
Longueur max. du segment de bus: 100 m entre le nœud de réseau et le 750-342; Longueur max. du réseau limitée par la spécification ETHERNET
Par l'utilisation de ETHERNET comme bus de terrain une transmission de données continue entre l'usine et le bureau est assurée. En outre, le coupleur de bus de terrain ETHERNET TCP/IP permet une maintenance à distance, c'est-à-dire qu'il est possible de commander ou surveiller des processus sans qu'une intervention sur site ne soit nécessaire.
L'échange des données de processus est effectué à l'aide du protocole MODBUS/TCP. Lors du lancement, le coupleur de bus de terrain crée automatiquement une table image locale selon les bornes de bus actives.
Les pages HTML mémorisées dans le coupleur de bus de terrain servent à extraire des informations concernant la configuration, l'état et les données d'E/S du coupleur de bus de terrain ETHERNET TCP/IP. Pour cette opération seulement un browser web conventionnel est nécessaire.
La configuration dynamique des adresses via un serveur BootP permet à l'utilisateur une conception flexible et simple du réseau.
Longueur max. du segment de bus: 100 m entre le nœud de réseau et le 750-342; Longueur max. du réseau limitée par la spécification ETHERNET
