WAGO FC DeviceNet API - Coupleur de Bus de terrain 750-306 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 485.62 / pièce(s))
CHF 485.62
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Consommation de courant interne: 350 mA
- Taux de transfert: 125 kbaud, 250 kbaud, 500 kbaud
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Coupleur de Bus de terrain
- Interfaces
DeviceNet
Barrette 5 pôles
Serie 231 (MSS)
Connecteur enfichable
- Type
FC DeviceNet
- Nombre d’entrées max.
64
- Nombre de sorties max.
64
- Tension de fonctionnement
24 V/DC
- Hauteur
65 mm
- Longueur
100 mm
- Largeur
51 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(L x l x H) 100 x 51 x 65 mm
- Affichage
non
- Référence fabricant
750-306
- Poids
200.39 g
- Connexion
connexion Cage Clamp
- Couleur
gris clair
- Type de montage
profilé
- Entrées/sorties
Connecteur mâle à 5 pôles; série 231 (MCS); Le connecteur 231-305/010-000/050-000; fait partie de la livraison
- Alim.
24 V/DC
50.5
100 mm
71.1 mm
FAUX
FAUX
0
0
0
0
1
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
FAUX
FAUX
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 190623 WAGO FC DeviceNet API - Coupleur de Bus de terrain 750-306 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 190623 WAGO FC DeviceNet API - Coupleur de Bus de terrain 750-306 1 pc(s)
Description

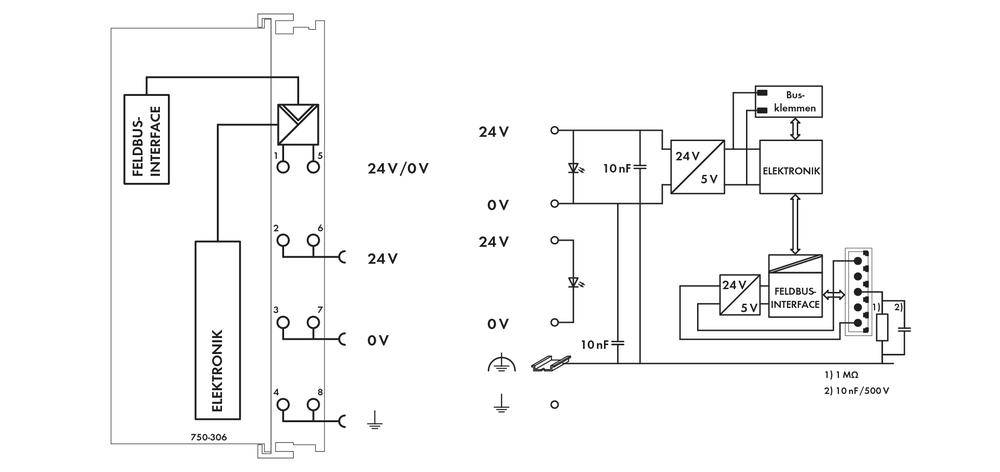

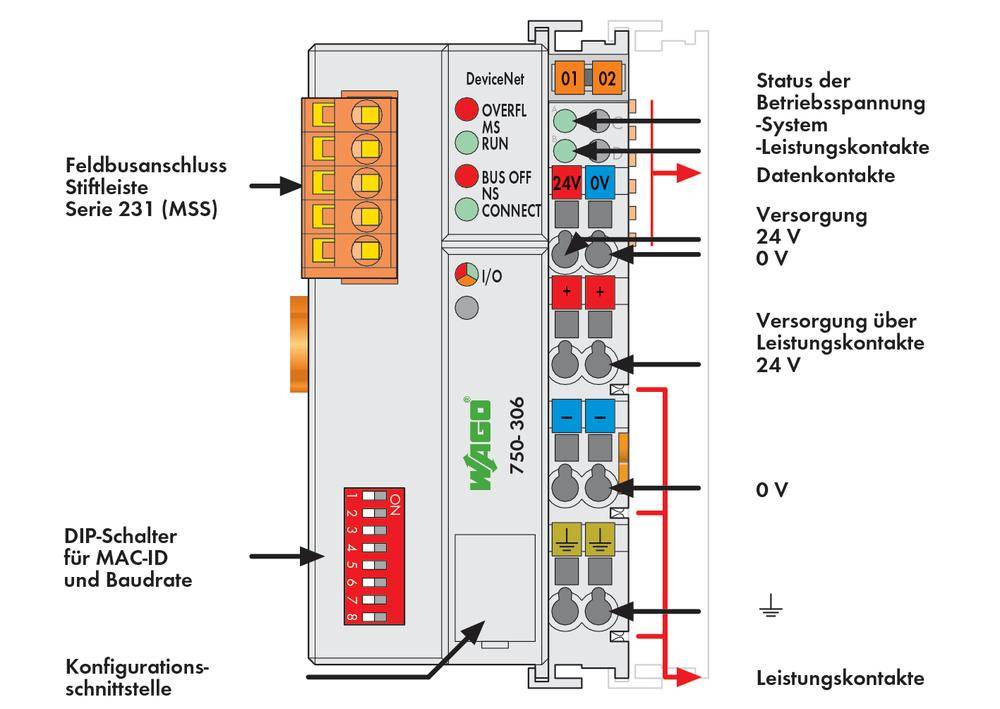

Ce coupleur permet de connecter les modules WAGO-I/O-SYSTEM au réseau DeviceNetTM en tant que station esclave.
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot-word) et de modules digitaux (échange de données par bit).
Cette table image des E/S est transmise au travers du réseau DeviceNetTM au système maître pilotant l'installation.
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau DeviceNetTM et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau DeviceNetTM.
Lors de la création automatique de la table image, les E/S analogiques apparaissent en premier dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Les bits des signaux d'E/S digitaux sont placés dans le premier bit de l'octet suivant les analogiques, et sont compactés sous la forme d'un octet (byte) dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des ordres différents, une séparation claire entre les E/S est ainsi maintenue.
Moyen de transmission: Conducteur Cu blindé; Câble de bus à distance : 2 x 0,82 mm² + 2 x 1,7 mm²; Ligne de dérivation : 2 x 0,2 mm² + 2 x 0,32 mm²
Longueur max. du bus: 100 m ... 500 m (selon vitesse de transmission/type de câble)
Le coupleur reconnaît automatiquement les bornes d’E/S et crée une table image correspondant aux E/S. Le bornier peut être constitué indifféremment de modules analogiques (échange de données par mot-word) et de modules digitaux (échange de données par bit).
Cette table image des E/S est transmise au travers du réseau DeviceNetTM au système maître pilotant l'installation.
La table image est séparée en une zone pour les entrées et une zone pour les sorties. Les données des entrées peuvent être lues au travers du réseau DeviceNetTM et manipulées dans le système maître. Les données des sorties sont transmises au travers du réseau DeviceNetTM.
Lors de la création automatique de la table image, les E/S analogiques apparaissent en premier dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Les bits des signaux d'E/S digitaux sont placés dans le premier bit de l'octet suivant les analogiques, et sont compactés sous la forme d'un octet (byte) dans l'ordre de leur position sur le bornier en partant du coupleur et en allant vers la borne finale de bus. Si le nombre de signaux d’E/S digitaux occupe plus de 8 bits, le coupleur commence automatiquement un nouvel octet. Les bits d'entrées et de sorties se trouvent dans des ordres différents, une séparation claire entre les E/S est ainsi maintenue.
Moyen de transmission: Conducteur Cu blindé; Câble de bus à distance : 2 x 0,82 mm² + 2 x 1,7 mm²; Ligne de dérivation : 2 x 0,2 mm² + 2 x 0,32 mm²
Longueur max. du bus: 100 m ... 500 m (selon vitesse de transmission/type de câble)
Avertissement
les fichiers EDS sont nécessaires.
