WAGO 753-509 API - Module de sortie numérique 753-509 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 103.56 / pièce(s))
CHF 103.56
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: gris clair
- Section: 0,08 - 2.5 mm²
- AWG: 28 - 14
- Longueur de dénudage: 9 - 10 mm
- Consommation: 10 mA
- Montage: TS 35
- Indice de protection: IP20
- Température de travail: 0 - +55 °C
- Type de produit
API - Module de sortie numérique
- Type
753-509
- Nombre de sorties max.
2
- Tension de fonctionnement
230 V/DC
230 V/AC
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
IP20
- Dim.
(L x l x H) 100 x 12 x 64 mm
- Référence fabricant
753-509
- Poids
55.5 g
- Couleur
gris clair
- Type de montage
profilé
- Entrées/sorties
Sorties: 2
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 192195 WAGO 753-509 API - Module de sortie numérique 753-509 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 192195 WAGO 753-509 API - Module de sortie numérique 753-509 1 pc(s)
Description
Borne de sorties digitales à 2 canaux; 0,3 A/SSR; AC/DC 230 V.
L'automate programmable transmet ses signaux de commande aux actionneurs connectés par l'intermédiaire des bornes de sorties digitales.
La commande de la sortie à transistor s'effectue dans un environnement galvaniquement protégé à partir de la tension interne du système.
Les contacts de puissance sont soumis à la tension d'alimentation.
L'état du relais statique est signalé par une diode LED.

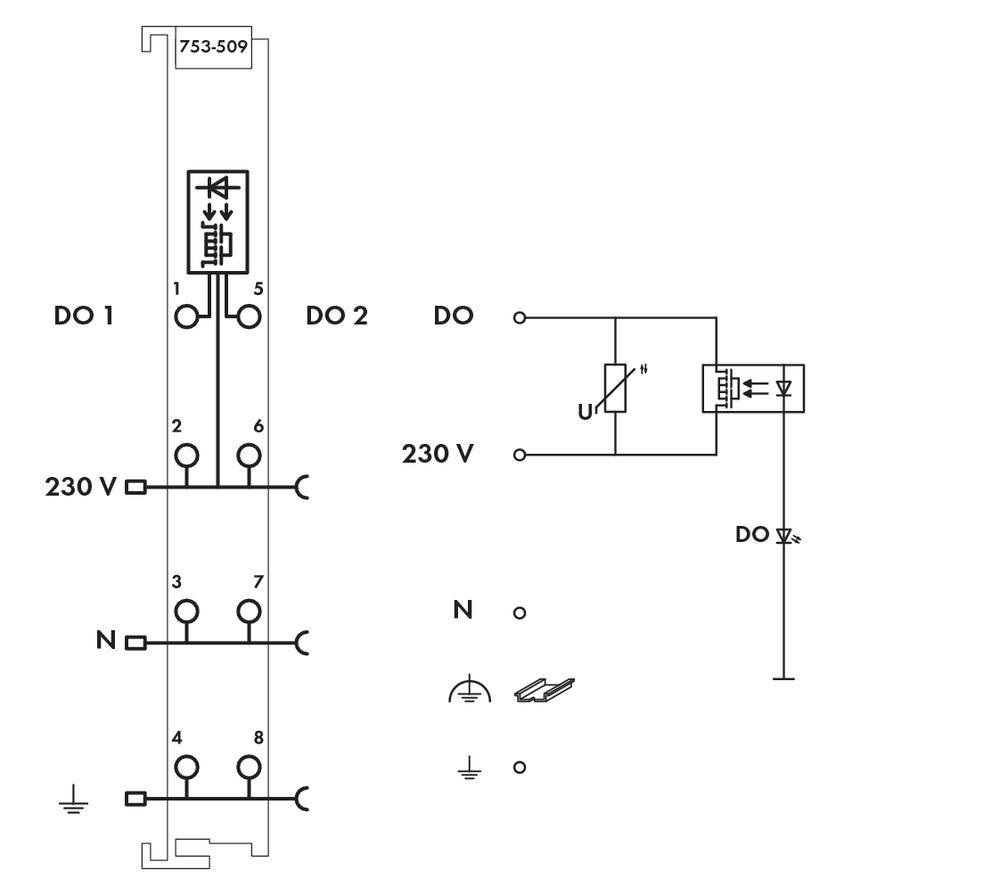

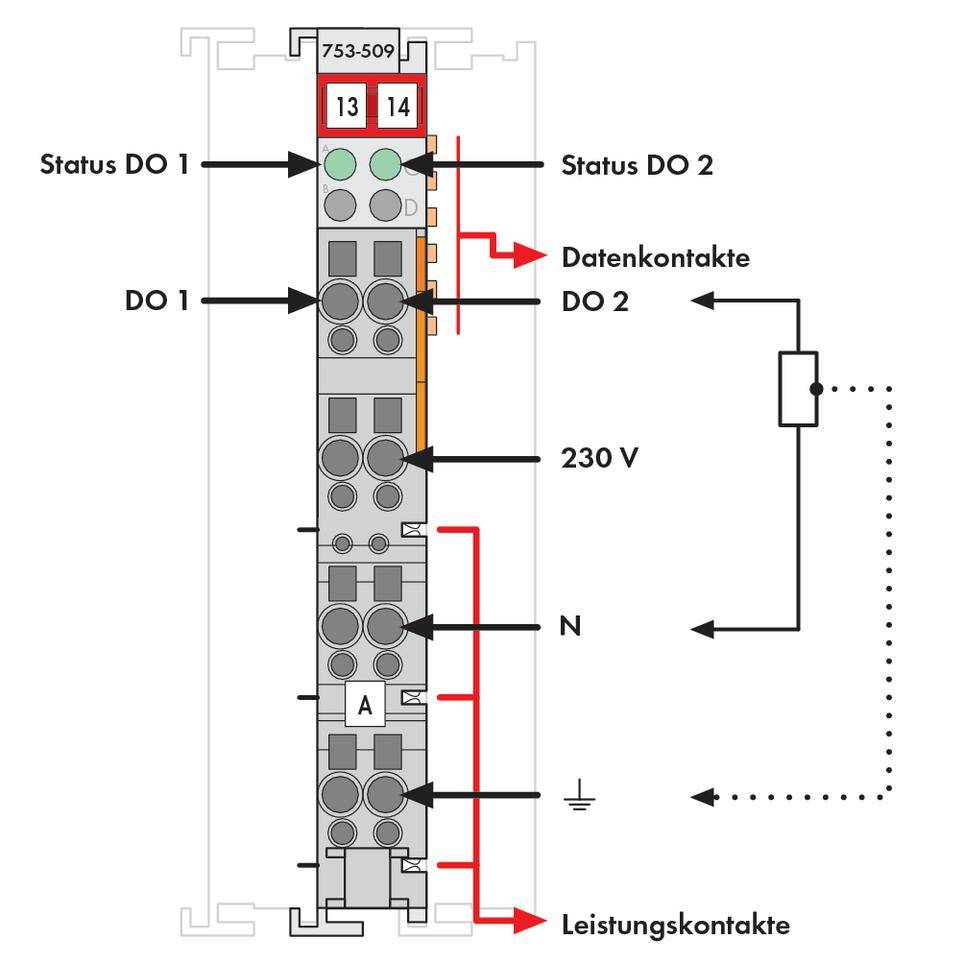

Le mode de connexion se fait par l'intermédiaire d'une technique à 4 conducteurs, ce qui permet de brancher des actionneurs avec mise à la terre.
Séparation galvanique: 1,5 kV eff. (champ/système)*; *2,5 kV caractéristique tension de choc; Catégorie de surtension III
L'automate programmable transmet ses signaux de commande aux actionneurs connectés par l'intermédiaire des bornes de sorties digitales.
La commande de la sortie à transistor s'effectue dans un environnement galvaniquement protégé à partir de la tension interne du système.
Les contacts de puissance sont soumis à la tension d'alimentation.
L'état du relais statique est signalé par une diode LED.
Le mode de connexion se fait par l'intermédiaire d'une technique à 4 conducteurs, ce qui permet de brancher des actionneurs avec mise à la terre.
Séparation galvanique: 1,5 kV eff. (champ/système)*; *2,5 kV caractéristique tension de choc; Catégorie de surtension III
Avertissement
Il faut mettre une borne d'alimentation supplémentaire pour distribuer l'alimentation 230 V AC/DC !
Le connecteur 753-110 n'est pas inclus dans la livraison! A commander séparément!
