WAGO 753-502 API - Module de sortie numérique 753-502 1 pc(s)

Module de relais modulaire, enfichable, avec bornes numérotées et codées par couleur. Adapté aux applications industrielles.

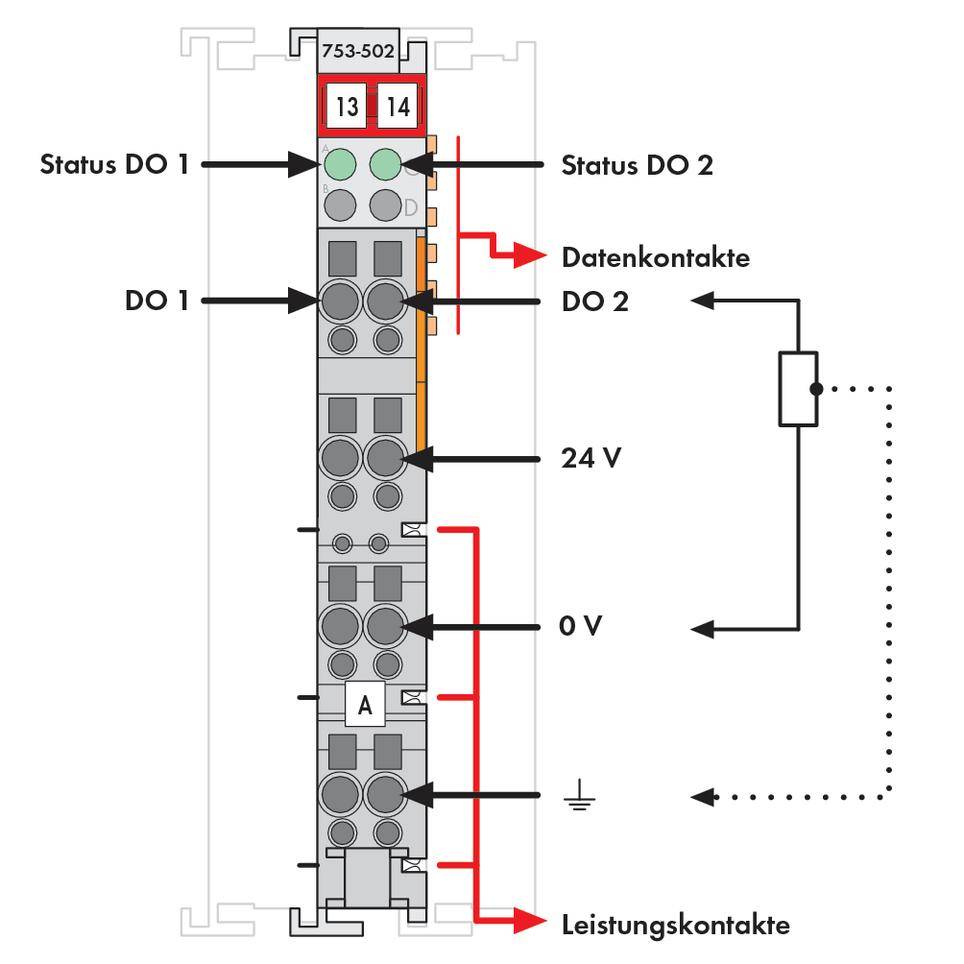

Diagramme d'un module d'E/S WAGO : montre les configurations de connexion pour DO1, DO2, les indicateurs de statut, les contacts de données, les lignes 24V et 0V.

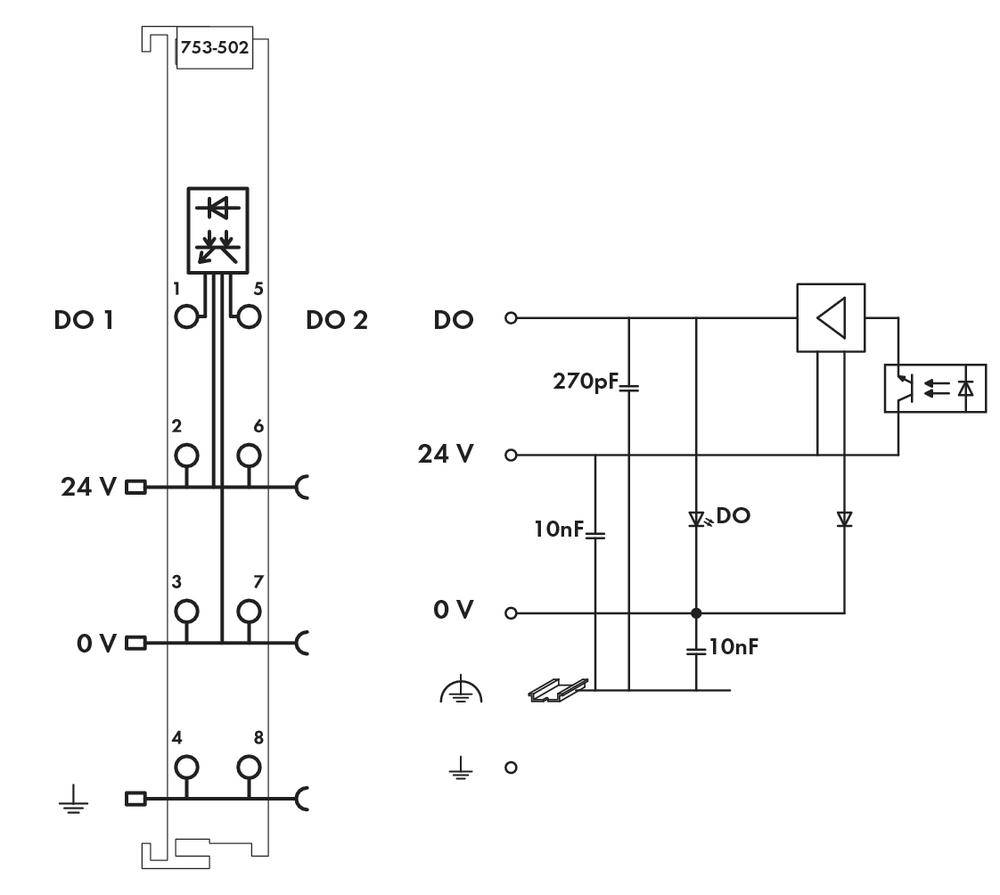

Schéma de commande : À gauche, un module avec DO 1 et DO 2 à 24 V et 0 V. À droite, circuits avec condensateurs et transistor.
1/3
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le lun. 21 décembre
Nombre
Total (CHF 83.95 / pièce(s))
CHF 89.95
-7 %
CHF 83.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Couleur: gris clair
  • Section: 0,08 - 2.5 mm²
  • AWG: 28 - 14
  • Longueur de dénudage: 9 - 10 mm
  • Consommation: 3.5 mA
  • Montage: TS 35
  • Indice de protection: IP20
  • Température de travail: 0 - +55 °C
Type de produit

API - Module de sortie numérique

Type

753-502

Nombre de sorties max.

2

Tension de fonctionnement

24 V/DC

Hauteur

64 mm

Longueur

100 mm

Largeur

12 mm

Température ambiante max.

+55 °C

Température ambiante min.

0 °C

IP20

Dim.

(L x l x H) 100 x 12 x 64 mm

Référence fabricant

753-502

Poids

43.743 g

Couleur

gris clair

Type de montage

profilé

Entrées/sorties

Sorties: 2

Alim.

24 V/DC

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 192191 WAGO 753-502 API - Module de sortie numérique 753-502 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 192191 WAGO 753-502 API - Module de sortie numérique 753-502 1 pc(s)

Description

Borne de sorties digitales à 2 canaux; DC 24 V; 2,0 A; PNP; Protection contre les courts-circuits.

L'automate programmable transmet ses signaux de commande aux actionneurs connectés par l'intermédiaire des bornes de sorties digitales.

Toutes les sorties sont protégées contre les courts-circuits.

Le mode de connexion se fait par l'intermédiaire d'une technique à 4 conducteurs, ce qui permet de brancher des actionneurs avec mise à la terre.

La séparation galvanique bus de terrain/bornes est assurée par des optocoupleurs.

Energie max. absorbée à la coupure unique d'une charge inductive Wmax : 1,7 J; Lmax = 2 x Wmax / I2
