WAGO 750-637 API - Encodeur incrémentiel 750-637 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 401.95 / pièce(s))
CHF 401.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
API - Encodeur incrémentiel
- Interfaces
RS 422
Bornes
- Type
750-637
- Tension de fonctionnement
24 V/DC
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
24 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l x H) 100 x 24 x 64 mm
- Référence fabricant
750-637
- Poids
100 g
- Type de montage
sur rail porteur (rail DIN)
- Entrées/sorties
1 x 32 bits (données) 2 x 8 bits (contrôle/état)
24
100 mm
69.8 mm
FAUX
DC
FAUX
0
1
0
0
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
24-24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 192022 WAGO 750-637 API - Encodeur incrémentiel 750-637 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 192022 WAGO 750-637 API - Encodeur incrémentiel 750-637 1 pc(s)
Description

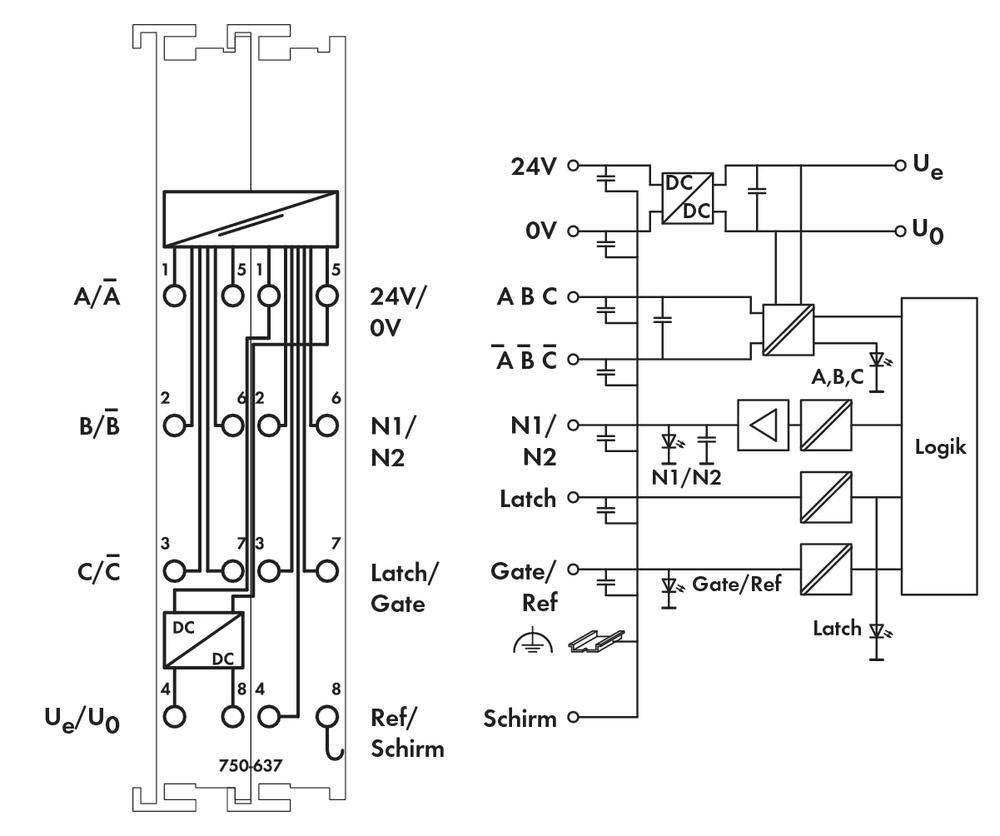

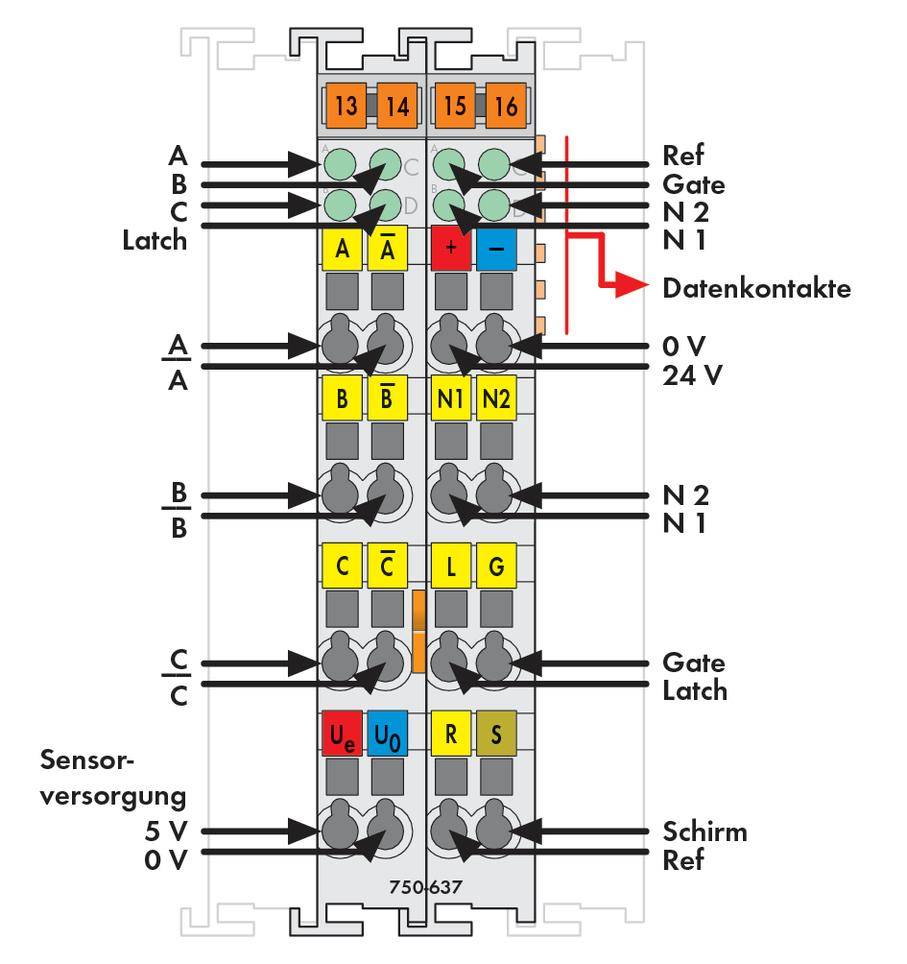

Cette borne de bus de terrain offre la possibilité de connecter tous les types de codeurs incrémentaux avec connexion RS-422.
Il lui est possible de lire ou d'activer un compteur avec un démultiplicateur polaire de même qu’un latch avec mise à zéro. La commande peut écrire ou transmettre la valeur du compteur. Selon le mode de fonctionnement, lors d’un front montant sur l’entrée « C » ou « Latch », la valeur du compteur est transmise au registre du latch et la valeur du compteur est initialisée.
Comme alternative à la valeur du latch, la borne peut transmettre la fréquence mesurée (incréments/ms).
L'entrée « Gate » permet de bloquer le compteur. L'entrée « Ref » peut être utilisée pour permettre l’activation de la fonction du point zéro « C ».
Les sorties (N1, N2) indiquent dans quelle plage de mesure se trouve le compteur. Les plages de mesure sont configurables.
Le module doit être alimenté en 24 V. Il est possible d'alimenter le codeur en 24 V, ou d'utiliser l'alimentation 5 V (Ue, U0).
Les bornes de raccordement du blindage sont directement reliées au rail.
Il lui est possible de lire ou d'activer un compteur avec un démultiplicateur polaire de même qu’un latch avec mise à zéro. La commande peut écrire ou transmettre la valeur du compteur. Selon le mode de fonctionnement, lors d’un front montant sur l’entrée « C » ou « Latch », la valeur du compteur est transmise au registre du latch et la valeur du compteur est initialisée.
Comme alternative à la valeur du latch, la borne peut transmettre la fréquence mesurée (incréments/ms).
L'entrée « Gate » permet de bloquer le compteur. L'entrée « Ref » peut être utilisée pour permettre l’activation de la fonction du point zéro « C ».
Les sorties (N1, N2) indiquent dans quelle plage de mesure se trouve le compteur. Les plages de mesure sont configurables.
Le module doit être alimenté en 24 V. Il est possible d'alimenter le codeur en 24 V, ou d'utiliser l'alimentation 5 V (Ue, U0).
Les bornes de raccordement du blindage sont directement reliées au rail.
