WAGO 750-611 API - Borne 750-611 1 pc(s)
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 77.95 / pièce(s))
CHF 77.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Couleur: Gris clair
- Section: 0,08 - 2,5 mm²
- AWG: 28 - 14
- Connexion: CAGE CLAMP®
- Longueur de dénudage: 8 - 9 mm
- Montage: TS 35
- Température de fonctionnement: 0 - +55 °C
- Type de produit
API - Borne
- Interfaces
Bornes
- Type
750-611
- Tension de fonctionnement
230 V/AC
- Hauteur
64 mm
- Longueur
100 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l x H) 100 x 12 x 64 mm
- Référence fabricant
750-611
- Poids
12.136 g
- Connexion
connexion Cage Clamp
- Type de montage
sur rail porteur (rail DIN)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 191980 WAGO 750-611 API - Borne 750-611 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 191980 WAGO 750-611 API - Borne 750-611 1 pc(s)
Description

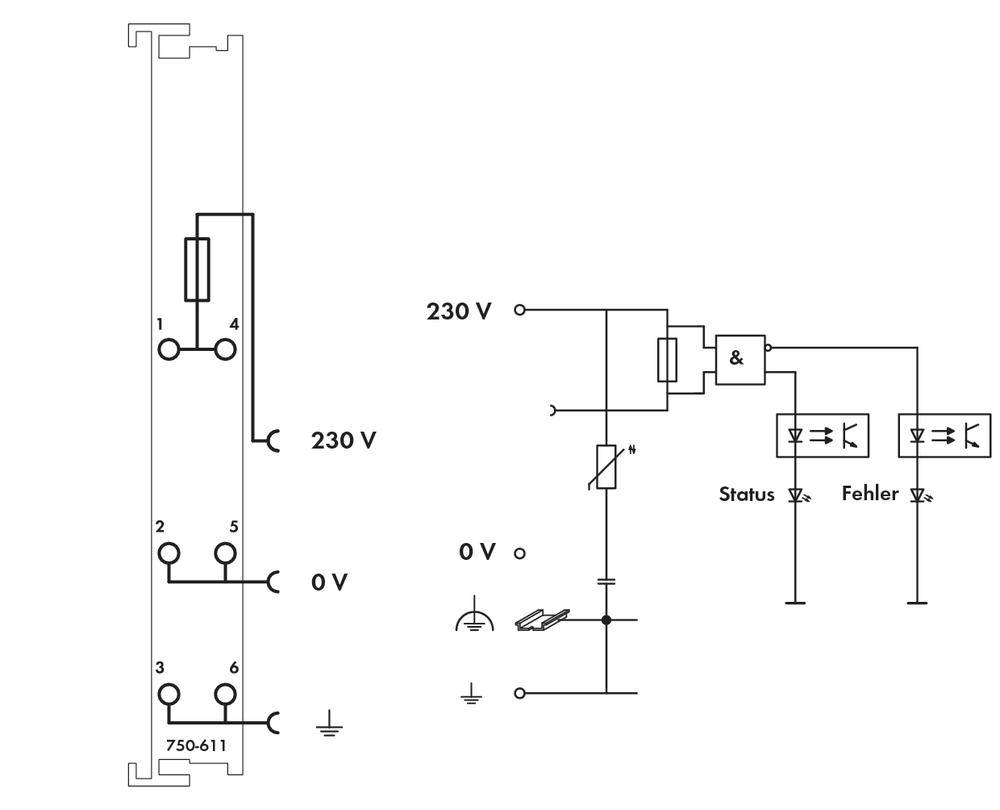

Cette borne d’alimentation alimente les diverses bornes de bus de terrain par les contacts de puissance.
Le courant maximum admissible par les contacts ne doit pas dépasser 6,3 A. Il est impératif que la somme des courants de toutes les bornes ne dépasse pas le courant maximum admissible lors de la configuration. Si la somme des courants est supérieure, il faudra ajouter une borne d'alimentation supplémentaire.

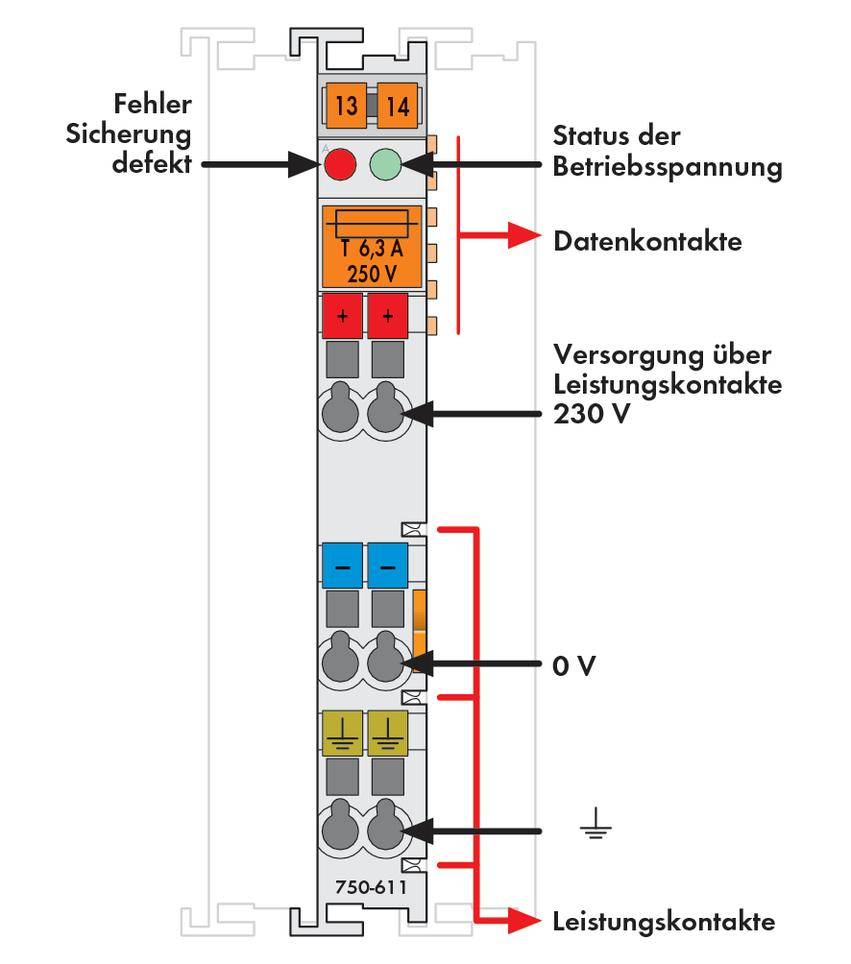

Les bornes d’alimentation sont protégées par un fusible (dimension 5 x 20 mm). Son remplacement se fait très facilement en tirant sur la languette d’extraction.
Un fusible défectueux et l’état de la tension de service sont signalés par des LEDs.
La borne signale l’état de la borne d’alimentation au coupleur de bus de terrain par le biais de 2 bits d’entrée, ce qui permet de contrôler l’alimentation et l’état du fusible. Un bit signale l’état du fusible et un deuxième bit l’état de la tension de fonctionnement
Fusible: 5 x 20; T 6,3 A (Le fusible ne fait pas partie de la livraison)
Le courant maximum admissible par les contacts ne doit pas dépasser 6,3 A. Il est impératif que la somme des courants de toutes les bornes ne dépasse pas le courant maximum admissible lors de la configuration. Si la somme des courants est supérieure, il faudra ajouter une borne d'alimentation supplémentaire.
Les bornes d’alimentation sont protégées par un fusible (dimension 5 x 20 mm). Son remplacement se fait très facilement en tirant sur la languette d’extraction.
Un fusible défectueux et l’état de la tension de service sont signalés par des LEDs.
La borne signale l’état de la borne d’alimentation au coupleur de bus de terrain par le biais de 2 bits d’entrée, ce qui permet de contrôler l’alimentation et l’état du fusible. Un bit signale l’état du fusible et un deuxième bit l’état de la tension de fonctionnement
Fusible: 5 x 20; T 6,3 A (Le fusible ne fait pas partie de la livraison)
