WAGO 750-1607 API - Borne 750-1607 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (excl. TVA)
1
-
CHF 48.06
10
6% = CHF 2.89
CHF 45.17
Les remises sur volume varient selon les vendeurs
Économiser CHF 0.00
Nombre
Total (CHF 48.06 / pièce(s))
CHF 51.95
-7 %
CHF 48.06
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Section: 0,25 - 1,5 mm²
- AWG: 22 - 16
- Connexion: CAGE CLAMP® S
- Longueur de dénudage: 8 - 9 mm
- Montage: TS 35
- Type de produit
API - Borne
- Interfaces
Bornes
- Type
750-1607
- Nombre d’entrées numériques max.
8
- Nombre de sorties max.
8
- Tension de fonctionnement
24 V/DC
- Longueur
100 mm
- Largeur
12 mm
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Dim.
(L x l) 100 mm x 12 mm
- Référence fabricant
750-1607
- Poids
48 g
- Connexion
borne
- Type de montage
sur rail porteur (rail DIN)
12
100 mm
69 mm
FAUX
DC
FAUX
0
0
0
0
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
Spring clamp connection
VRAI
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FAUX
FAUX
IP20
FAUX
FAUX
0
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
FAUX
24-24 V
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 190594 WAGO 750-1607 API - Borne 750-1607 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 190594 WAGO 750-1607 API - Borne 750-1607 1 pc(s)
Description

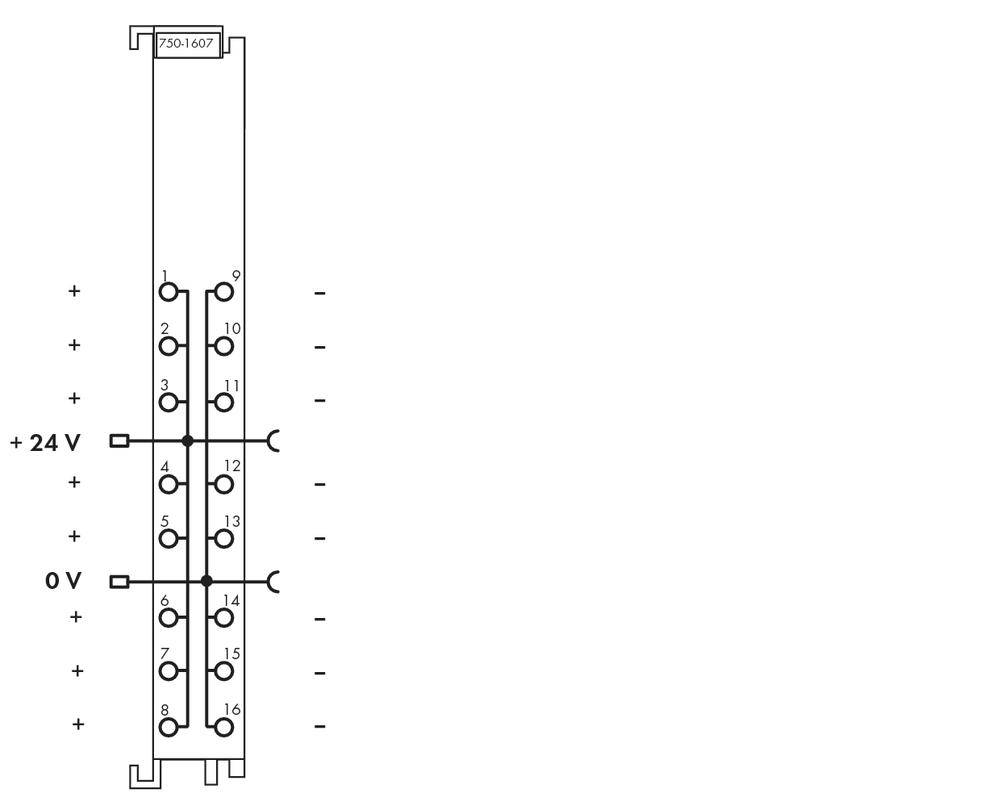

Cette borne de distribution de polarités, en combinaison avec la borne d'entrée/sortie à 8 canaux réf. 750‐1506 (également pour bornes de bus à 8 canaux avec raccordement à 1 fil), met à disposition les potentiels 24V et 0V pour les entrées/sorties.
Il est possible de rajouter autant de bornes que nécessaire.

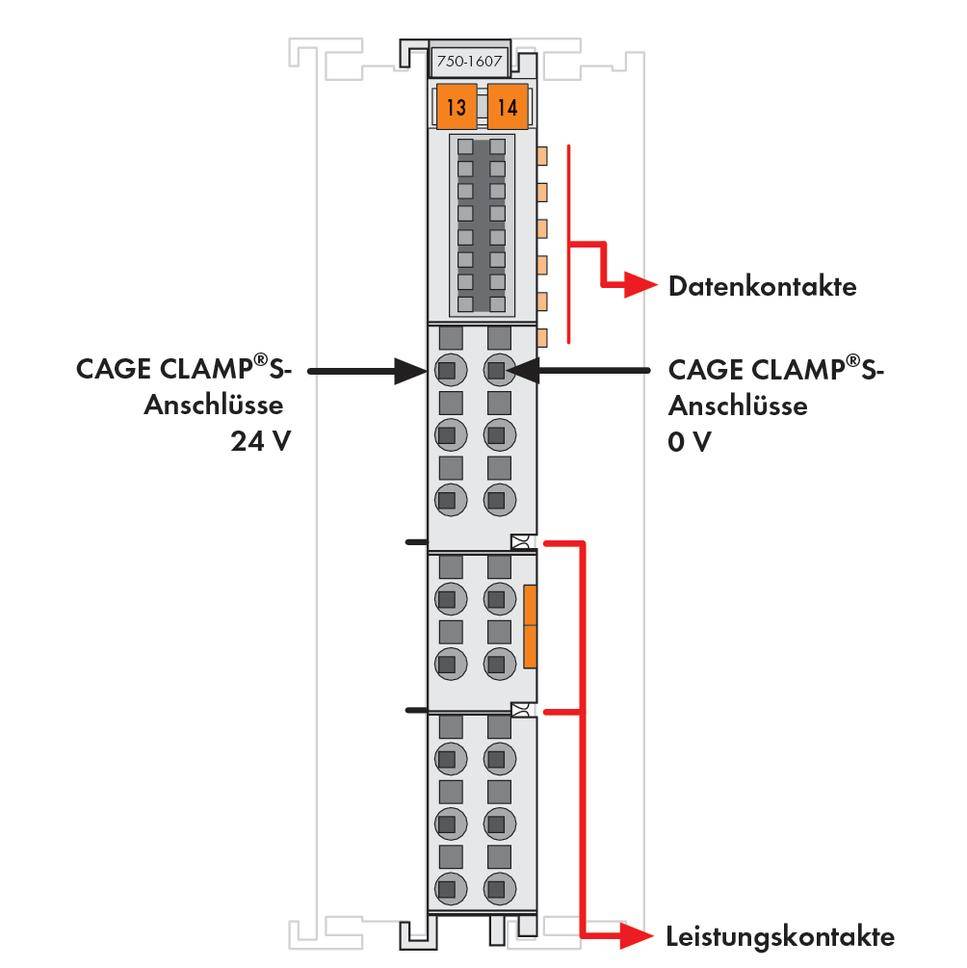

La borne de distribution de polarités vient prendre les polarités grâce à ses contacts de puissance sur la borne précédente et les transmet sur la borne suivante. Par l'encliquetage de la borne de bus, s'ensuit alors par les contacts de puissance un contact automatique des potentiels aux bornes suivantes. L'alimentation 24V et 0V est chaque fois mise à disposition de huit connexions CAGE CLAMP®S pour le niveau de terrain.
Pour ouvrir les connexions CAGE CLAMP® S, un outil de manipulation avec lame de 2,5mm est nécessaire (210-719).
Il est possible de rajouter autant de bornes que nécessaire.
La borne de distribution de polarités vient prendre les polarités grâce à ses contacts de puissance sur la borne précédente et les transmet sur la borne suivante. Par l'encliquetage de la borne de bus, s'ensuit alors par les contacts de puissance un contact automatique des potentiels aux bornes suivantes. L'alimentation 24V et 0V est chaque fois mise à disposition de huit connexions CAGE CLAMP®S pour le niveau de terrain.
Pour ouvrir les connexions CAGE CLAMP® S, un outil de manipulation avec lame de 2,5mm est nécessaire (210-719).
