Name: Vanne pneumatique 2/2 voies Bürkert 155546 G 1/4 1 pc(s)
Brand: Bürkert
SKU: 624382
Availability: BackOrder

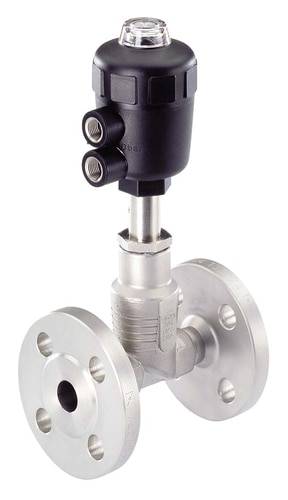

Une vanne de régulation métallique avec deux brides et un boîtier de commande noir, utilisée dans les systèmes de canalisations industrielles pour le contrôle des fluides.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 13 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 2'849.95 / pièce(s))

CHF 2'849.95

hors CHF 79.95

Prix TVA incl.

Majoration pour objets encombrants sans frais de port supplémentaires

uniquement CHF 160.00

Plus que 1 pièce(s) en stock !

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Vanne pneumatique 2/2 voies

Bürkert 2012 155546
Valeur Kv: 2750 l/min
N/A

Caractéristiques techniques

Diamètre 100 mm
Taille d'actionneur Ø 125 mm
Valeur kv 165,0 m³/h
Pression de pilotage de 5,6 à 7 bar
Pression de fluide jusqu'à 180°C 5 bar
Température du fluide -10 à +180 °C
Température ambiante -10 à +60 °C

Type de produit: Vanne pneumatique

Pression de service (max.): 5 bar

Matériau du boîtier: acier inoxydable

Raccord: G 1/4

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à +180 °C

Référence fabricant: 155546

Pression de service (min.): 0 bar

Température de fonctionnement min.: -10 °C

Matériau isolant: PTFE

Fonction: 2/2 voies

Poids: 40.943 kg

Température max. des médias: +180 °C

Température min. des médias: -10 °C

Milieu d'utilisation: milieux neutres

Largeur nominale: 100 mm

Spécificités: bride

Hauteur: 450 mm

Longueur: 350 mm

Pression de contrôle (max.): 7 bar

Pression de contrôle (min.): 5.6 bar

Température ambiante max.: +60 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: position de repos fermée par ressort

Valeur Kv: 2750 l/min

Matériau (détails): Joint : PTFE, corps : acier inoxydable

Connexion: Bride selon DIN EN 1092-1 PN25 DN100

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Anschluss

Betriebsdruck (max.)

Bürkert Luftgesteuertes Ventil 146227 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624084

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146228 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624085

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146229 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624087

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146230 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624089

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

15 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146232 2012 G 1/8 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Code produit :624090

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/8

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 594.95^*

Bürkert Luftgesteuertes Ventil 146233 2012 G 3/8 Muffe Nennweite (Details) 10 mm Ruhestellung durch Federkraft geöffnet 1 St.

Code produit :624091

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 441.95^*

Bürkert Luftgesteuertes Ventil 146237 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624093

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 614.95^*

Bürkert Luftgesteuertes Ventil 146238 2012 G 3/8 Muffe Nennweite (Details) 10 mm 2/2-Wege 1 St.

Code produit :624094

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 3/8 Muffe

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146239 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624095

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Bürkert Luftgesteuertes Ventil 146240 2012 G 1/4 Nennweite (Details) 10 mm Ruhestellung durch Federkraft geschlossen 1 St.

Code produit :624096

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

G 1/4

16 bar

pièce(s)

Min.: 1

Multiples: 1

CHF 459.95^*

Documents & téléchargements

Fiche technique

Fiche technique 624382 Vanne pneumatique 2/2 voies Bürkert 155546 G 1/4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 624382 Vanne pneumatique 2/2 voies Bürkert 155546 G 1/4 1 pc(s)

Description

La vanne à siège droit à pilotage externe est constituée d'un actionneur pneumatique à piston et d'un corps de vanne 2 voies. Le presse-étoupe à compensation d'usure garantit une étanchéité parfaite et une longue durée de vie.

Modèle

Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
Raccordement à brides selon DIN EN 1092-1
Normalement fermée par action du ressort
Matériau du corps : acier inoxydable 316L moulé
Pression nominale PN 25 (niveau de pression du corps)
Matériau de l'actionneur : polyamide
Matériau des joints : PTFE
Utilisable de façon universelle pour les liquides, gaz et la vapeur
Viscosité max. 600 mm²/s
Presse-étoupe bague PTFE en V avec compensation par ressort
Position de montage indifférente, de préférence avec le système magnétique vers le haut
Fluides de pilotage : air et gaz neutres
Raccord pour air de pilotage G 1/4"

Avertissement

La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .

Description

Modèle

Vanne à siège droit 2/2 voies avec arrivée du fluide sous le siège
Raccordement à brides selon DIN EN 1092-1
Normalement fermée par action du ressort
Matériau du corps : acier inoxydable 316L moulé
Pression nominale PN 25 (niveau de pression du corps)
Matériau de l'actionneur : polyamide
Matériau des joints : PTFE
Utilisable de façon universelle pour les liquides, gaz et la vapeur
Viscosité max. 600 mm²/s
Presse-étoupe bague PTFE en V avec compensation par ressort
Position de montage indifférente, de préférence avec le système magnétique vers le haut
Fluides de pilotage : air et gaz neutres
Raccord pour air de pilotage G 1/4"

Avertissement

La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. .
