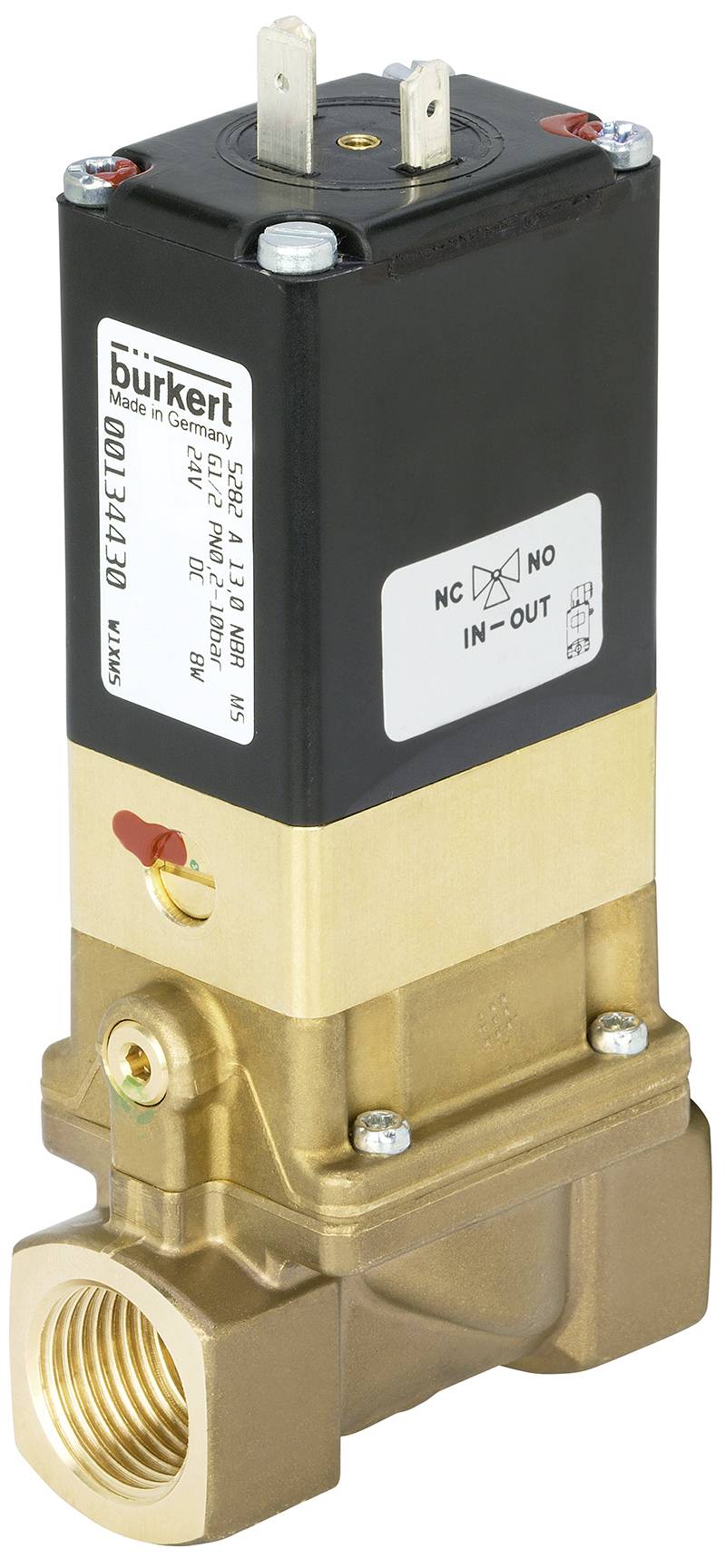

Photo non contractuelle
Vanne à servocommande 3/2 monostable fermé Bürkert 172273 230 V G 2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 819.95 / pièce(s))
CHF 819.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à servocommande 3/2 monostable fermé
- Valve à membrane commandée par servo jusqu'à l'ouverture nominale DN 65
- Membrane de séparation pour les milieux agressifs et sales
- Horaires de fermeture et d'ouverture réglables individuellement
- Versions anti-explosion (Cat.2)
- Commande manuelle
Caractéristiques techniques
- Matériau du joint - prépilotage du joint matériau : NBR (caoutchouc nitrile)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : NBR (caoutchouc nitrile)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : NBR (caoutchouc nitrile)
- Pression & température - température moyenne min Medium : 0 °C.
- Pression & température - température moyenne : Medium max. : 80 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : 0,2 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 10 bar
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - position de connexion électrique : en haut
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Connexion électrique - polarité de connexion électrique : non pertinent
- Caractéristiques de l'appareil - longueur de montage : 164 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne à membrane
- Caractéristiques de l'appareil - temps de commutation ouvert : 800 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture : 4 000 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 100 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - version à vide : non
- Caractéristiques de l'appareil - version oxygène : non
- Caractéristiques de l'appareil - type d'entraînement : ancrage rabattable
- Propriétés de l'appareil - fonctionnement : contrôlé par servo
- Propriétés de l'appareil - séparation des supports : oui
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 100 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 1000 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : oui
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : oui
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Caractéristiques de l'appareil - affichage de commutation : électrique
- Diamètre nominal (valeur kV) - QNn valeur (gaz) : 43.000 l/min
- Diamètre nominal (valeur kV) - pilotage diamètre nominal (mm) : 2 mm
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 50 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 40 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 2 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 Désignation de filetage : 2
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 Désignation de filetage : 2
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 230 V.
- Tension - tension max. / Tension nominale : 230 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance d'enclenchement AC : 30 V.
- A
- Bobine (noyau) Kern - puissance de mesure AC : 15 V.
- A
- Matériaux - vanne principale matériau en contact avec le milieu : laiton
- Matériaux - précommande matériau en contact avec le milieu : laiton
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : bouton-poussoir
- Mode d'action - verrouillage de la commande manuelle : oui
- Homologations - puissance nominale : 8 W.
- Fréquence de tension : 50/60 Hz
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
230 V
- Pression de service (max.)
0.2 bar
- Matériau du boîtier
laiton
- Raccord
G 2
- Température de fonctionnement
0 °C (min)
- Plage de température des médias
0 à 80 °C
- Référence fabricant
172273
- Pression de service (min.)
0.2 bar
- Température de fonctionnement min.
0 °C
- Matériau isolant
Caoutchouc nitrile
- Fonction
3/2 monostable fermé
- Température max. des médias
80 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur nominale
50 mm
- Spécificités
pivotant
- Longueur
164 mm
- Valeur QNn
43.000 l/min
IP65
- Température ambiante max.
55 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
40 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3046899 Vanne à servocommande 3/2 monostable fermé Bürkert 172273 230 V G 2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3046899 Vanne à servocommande 3/2 monostable fermé Bürkert 172273 230 V G 2 1 pc(s)
Description
La vanne 5282 est une vanne à membrane à commande servo. Une pression différentielle minimale est nécessaire pour le fonctionnement de la soupape. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Le boîtier est complété par des modèles en acier inoxydable. En tournant simplement la vanne pilote 3/2 voies sur le raccord, le mode d'action peut être changé de NC à NO. Les bobines de l'aimant sont pressées par une résine époxy résistante aux produits chimiques. Pour la mise en service et le contrôle, le 5282 est équipé d'une commande manuelle. NEMA 4X est disponible sur demande.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
