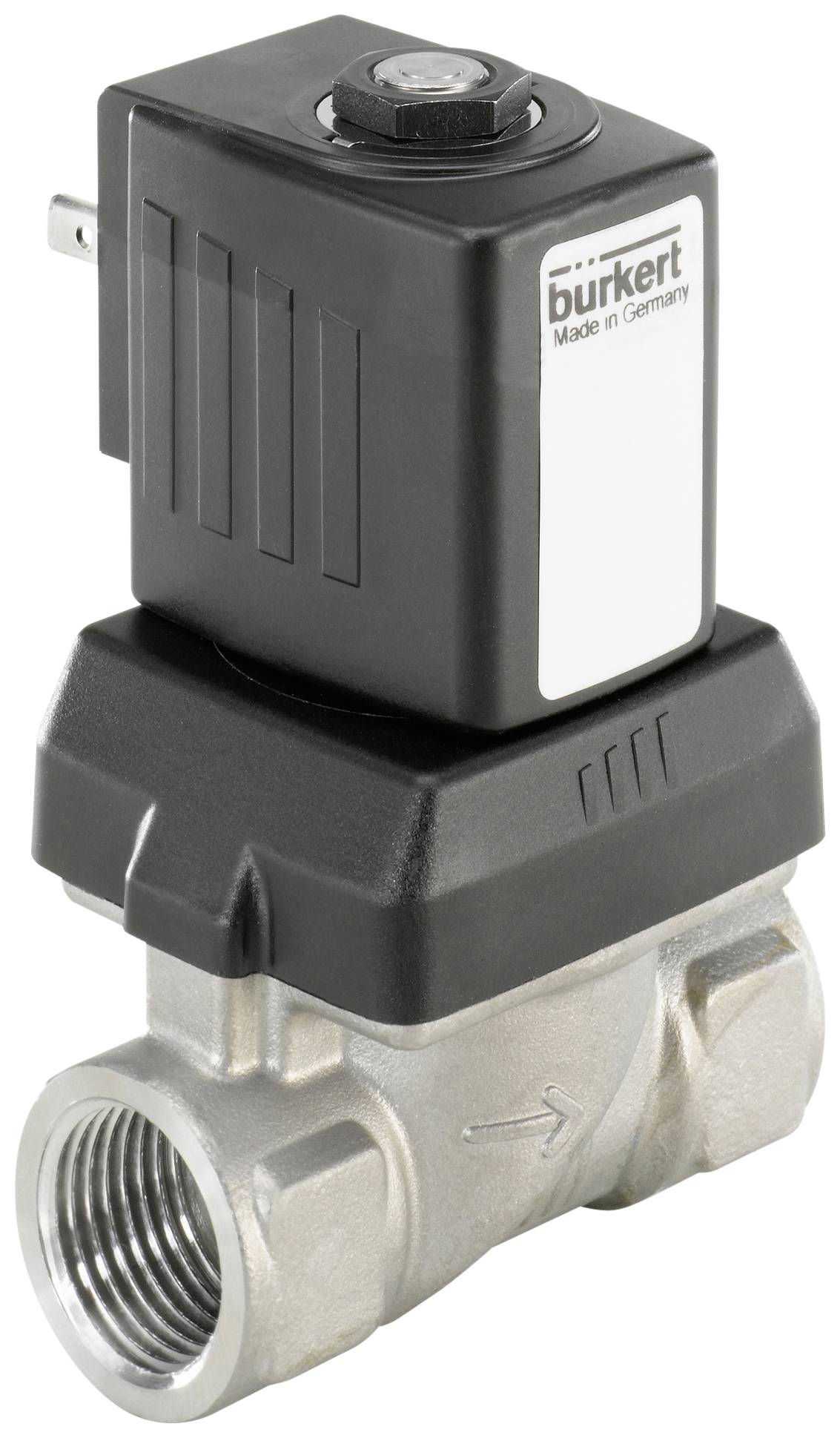

Vanne à servocommande 2/2 voies Bürkert 228430 24 V/AC manchon G 1 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 541.12 / pièce(s))
CHF 541.12
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à servocommande 2/2 voies
- Bürkert 6213 EV 228430
- Matériau du boîtier: acier inoxydable
- Matériau isolant: FKM
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 25,0 mm
- Raccordement G 1"
- Valeur kv 11,0 m³/h
- Plage de pression 0 - 10 bar
- Tension : 230 V/50 Hz
- Température du fluide 0 à +120 °C
- Température ambiante max. +55 °C
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Consommation électrique 150 VA (appel), 37/16 VA/W (maintien, bobine chaude)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
24 V/AC
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 1
- Plage de température des médias
0 à +120 °C
- Référence fabricant
228430
- Pression de service (min.)
0.1 bar
- Matériau isolant
FKM
- Fonction
2/2 voies
- Poids
1.297 kg
- Température max. des médias
+120 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
liquides neutres
- Largeur nominale
25 mm
- Spécificités
manchon
- Longueur
90 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Valeur Kv
183.33 l/min
Documents & téléchargements
Fiche technique
Fiche technique 626607 Vanne à servocommande 2/2 voies Bürkert 228430 24 V/AC manchon G 1 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 626607 Vanne à servocommande 2/2 voies Bürkert 228430 24 V/AC manchon G 1 1 pc(s)
Description
Electrovanne normalement fermée pour liquides neutres. Construction anti-coup de bélier. Pour une ouverture complète, une différence de pression de 0,1 bar est nécessaire.
Modèle
- Vanne à passage direct 2/2 voies
- Normalement fermée
- Matériau du corps : acier inoxydable 1.4408 (316)
- Pièces intérieures de la vanne : acier inoxydable et plastique (PPS)
- Matériau des joints : FKM
- Fluides : liquides neutres à de hautes températures
- Matériau de la bobine : époxy (classe H)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
