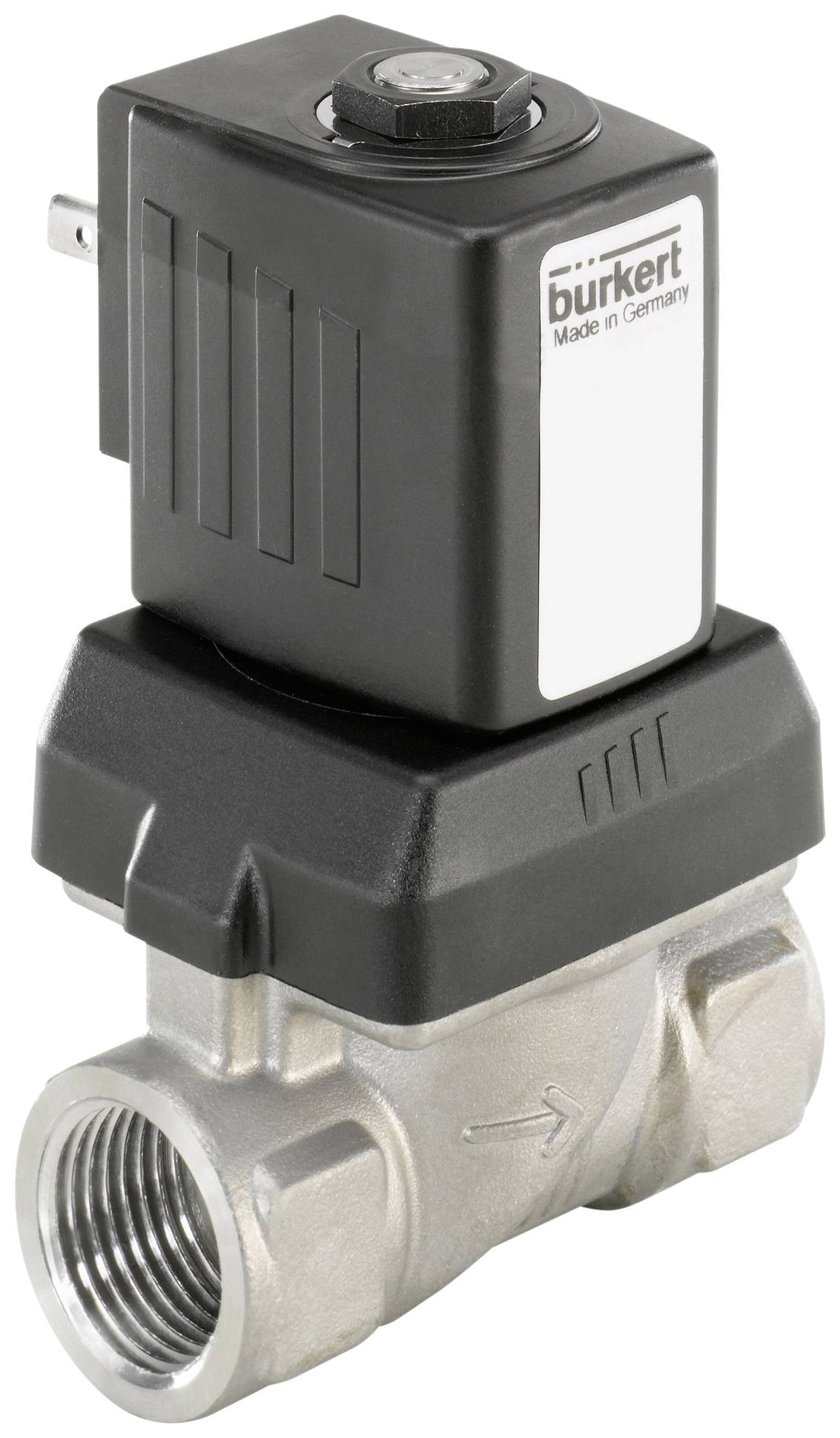

Vanne à servocommande 2/2 voies Bürkert 222201 230 V/AC manchon G 1 1/2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 980.53 / pièce(s))
CHF 980.53
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à servocommande 2/2 voies
- Bürkert 6213 EV 222201
- Matériau du boîtier: acier inoxydable
- Matériau isolant: NBR
- Mode de fonctionnement: commandé par servo
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 40,0 mm
- Raccordement G 11/2"
- Valeur kv 30 m³/h
- Plage de pression 0 - 10 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +80 °C
- Température ambiante max. +55 °C
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Consommation électrique 190 VA (appel), 37/16 VA/W (maintien, bobine chaude)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 1 1/2
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à +80 °C
- Référence fabricant
222201
- Pression de service (min.)
0.1 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
NBR
- Fonction
2/2 voies
- Poids
3.200 kg
- Température max. des médias
+80 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
liquides neutres
- Largeur nominale
40 mm
- Spécificités
manchon
- Largeur
104.5 mm
- Hauteur
189.4 mm
- Longueur
126 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
500 l/min
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 626563 Vanne à servocommande 2/2 voies Bürkert 222201 230 V/AC manchon G 1 1/2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 626563 Vanne à servocommande 2/2 voies Bürkert 222201 230 V/AC manchon G 1 1/2 1 pc(s)
Description
Electrovanne normalement fermée pour liquides neutres. Construction anti-coup de bélier. Pour une ouverture complète, une différence de pression de 0,1 bar est nécessaire.
Modèle
- Vanne à passage direct 2/2 voies
- Normalement fermée
- Matériau du corps : acier inoxydable 1.4408 (316)
- Pièces intérieures de la vanne : acier inoxydable et plastique (PPS)
- Matériau des joints : NBR
- Fluides : liquides neutres, eau, huile hydraulique, huile sans additifs
- Matériau de la bobine : époxy (classe H)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
