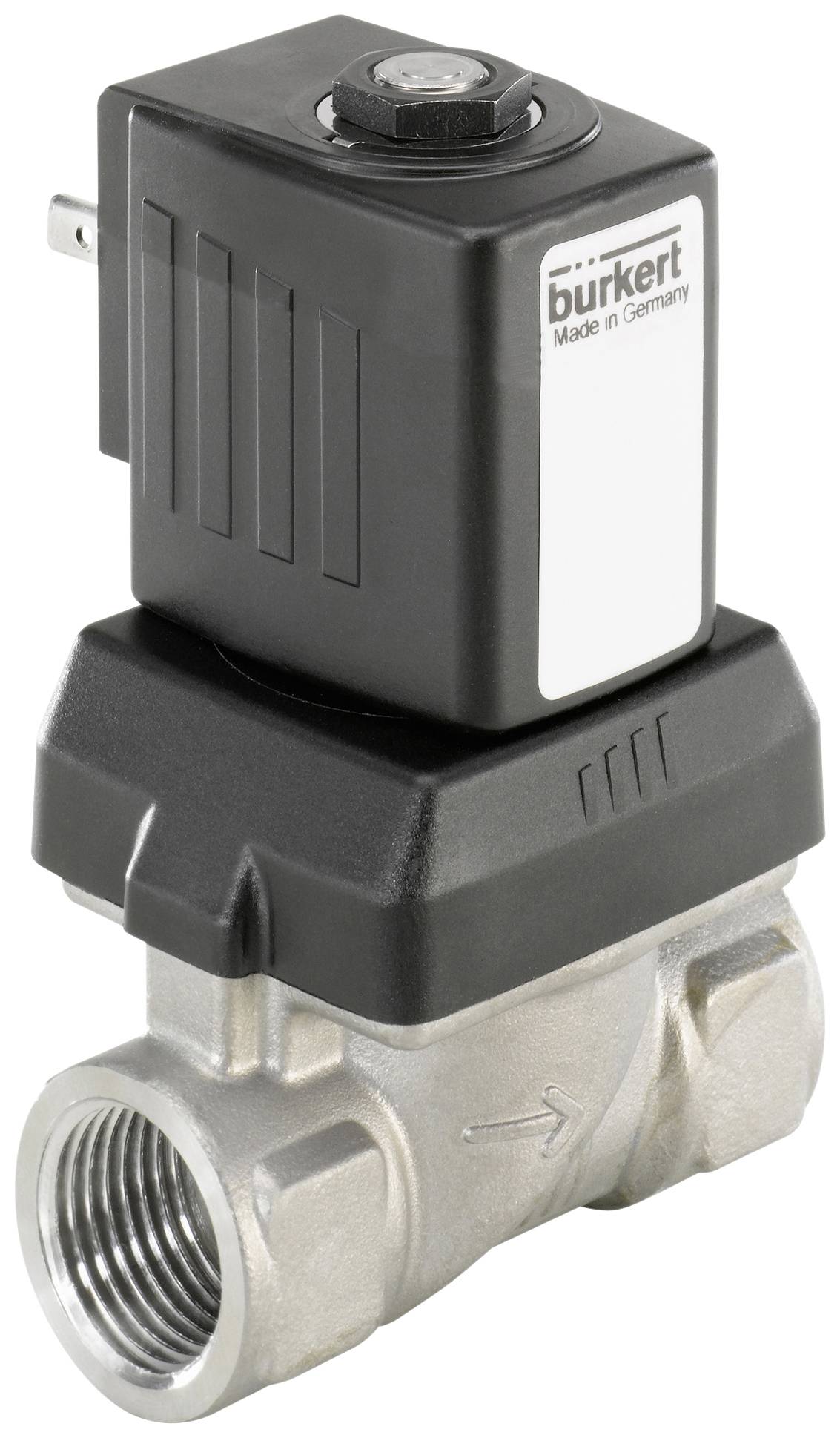

Vanne à servocommande 2/2 voies Bürkert 222175 24 V/AC manchon G 3/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 286.73 / pièce(s))
CHF 286.73
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à servocommande 2/2 voies
- Bürkert 6213 EV 222175
- Matériau du boîtier: acier inoxydable
- Matériau isolant: EPDM
- Mode de fonctionnement: 2/2 voies
- Contenu: 1 pc(s)
Caractéristiques techniques
- Largeur nominale 20,0 mm
- Raccordement G 3/4"
- Valeur kv 8,3 m³/h
- Plage de pression 0 - 10 bar
- Tension : 24 V/50 Hz
- Température du fluide -30 à +90 °C
- Température ambiante max. +55 °C
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Consommation électrique 38 VA (appel), 14/8 VA/W (maintien, bobine chaude)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
24 V/AC
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 3/4
- Température de fonctionnement
-30 °C (min)
- Plage de température des médias
-30 à +90 °C
- Référence fabricant
222175
- Pression de service (min.)
0.1 bar
- Température de fonctionnement min.
-30 °C
- Matériau isolant
EPDM
- Fonction
2/2 voies
- Poids
1.140 kg
- Température max. des médias
+90 °C
- Température min. des médias
-30 °C
- Milieu d'utilisation
liquides neutres
- Largeur nominale
20 mm
- Spécificités
manchon
- Largeur
65 mm
- Hauteur
113.1 mm
- Longueur
80 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
2/2 voies
- Valeur Kv
138.33 l/min
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 626550 Vanne à servocommande 2/2 voies Bürkert 222175 24 V/AC manchon G 3/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 626550 Vanne à servocommande 2/2 voies Bürkert 222175 24 V/AC manchon G 3/4 1 pc(s)
Description
Electrovanne fermée par ressort sans courant pour fluides neutres. Construction anti-coup de bélier. Pour une complète ouverture, une différence de pression de 0,1 bar est nécessaire.
Modèle
- Vanne à passage à 2/2 voies
- Normalement fermée
- Matériau du corps : acier inoxydable 1.4408 (316)
- Pièces intérieures de la vanne : acier inoxydable et plastique (PPS)
- Matériau des joints EPDM
- Fluides : liquides sans huile ni graisse, eau chaude
- Matériau de la bobine : polyamide (classe B)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (précédemment DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
