Photo non contractuelle

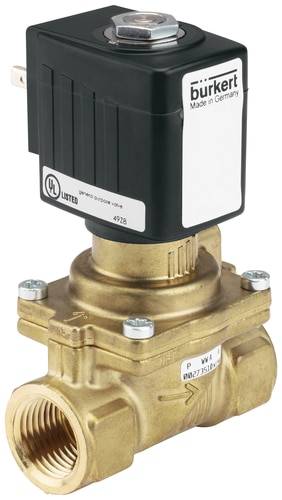

Vanne à servocommande 2/2 voies Bürkert 221946 24 V/DC manchon G 1 1/2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 351.95 / pièce(s))
CHF 351.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à servocommande 2/2 voies
- Bürkert 6281 EV 221946
- Matériau du boîtier: laiton
- Matériau isolant: NBR
- Mode de fonctionnement: commandé par servo
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 40,0 mm
- Raccordement G 11/2"
- Valeur kv 30,0 m³/h
- Plage de pression 0,2 à 16 bar
- Tension 24 V/DC
- Température du fluide -10 à +80 °C
- Température ambiante max. +55 °C
- Temps de réponse : 0,1 - 4 secondes (selon le diamètre et la pression différentielle)
- Consommation électrique 8 (9,5) W (bobine chaude)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
24 V/DC
- Pression de service (max.)
16 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1 1/2
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à +80 °C
- Référence fabricant
221946
- Pression de service (min.)
0.2 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
NBR
- Fonction
2/2 voies
- Poids
2.650 kg
- Température max. des médias
+80 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
40 mm
- Spécificités
manchon
- Longueur
126 mm
- Valeur QNn
32000 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
500 l/min
Documents & téléchargements
Fiche technique
Fiche technique 626778 Vanne à servocommande 2/2 voies Bürkert 221946 24 V/DC manchon G 1 1/2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 626778 Vanne à servocommande 2/2 voies Bürkert 221946 24 V/DC manchon G 1 1/2 1 pc(s)
Description
Electrovanne à commande assistée avec servo-membrane pour la commande de fluides liquides et gazeux. Construction anti-coup de bélier. Pour une ouverture complète, une différence de pression de 0,5 bar est nécessaire.
Modèle
- Vanne à passage direct 2/2 voies
- Normalement ouverte
- Matériau du corps : laiton selon DIN EN 50930-6
- Pièces intérieures de la vanne : acier inoxydable, laiton et plastique (PPS)
- Matériau des joints : NBR
- Fluides : fluides neutres, par ex. air comprimé, eau
- Matériau de la bobine : époxy
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
