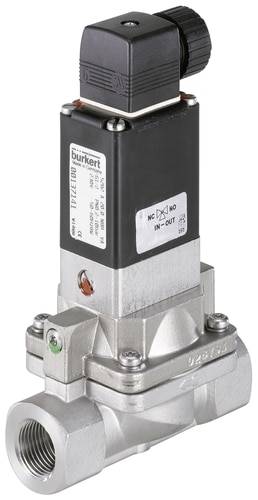

Vanne à servocommande 2/2 voies Bürkert 137145 230 V/AC manchon G 3/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 721.51 / pièce(s))
CHF 721.51
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à servocommande 2/2 voies
- Bürkert 5282 137145
- Matériau du boîtier: acier inoxydable
- Matériau isolant: NBR
- Contenu: 1 pc(s)
Caractéristiques techniques
- Raccordement G 3/4"
- Diamètre 20,0 mm
- Valeur kv 5,0 m³/h
- Plage de pression 0,2 à 10 bar
- Tension 230 V/50 - 60 Hz
- Température du fluide 0 à +80 °C
- Température ambiante max. +55 °C
- Temps d'ouverture 0,1 - 0,8 s
- Temps de fermeture 1,0 - 4,0 s
- Consommation électrique 24 VA (appel), 14/8 VA/W (maintien)
- Type de produit
Vanne à servocommande
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 3/4
- Plage de température des médias
0 à +80 °C
- Référence fabricant
137145
- Pression de service (min.)
0.2 bar
- Matériau isolant
NBR
- Fonction
2/2 voies
- Poids
1.400 kg
- Température max. des médias
+80 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
milieux légèrement sales
- Largeur nominale
20 mm
- Spécificités
manchon
- Longueur
100 mm
- Valeur QNn
5400 l/min
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
0 °C
- Valeur Kv
83.33 l/min
Documents & téléchargements
Fiche technique
Fiche technique 624610 Vanne à servocommande 2/2 voies Bürkert 137145 230 V/AC manchon G 3/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 624610 Vanne à servocommande 2/2 voies Bürkert 137145 230 V/AC manchon G 3/4 1 pc(s)
Description
Electrovanne à commande assistée avec servo-membrane, avec séparation du fluide, pour un usage universel avec des fluides liquides et gazeux en fonction de la résistance du matériau. Cette construction de vanne s'avère beaucoup moins sensible aux impuretés que les électrovannes à plongeur. Les électrovannes à armature battante 3 voies sont équipées (en standard) d'une commande manuelle. Temps d'ouverture et de fermeture réglables en continu.
Modèle
- Electrovanne 2/2 voies
- Normalement fermée ou normalement ouverte en tournant le pilote de 180°
- Matériau du corps : acier inoxydable 1.4581
- Matériau des joints : NBR
- Matériau de la bobine : époxy
- Classe d'isolation thermique de la bobine H
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Raccordement électrique : connecteur selon DIN EN 175301-803 Forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
