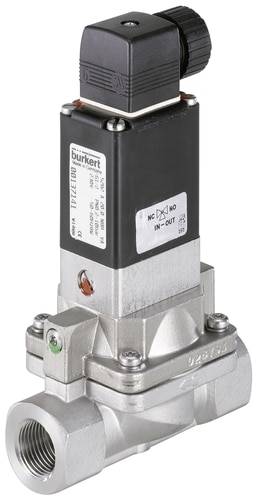

Vanne à membrane Bürkert 463867 120 V manchon NPT 1/2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Afficher des alternatives
Nombre
Total (CHF 513.37 / pièce(s))
CHF 513.37
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à membrane
- Vanne à membrane servo-commandée jusqu'à l'ouverture nominale DN 65; membrane de séparation pour les milieux agressifs et sales; horaires de fermeture et de fermeture réglables individuellement; versions anti-explosion (Cat.2); commande manuelle facile à utiliser
Caractéristiques techniques
- Type d'entraînement : ancrage rabattable
- Principe de fonctionnement de la soupape principale : vanne à membrane
- Fonction de commutation : on/off
- Séparation des médias : oui
- Raccord de conduite fluidisique nombre : 2
- Fonction vanne positions de commutation : 2
- Pression nominale max. (Liquide) : 10 bar
- Tension alternative : oui
- Puissance nominale : 8 W
- Type de bobine : vissé sur bloc
- Matériau de la bobine (enveloppe) : EP (résine époxy)
- Temps de commutation ouvert : 100 ms - 800 ms.
- Temps de commutation de fermeture : 1 ms - 4 ms.
- Réglage de la vanne durée de fermeture : oui
- Montage de la vanne : vanne complète
- Puissance d'enclenchement : 30 va
- Tension fréquence : 60 Hz
- Fonction de soupape commande manuelle verrouillage : oui
- Type de produit
Vanne à membrane
- Tension de fonctionnement
120 V
- Pression de service (max.)
10 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon NPT 1/2
- Milieu d'utilisation
Liquide
- Plage de température des médias
0 à +90 °C
- Référence fabricant
463867
- Pression de service (min.)
0.2 bar
- Activation/déclenchement
Commande manuelle ; bouton-poussoir
- Matériau isolant
FKM
- Poids
0.96 kg
- Température max. des médias
+90 °C
- Température min. des médias
0 °C
- Largeur nominale
13 mm
- Longueur
65 mm
- Valeur QNn
4.3 l/min
IP65
- Température ambiante max.
+55 °C
- Mode de fonctionnement
commandé par servo
- Valeur Kv
4
Documents & téléchargements
Fiche technique
Fiche technique 2351042 Vanne à membrane Bürkert 463867 120 V manchon NPT 1/2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2351042 Vanne à membrane Bürkert 463867 120 V manchon NPT 1/2 1 pc(s)
Description
La vanne 5282 est une vanne à membrane à commande servo. Une pression différentielle minimale est nécessaire pour le fonctionnement de la soupape. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier de mesure standard répond à toutes les exigences européennes en matière d'eau potable. Le boîtier est complété par des modèles en acier inoxydable. En tournant simplement la vanne pilote 3/2 voies sur le raccord, le mode d'action peut être changé de NC à NO. Les bobines de l'aimant sont pressées par une résine époxy résistante aux produits chimiques. Pour la mise en service et le contrôle, le 5282 est équipé d'une commande manuelle. En combinaison avec un connecteur conforme à la norme DIN en 175301-803 forme A et un boîtier en acier inoxydable, les exigences de la norme NEMA 4X sont respectées.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
