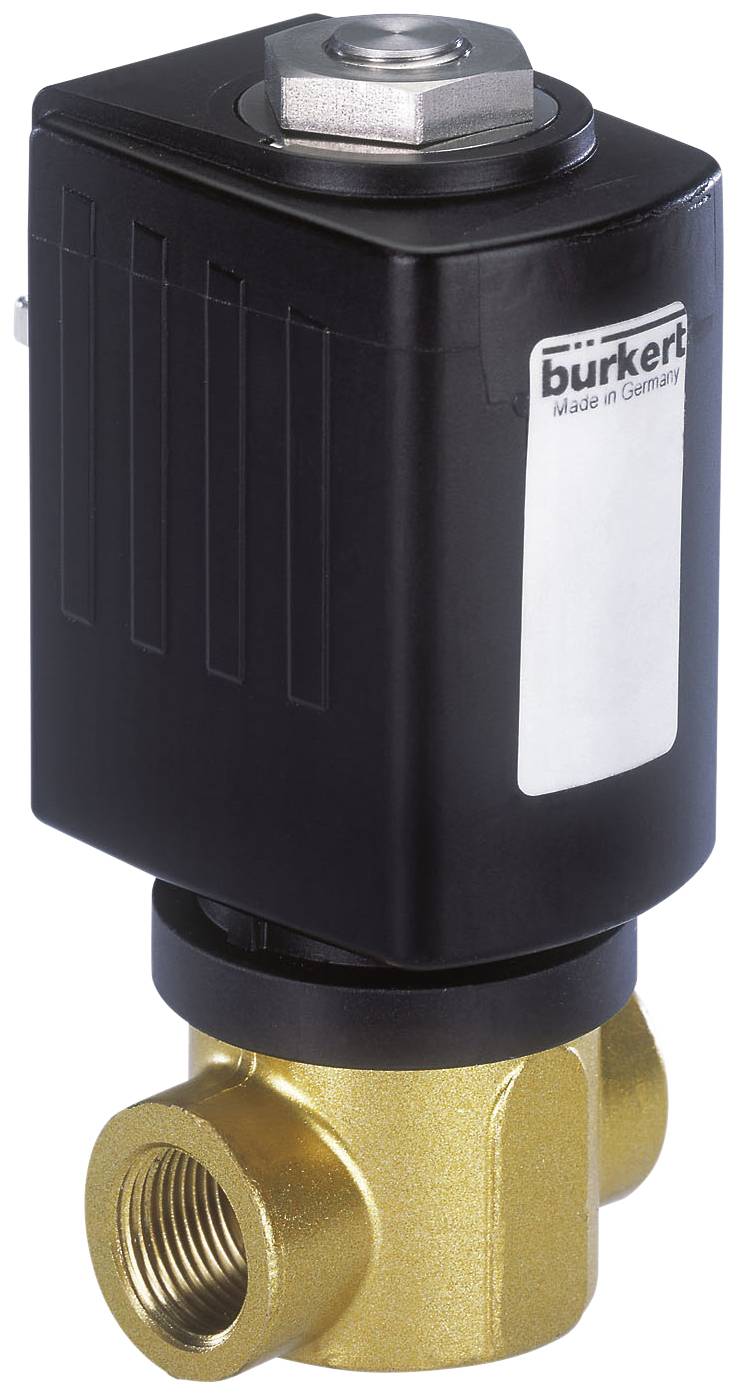

Vanne à commande directe 2/2 voies Bürkert 228503 24 V/AC manchon G 1/2 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 329.95 / pièce(s))
CHF 329.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à commande directe 2/2 voies
- Bürkert 6027 Kompakt 228503
- Matériau du boîtier: laiton
- Matériau isolant: FKM
- Mode de fonctionnement: à effet direct
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 8,0 mm
- Raccordement G 1/2"
- Valeur kv 1,6 m³/h
- Plage de pression 0 - 3 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +140 °C
- Température ambiante -10 à +55 °C
- Viscosité max. 21 mm²/s
- Temps d'ouverture 10 - 20 s
- Temps de fermeture 20 - 30 s
- Consommation électrique 105 VA (appel), 37 VA (maintien, bobine chaude) 16 W
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
24 V/AC
- Pression de service (max.)
3 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1/2
- Température de fonctionnement
-10 °C (min)
- Plage de température des médias
-10 à +100 °C
- Référence fabricant
228503
- Pression de service (min.)
0 bar
- Température de fonctionnement min.
-10 °C
- Matériau isolant
FKM
- Fonction
2/2 voies
- Poids
0.840 kg
- Température max. des médias
+100 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
8 mm
- Spécificités
manchon
- Longueur
55 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
26.67 l/min
- Profondeur
84 mm
Documents & téléchargements
Fiche technique
Fiche technique 625685 Vanne à commande directe 2/2 voies Bürkert 228503 24 V/AC manchon G 1/2 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625685 Vanne à commande directe 2/2 voies Bürkert 228503 24 V/AC manchon G 1/2 1 pc(s)
Description
L'électrovanne à action directe est utilisée pour l'arrêt, le dosage, le remplissage et la ventilation. Système magnétique enfichable à conception modulaire. Rotation possible de la bobine sur 360°.
Modèle
- Electrovanne compacte 2/2 voies
- Normalement ouverte
- Matériau du corps : laiton
- Matériau des joints : FKM
- Fluides : vide, liquides et gaz neutres (par ex. air comprimé, eau, huile hydraulique)
- Matériau de la bobine : époxy (classe H)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
