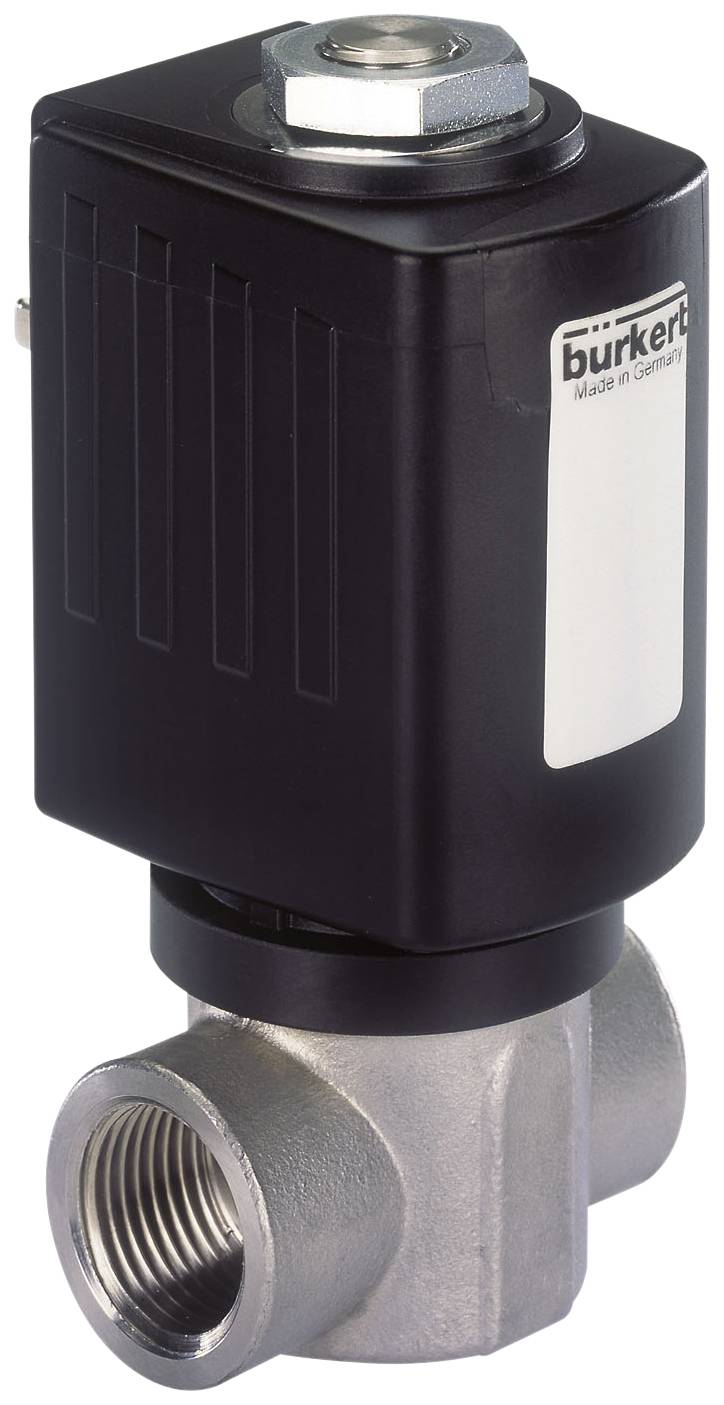

Vanne à commande directe 2/2 voies Bürkert 184692 24 V/DC manchon G 1/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 210.87 / pièce(s))
CHF 210.87
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à commande directe 2/2 voies
- Bürkert 6027 Kompakt 184692
- Matériau du boîtier: acier inoxydable
- Matériau isolant: PTFE, PEEK
- Mode de fonctionnement: à effet direct
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 4,0 mm
- Raccordement G 1/4"
- Valeur kv 0,54 m³/h
- Plage de pression 0 - 20 bar
- Tension 24 V/DC
- Température du fluide -40 à +180 °C
- Température ambiante -10 à +55 °C
- Viscosité max. 21 mm²/s
- Temps d'ouverture 20 - 80 s
- Temps de fermeture 20 - 30 s
- Consommation électrique 16/21 W (bobine chaude/froide)
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
24 V/DC
- Pression de service (max.)
20 bar
- Matériau du boîtier
acier inoxydable
- Raccord
manchon G 1/4
- Plage de température des médias
-40 à +140 °C
- Référence fabricant
184692
- Pression de service (min.)
0 bar
- Matériau isolant
PTFE
PEEK
- Fonction
2/2 voies
- Poids
0.771 kg
- Température max. des médias
+140 °C
- Température min. des médias
-40 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
4 mm
- Spécificités
manchon
- Longueur
55 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-40 °C
- Mode de fonctionnement
à effet direct
- Valeur Kv
9 l/min
Documents & téléchargements
Fiche technique
Fiche technique 625589 Vanne à commande directe 2/2 voies Bürkert 184692 24 V/DC manchon G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625589 Vanne à commande directe 2/2 voies Bürkert 184692 24 V/DC manchon G 1/4 1 pc(s)
Description
L'électrovanne à action directe est utilisée pour l'arrêt, le dosage, le remplissage et la ventilation. Système magnétique enfichable à conception modulaire. Rotation possible de la bobine sur 360°.
Modèle
- Electrovanne compacte 2/2 voies
- Normalement fermée
- Matériau du corps : acier inoxydable
- Matériau du joint : PTFE/PEEK
- Fluides : fluides liquides chauds et vapeur
- Matériau de la bobine : époxy (classe H)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
