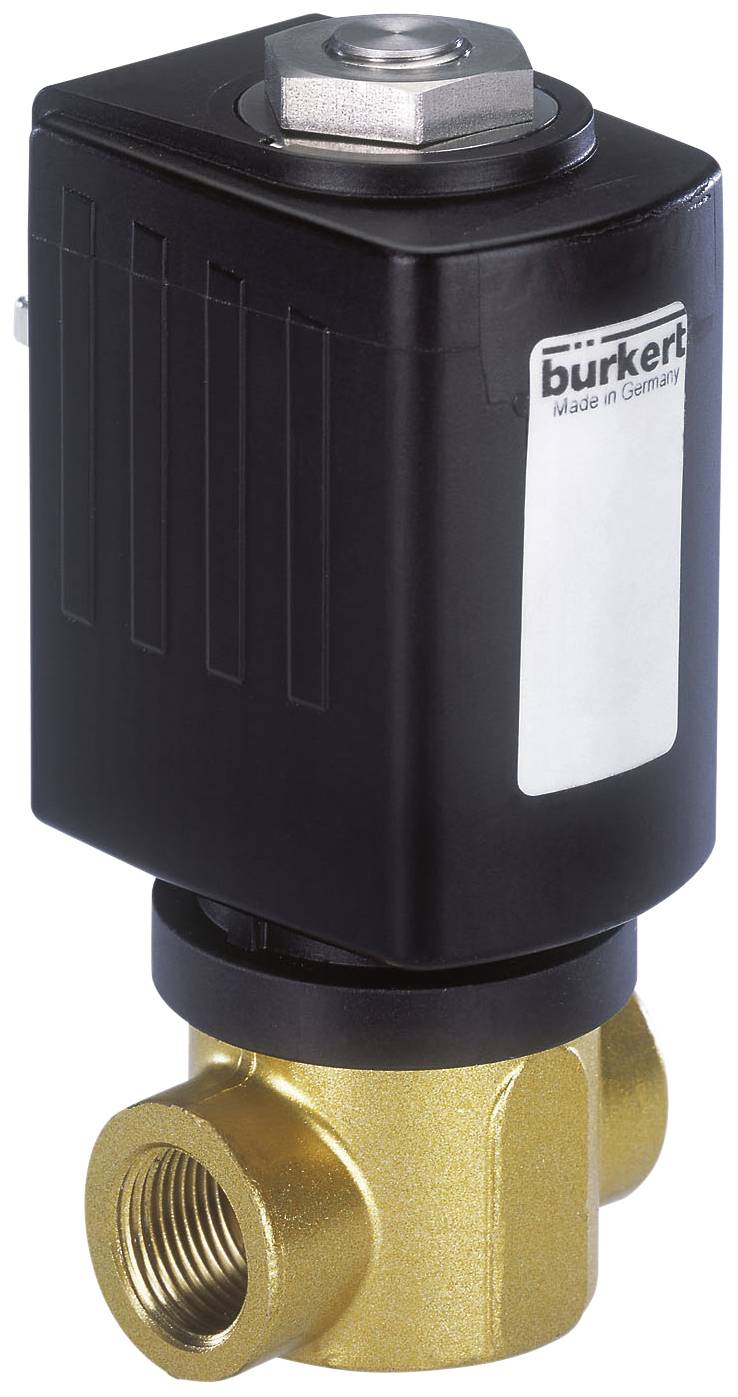

Vanne à commande directe 2/2 voies Bürkert 178329 230 V/AC manchon G 3/8 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 122.06 / pièce(s))
CHF 122.06
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Vanne à commande directe 2/2 voies
- Bürkert 6027 Kompakt 178329
- Matériau du boîtier: laiton
- Matériau isolant: FKM
- Contenu: 1 pc(s)
Caractéristiques techniques
- Diamètre 8,0 mm
- Raccordement G 3/8"
- Valeur kv 1,6 m³/h
- Plage de pression 0 - 3 bar
- Tension : 230 V/50 Hz
- Température du fluide -10 à +140 °C
- Température ambiante -10 à +55 °C
- Viscosité max. 21 mm²/s
- Temps d'ouverture 10 - 20 s
- Temps de fermeture 20 - 30 s
- Consommation électrique 105 VA (appel), 37 VA (maintien, bobine chaude) 16 W
- Type de produit
Vanne à commande directe
- Tension de fonctionnement
230 V/AC
- Pression de service (max.)
3 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 3/8
- Plage de température des médias
-10 à +140 °C
- Référence fabricant
178329
- Pression de service (min.)
0 bar
- Matériau isolant
FKM
- Fonction
2/2 voies
- Poids
0.807 kg
- Température max. des médias
+140 °C
- Température min. des médias
-10 °C
- Milieu d'utilisation
milieux neutres
- Largeur nominale
8 mm
- Spécificités
manchon
- Longueur
55 mm
IP65
- Température ambiante max.
+55 °C
- Température ambiante min.
-10 °C
- Valeur Kv
26.67 l/min
Documents & téléchargements
Fiche technique
Fiche technique 625483 Vanne à commande directe 2/2 voies Bürkert 178329 230 V/AC manchon G 3/8 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 625483 Vanne à commande directe 2/2 voies Bürkert 178329 230 V/AC manchon G 3/8 1 pc(s)
Description
L'électrovanne à action directe est utilisée pour l'arrêt, le dosage, le remplissage et la ventilation. Système magnétique enfichable à conception modulaire. Rotation possible de la bobine sur 360°.
Modèle
- Electrovanne compacte 2/2 voies
- Normalement fermée
- Matériau du corps : laiton
- Matériau des joints : FKM
- Fluides : vide, liquides et gaz neutres (par ex. air comprimé, eau, huile hydraulique)
- Matériau de la bobine : époxy (classe H)
- Tolérance de tension : ± 10%
- Mode de fonctionnement : 100 % marche continue
- Indice de protection IP 65 avec prise
- Branchement électrique selon DIN EN 175301-803 forme A (auparavant DIN 43650)
- Position de montage indifférente, de préférence avec le système magnétique vers le haut
Avertissement
La valeur kv indique le débit d'eau dans une vanne en litres par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30°C. Livraison sans prise (voir accessoires).
