Name: UTG4202A Générateur de fonction Uni-T 1 µHz - 200 MHz 2 canaux Arbitraire
Brand: Uni-T
SKU: 3757392
Availability: BackOrder

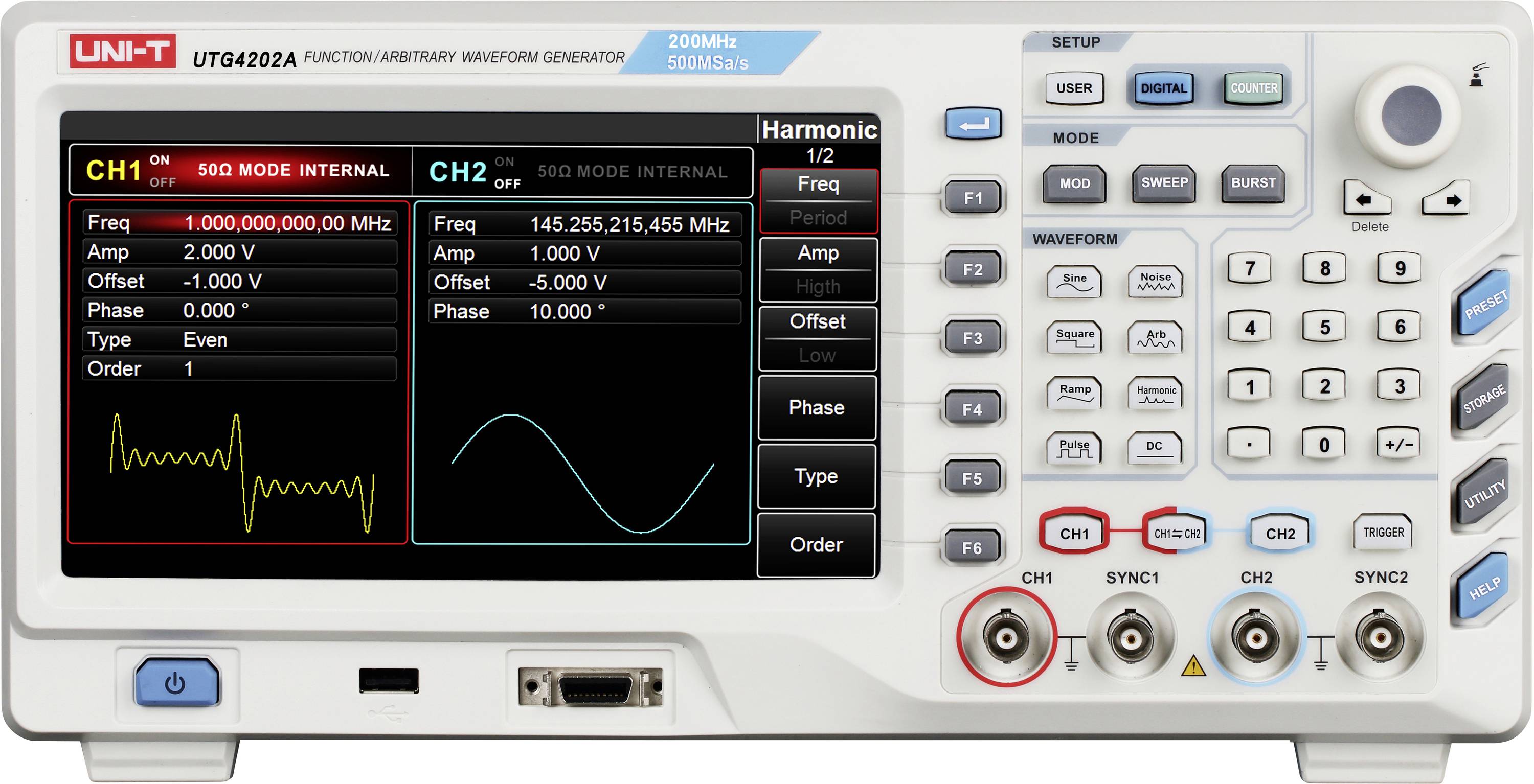

Vue de face d'un générateur de formes d'onde UNI-T UTG4024 affichant les paramètres à double canal et les affichages de formes d'onde sur l'écran, avec CH1 surlignée en rouge et CH2 en bleu.

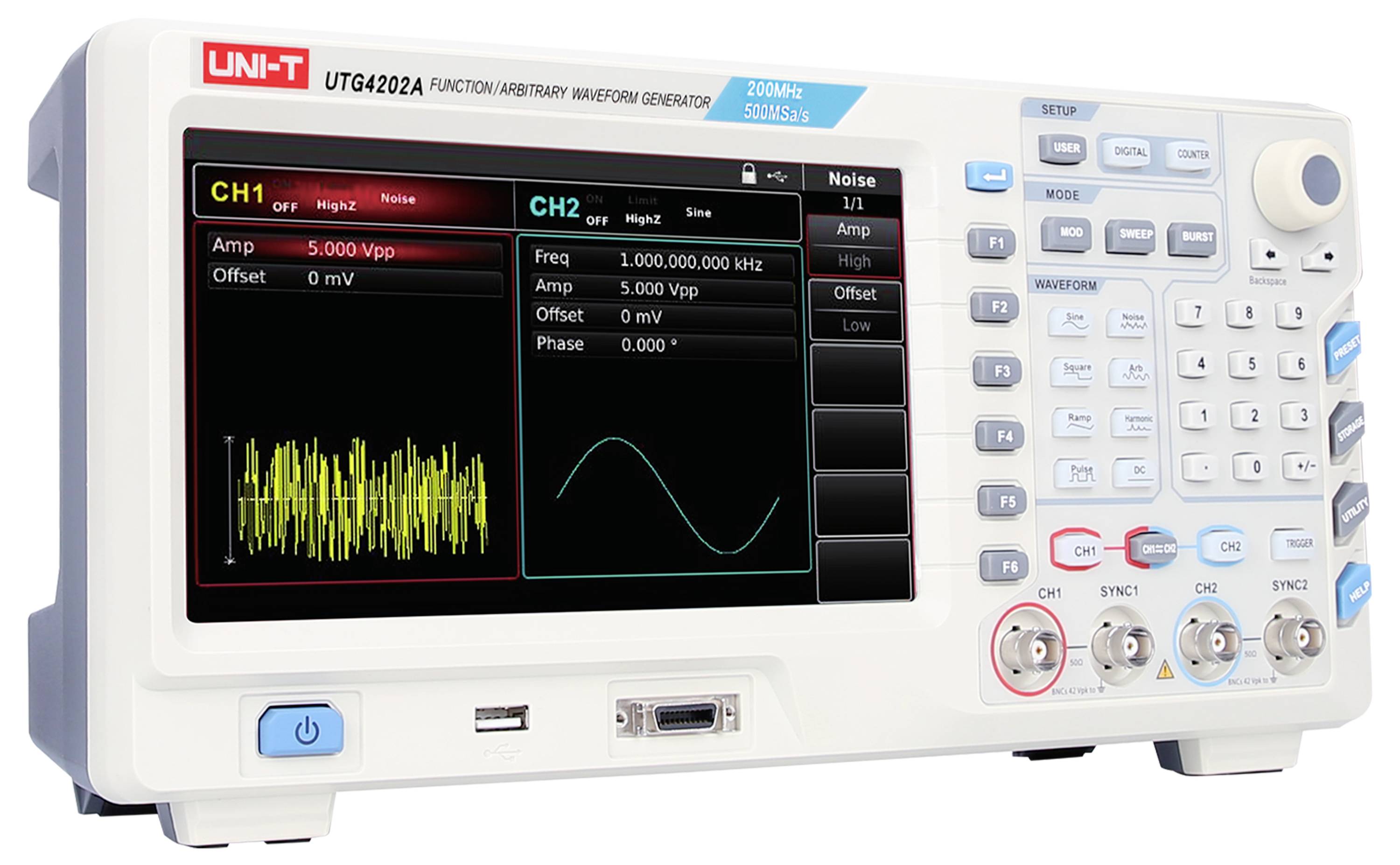

UTG4202A Générateur de fonction Uni-T 1 µHz - 200 MHz 2 canaux Arbitraire-1

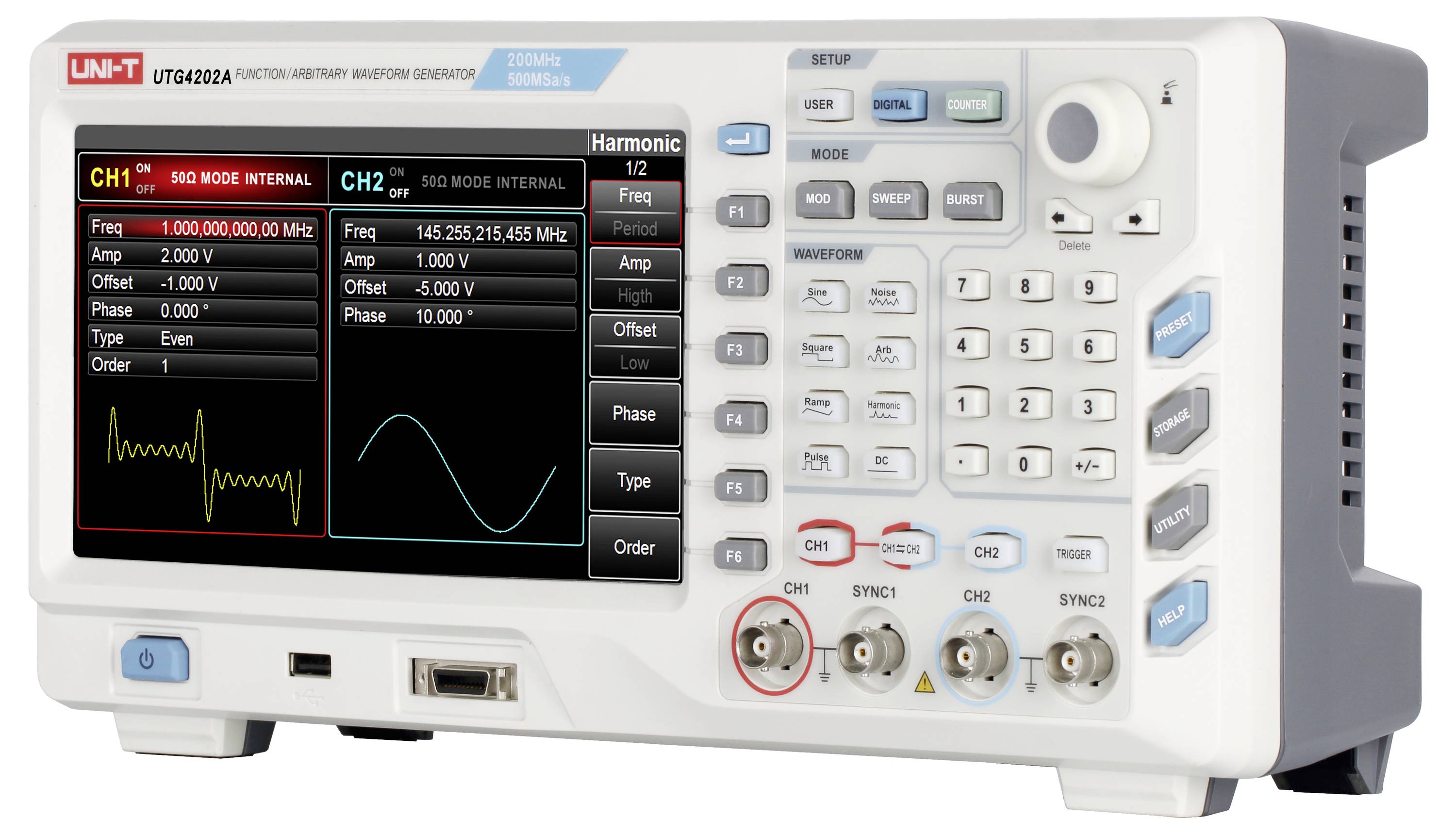

UTG4202A Générateur de fonction Uni-T 1 µHz - 200 MHz 2 canaux Arbitraire-2

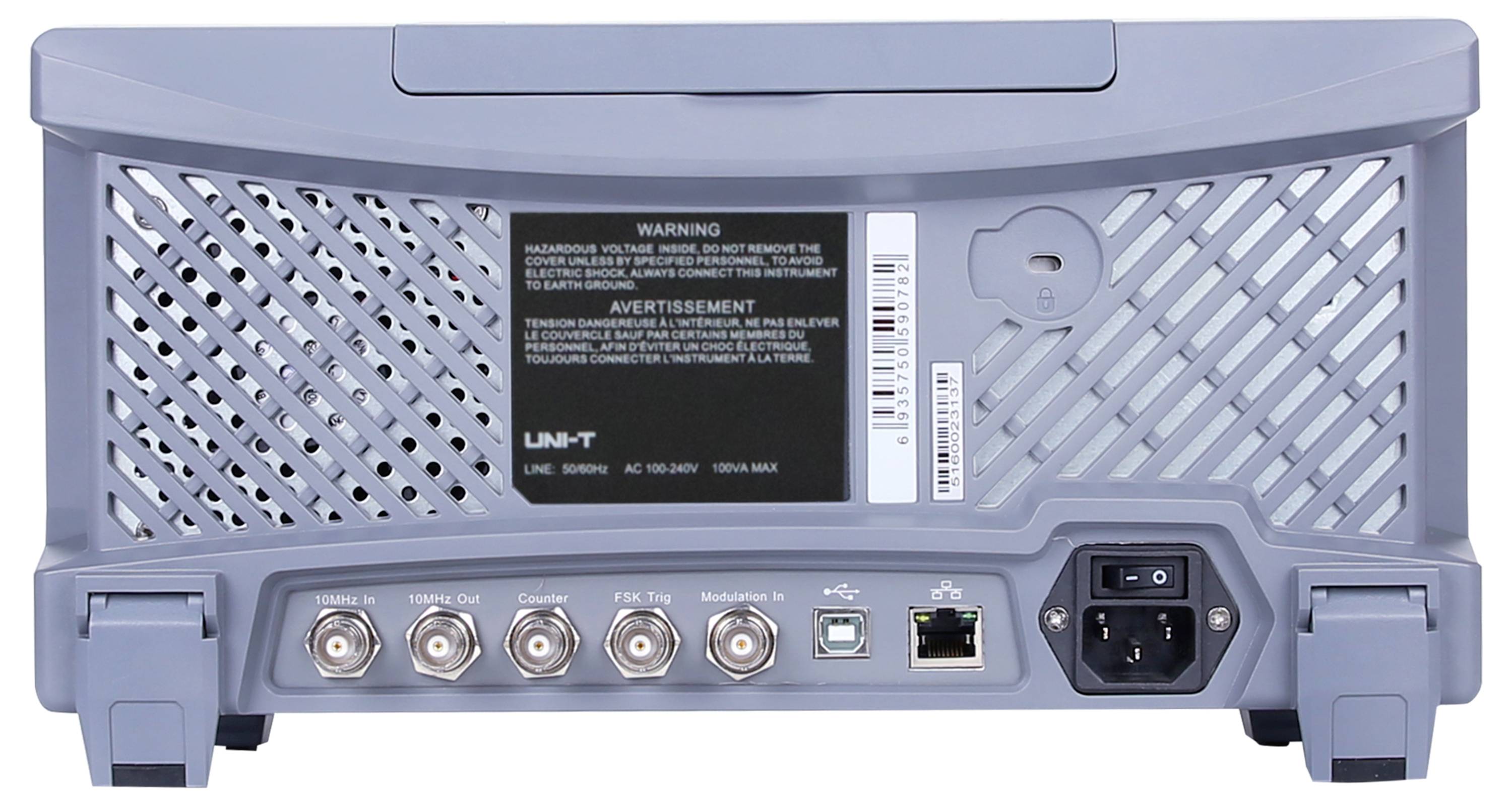

UTG4202A Générateur de fonction Uni-T 1 µHz - 200 MHz 2 canaux Arbitraire-3

1/4

Fiche technique (PDF)

10 pièce(s)

Total (CHF 1'649.95 / pièce(s))

CHF 1'649.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 130.00

Plus que 10 pièce(s) en stock !

Disponible uniquement pour les clients professionnels inscrits

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

UNI-T UTG4202A générateur de fonctions arbitraires 200 MHz 2 canaux 500MSa/S 32Mpts8″ TFT-LCD

Max. Fréquence de sortie : 200 MHz
Taux d'échantillonnage : 500 MSa/s
Résolution verticale : 16 bits
Canaux : 2
Longueur de forme d'onde arbitraire: 32 Mpts
Écran : TFT-LCD de 8 pouces

Caractéristiques techniques

LCD couleur TFT 8 pouces (20,3 cm), WVGA (800 x 480)
Résolution verticale 16 bits
Sortie numérique du protocole (UART, I2C, SPI)

Forme de sortie de signal: Sinus, rectangle, rampe, ondes harmoniques, impulsion, Bruit, tension DC et arbitraire

Type de produit: Générateur de fonction

Plage de fréquence: 1 µHz - 200 MHz

Formes de sortie de signal: Arbitraire

Gamme de fréquences sinus: 1 µHz bis 200 MHz

Facteur de distorsion harmonique sinus: 0,2 %

Gamme de fréquences rectangle: 1 µHz bis 60 MHz

Temps de montée rectangulaire: 5 ns

Affichage: LCD

Plage de fréquence du triangle: 1 µHz bis 5 MHz

Gamme de fréquences ARB: 1 µHz bis 50 MHz

: d'usine (sans certificat)

Fonction vobulation: Prend en charge les fréquences linéaires et logarithmiques

Modulation interne: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Modulation externe: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Réalisé via une entrée de modulation analogique externe

Déclencheur (synchrone): Interne, externe et manuel

Seuil (asynchrone): Prise en charge en mode Gating (Burst) via une interface de modulation numérique externe

Mesure de fréquence externe: Compteur de fréquence 6 bits intégré, plage de 100 MHz à 800 MHz

Dim.: (l x H) 336 mm x 164 mm

Poids: 3.5 kg

Nombre de canaux: 2 canaux

Fréquence (max.): 200 MHz

Fréquence (min.): 1 µHz

Spécificités: Modulation

Largeur: 336 mm

Hauteur: 164 mm

Interfaces: périphérique USB
USB-Host
LAN

Alimentation électrique: 230 V/AC

Type: UTG4202A

Documents & téléchargements

Fiche technique

Fiche technique 3757392 UTG4202A Générateur de fonction Uni-T 1 µHz - 200 MHz 2 canaux Arbitraire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3757392 UTG4202A Générateur de fonction Uni-T 1 µHz - 200 MHz 2 canaux Arbitraire

Description

L'UTG4202A est utilisé dans un large éventail d'applications et intègre plusieurs formes de signaux, notamment le générateur de fonctions, le générateur de signaux arbitraires, le générateur d'impulsions, la génération d'harmoniques et les sources de modulation analogiques et numériques. Il offre un taux d'échantillonnage élevé allant jusqu'à 500 MSA/s et une longueur d'onde maximale allant jusqu'à 32 MPT. Pour générer des signaux stables, précis et à faible distorsion, UTG4202A utilise la technologie DDS (Direct Digital Synthesizer). Une interface conviviale avec un écran haute résolution de 8 pouces et une disposition réfléchie du panneau de commande garantissent une utilisation efficace et confortable.

Ce texte a été traduit par une machine.

Modèle

Différents types de modulations : support de AM, FM, PM ainsi que des modulations numériques telles que ASK, FSK, PSK, QAM, etc
Fonction de sortie harmonique : jusqu'à 16 harmoniques librement réglables (ordre, amplitude, phase)
32 Mpts de profondeur de mémoire et 7 GB de mémoire : grande profondeur de mémoire sous forme d'onde arbitraire et grande mémoire interne
Fonction de balayage : modes de balayage linéaire et logarithmique
Interfaces numériques (en option) : prise en charge de SPI, I²C et UART

Contenu de la livraison

UTG4202A x 1
Câble d'alimentation x 1
Câble USB x 1
Câble de passage BNC-BNC × 4

Avertissement

Autres modèles

- UTG4082A : fréquence de sortie de 80 MHz, taux d'échantillonnage de 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire de 32 Mpts, Écran tactile TFT-LCD 8″.

- UTG4122A : fréquence de sortie 120 MHz, taux d'échantillonnage 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 32 Mpts, 8″ TFT-LCD.

- UTG4162A : fréquence de sortie 160 MHz, taux d'échantillonnage 500 MSA/s, résolution 16 bits, 2 canaux, longueur de forme d'onde arbitraire 32 Mpts, Écran tactile TFT-LCD 8″.
