UTG4104X Générateur de fonction Uni-T 1 µHz - 100 MHz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Triangulaire, Bruit, A
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
2 pièce(s)
Nombre
Total (CHF 2’035.11 / pièce(s))
CHF 2’035.11
excl. TVA
Livraison gratuite
Plus que 2 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Générateur de fonctions UNI-T UTG4104X, 100 MHz, 4 canaux, arbitre
- Max. Fréquence de sortie : 100 MHz
- Taux d'échantillonnage 2,5 Géch/s
- Résolution verticale : 16 bits
- Canaux 4
- Longueur de forme d'onde arbitraire: 128 Mpts
- Écran : écran tactile TFT-LCD de 10 pouces
Caractéristiques techniques
- Écran tactile capacitif de 10 pouces
- 4 canaux indépendants pleins de puissance
- Superposition du bruit (SNR)
- Sortie numérique du protocole (SPI, I2C, UART)
- Fonctions avancées (Multi-Pulse, Multi-Tone, Sequence, Pattern, I/Q, Expression)
- Dimensions du produit : profondeur 106 mm
- Impédance de sortie : 50 Ω (typique)
- Profondeur de mémoire : 8 pts à 128 Mpts/CH (extensible à 256 Mpts/CH via un logiciel PC)
- Forme de sortie de signal
Sinus, rectangle, rampes/triangle, impulsion, harmonique, Bruit, PRBS, DC, arbitre
- Type de produit
Générateur de fonction
- Plage de fréquence
1 µHz - 100 MHz
- Formes de sortie de signal
Sinusoïdale
Rectangulaire
Rampe
Triangulaire
Bruit
Arbitraire
- Gamme de fréquences sinus
1 µHz – 100 MHz
- Facteur de distorsion harmonique sinus
0,07 %
- Gamme de fréquences rectangle
1 µHz – 50 MHz
- Temps de montée rectangulaire
2 ns
- Affichage
LCD
- Plage de fréquence du triangle
1 µHz – 20 MHz (Rampenwelle) Hz
- Gamme de fréquences ARB
1 µHz – 50 MHz (DDS-Modus) Hz
d'usine (sans certificat)
- Fonction vobulation
Oui (balayage : linéaire, logarithmique, liste, étape)
- Modulation interne
AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM
- Modulation externe
AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM
- VCF
Oui
- Déclencheur (synchrone)
Interne, externe (flanc montant/descendant), manuel
- Seuil (asynchrone)
Oui (mode Gated Burst)
- Mesure de fréquence externe
Oui (compteur de fréquence intégré : 100 MHz – 800 MHz, 8 digits/s)
- Dim.
(l x H) 361 mm x 209 mm
- Poids
4.5 kg
- Nombre de canaux
4 canaux
- Fréquence (max.)
100 MHz
- Fréquence (min.)
1 µHz
- Spécificités
Avec fréquencemètre
- Service de calibration
Calibrage d'usine sans certificat
- Catégorie de mesure
CAT II
- Largeur
361 mm
- Hauteur
209 mm

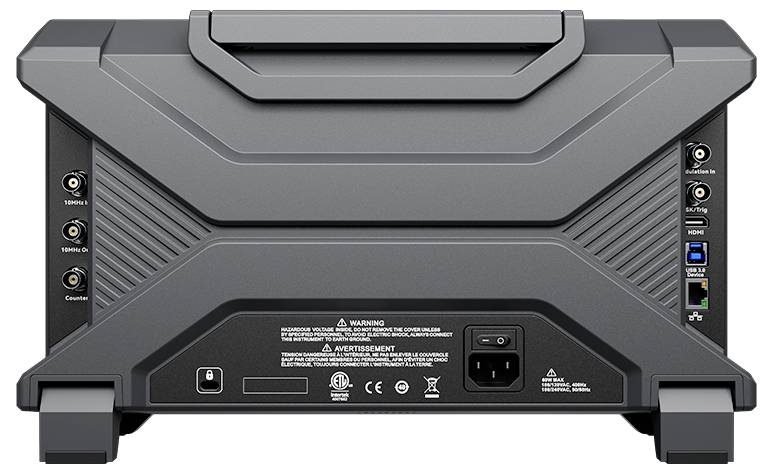

- Interfaces
périphérique USB
USB-Host
LAN
HDMI
- Alimentation électrique
230 V/AC
- Type
UTG4104X
Documents & téléchargements
Fiche technique
Fiche technique 3837317 UTG4104X Générateur de fonction Uni-T 1 µHz - 100 MHz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Triangulaire, Bruit, A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3837317 UTG4104X Générateur de fonction Uni-T 1 µHz - 100 MHz 4 canaux Sinusoïdale, Rectangulaire, Rampe, Triangulaire, Bruit, A
Description

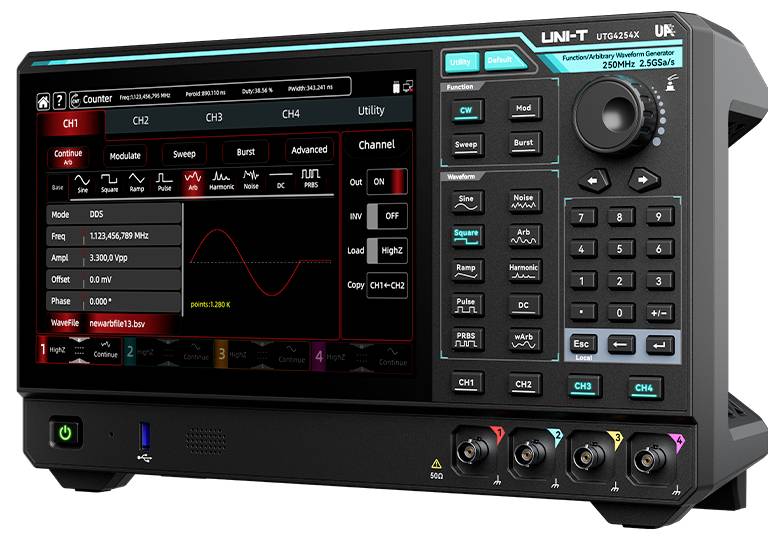

L'UTG4104X fournit une fréquence de sortie de 100 MHz sur quatre canaux équivalents à un taux d'échantillonnage de 2,5 GSa/s et une résolution verticale de 16 bits. La technologie DDS génère des formes de signaux précises et stables avec des signaux rectangulaires rapides. Il prend en charge des types complets de modulation analogique et numérique, des PRBS, des opérations de balayage et de rafale, ainsi que des formes de signal avancées Multi-Pulse, Sequence, Multi-Tone, IQ et Pattern. Avec une mémoire arbitraire de 128 Mpts, un éditeur de forme de signal intégré, un compteur de fréquence et un écran tactile TFT-LCD de 10 pouces, l'appareil est polyvalent dans le développement, la formation et les essais électroniques généraux.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Sortie de signal à faible distorsion : plage dynamique sans bruit de -80 dBc et faible gigue pour des signaux propres et stables
- Temps de flanc rapide: Temps de flanc jusqu'à 2 ns, largeur d'impulsion minimale ≥3 ns, réglage fin par incréments de 100 ch, temps de flanc réglable par impulsion
- Quatre canaux indépendants : sortie simultanée sur tous les canaux pour les tests parallèles et multi-appareils
- Couplage de canaux et addition de signal : fréquence, amplitude et phase librement couplables, sorties combinables (par ex. CH1 = CH1 + CH2 + CH3 + CH4)
- Synchronisation à 4 canaux : la modification d’un canal se transmet automatiquement aux trois autres canaux
- One-Click SNR : superposition du bruit gaussien pour une évaluation directe de l'immunité aux interférences
- 15 TYPES DE MODULATION: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
- Sortie numérique du protocole : SPI, I²C et UART
- Compteur de fréquence de haute précision : Compteur de fréquence matériel avec plage de mesure de 100 MHz à 800 MHz
- Éditeur de signaux arbitraires : plus de 200 formes de signaux intégrées, traitement sur l'appareil ou sur le PC par des fonctions de caractères et de mathématiques

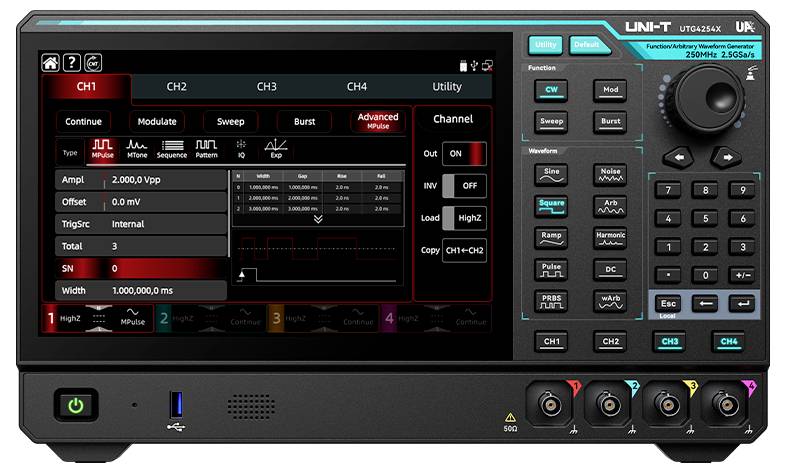

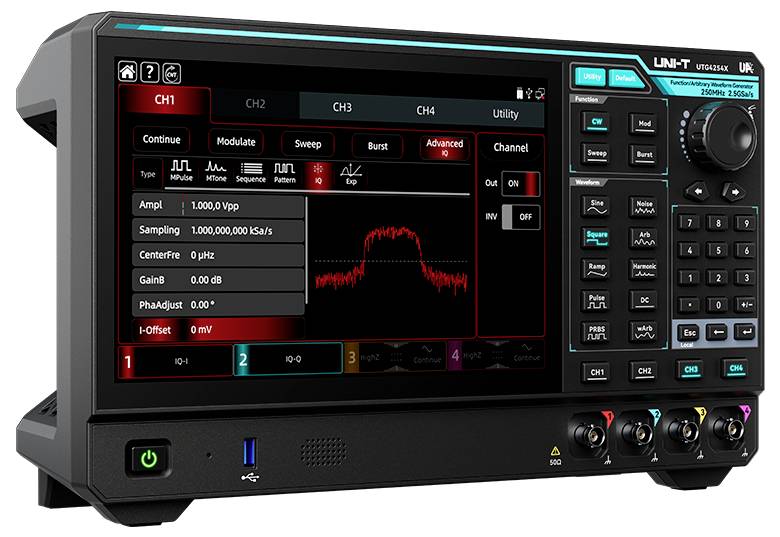

- Formes de signaux avancées de série : Multi-Pulse, Multi-Tone, Sequence, Pattern, IQ et Exp
Contenu de la livraison
- UTG4104X x1
- Cordon d'alimentation x1
- Câble de données USB x1
- Câble BNC-BNC x4
Avertissement
Autres modèles
-UTG4254X : 4 canaux, fréquence de sortie 250 MHz, taux d'échantillonnage 2,5 GSa/s, résolution verticale 16 bits, longueur de forme d'onde arbitraire 128 Mpts, écran tactile TFT-LCD 10,1"
-UTG4164X : 4 canaux, fréquence de sortie 160 MHz, taux d'échantillonnage 2,5 GSa/s, résolution verticale 16 bits, longueur de forme d'onde arbitraire 128 Mpts, écran tactile TFT-LCD 10,1"
