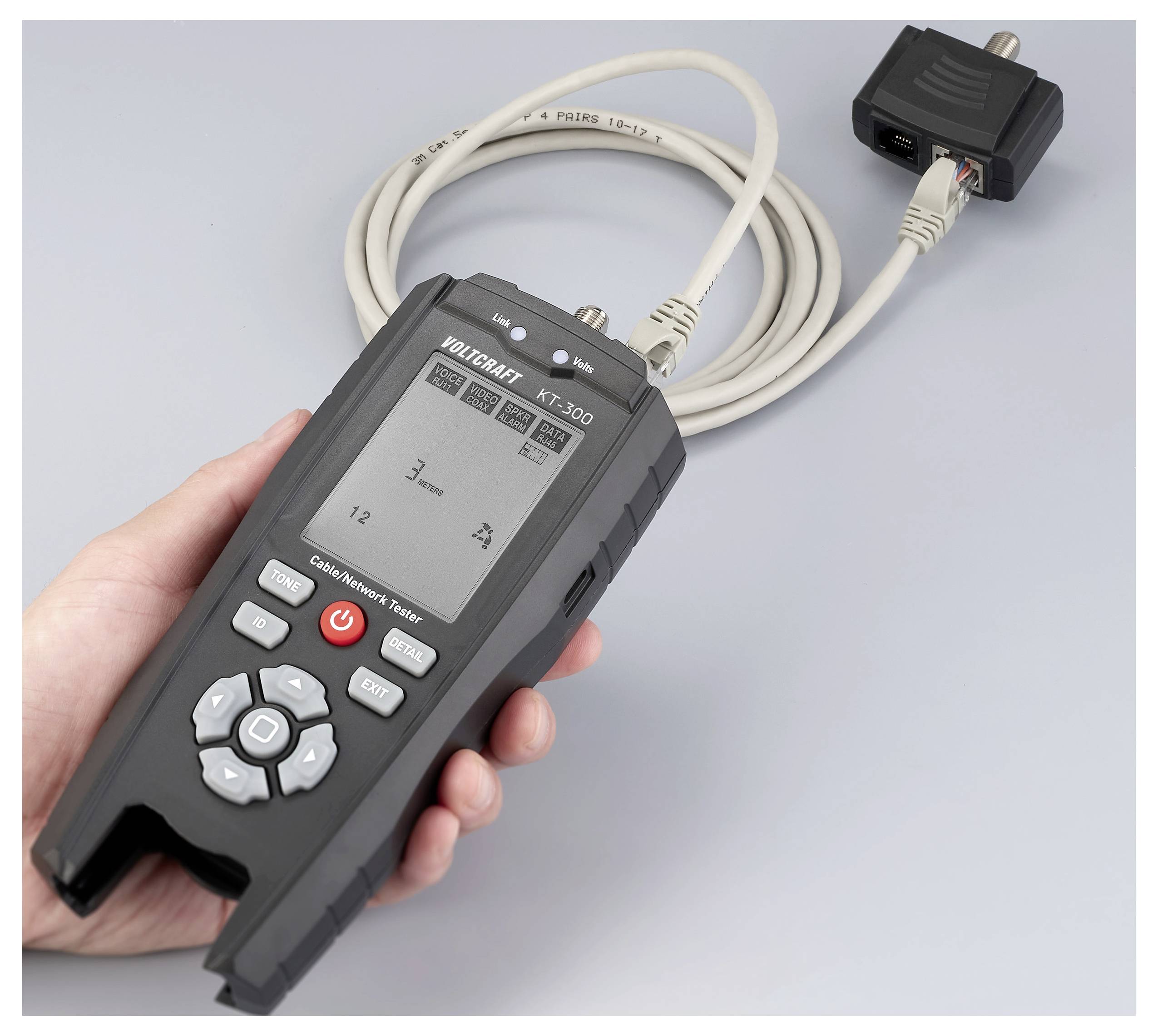

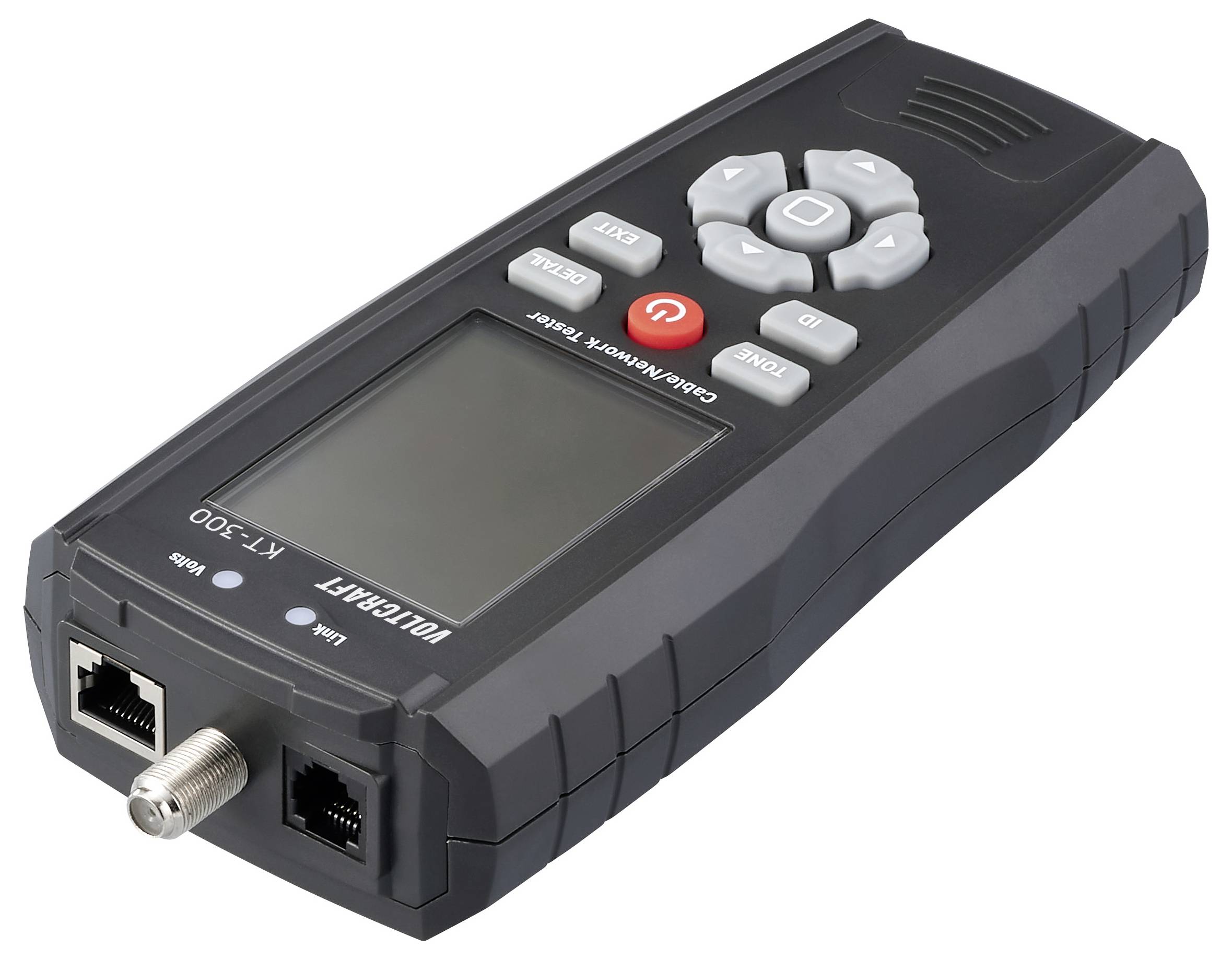

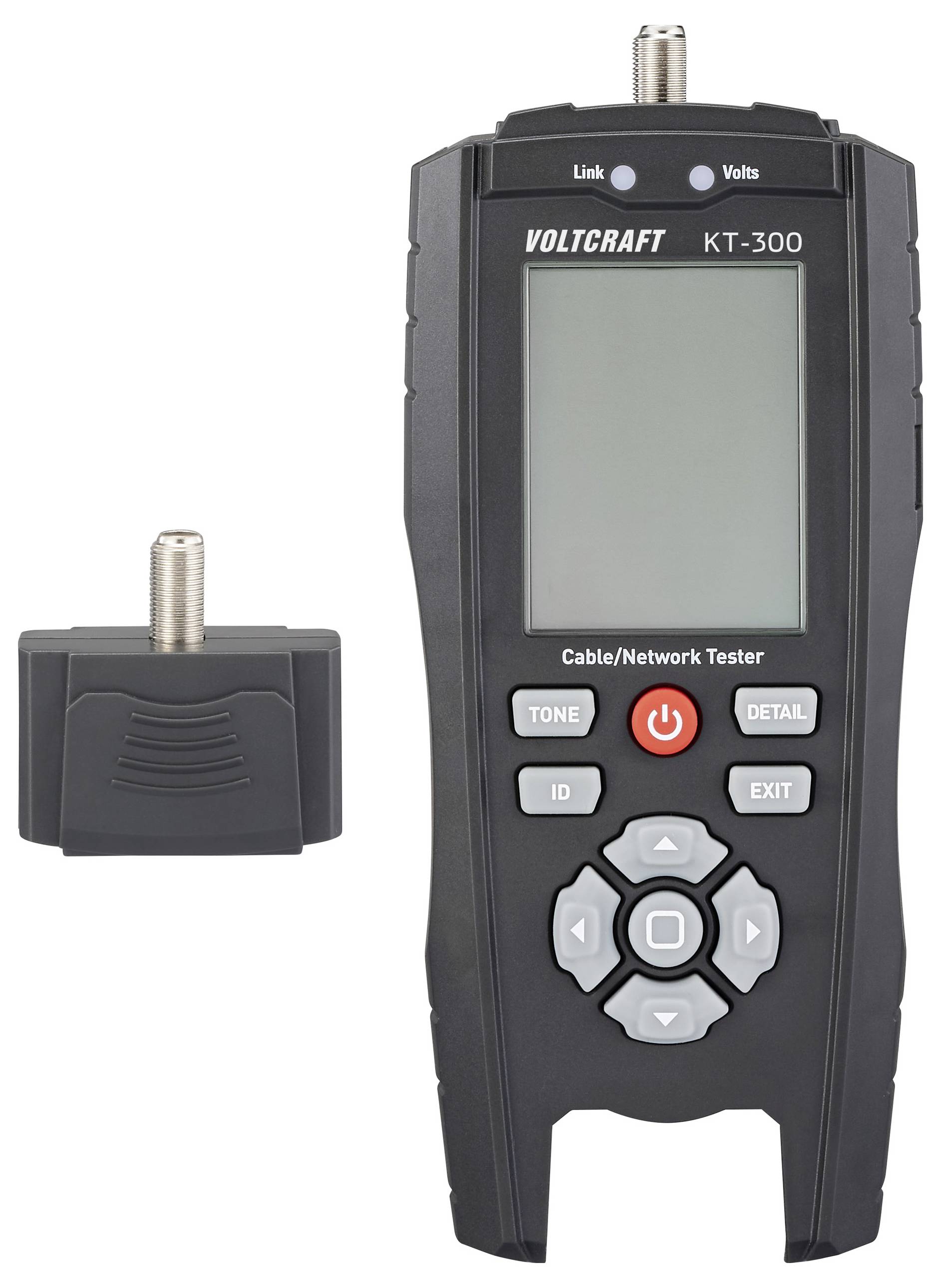

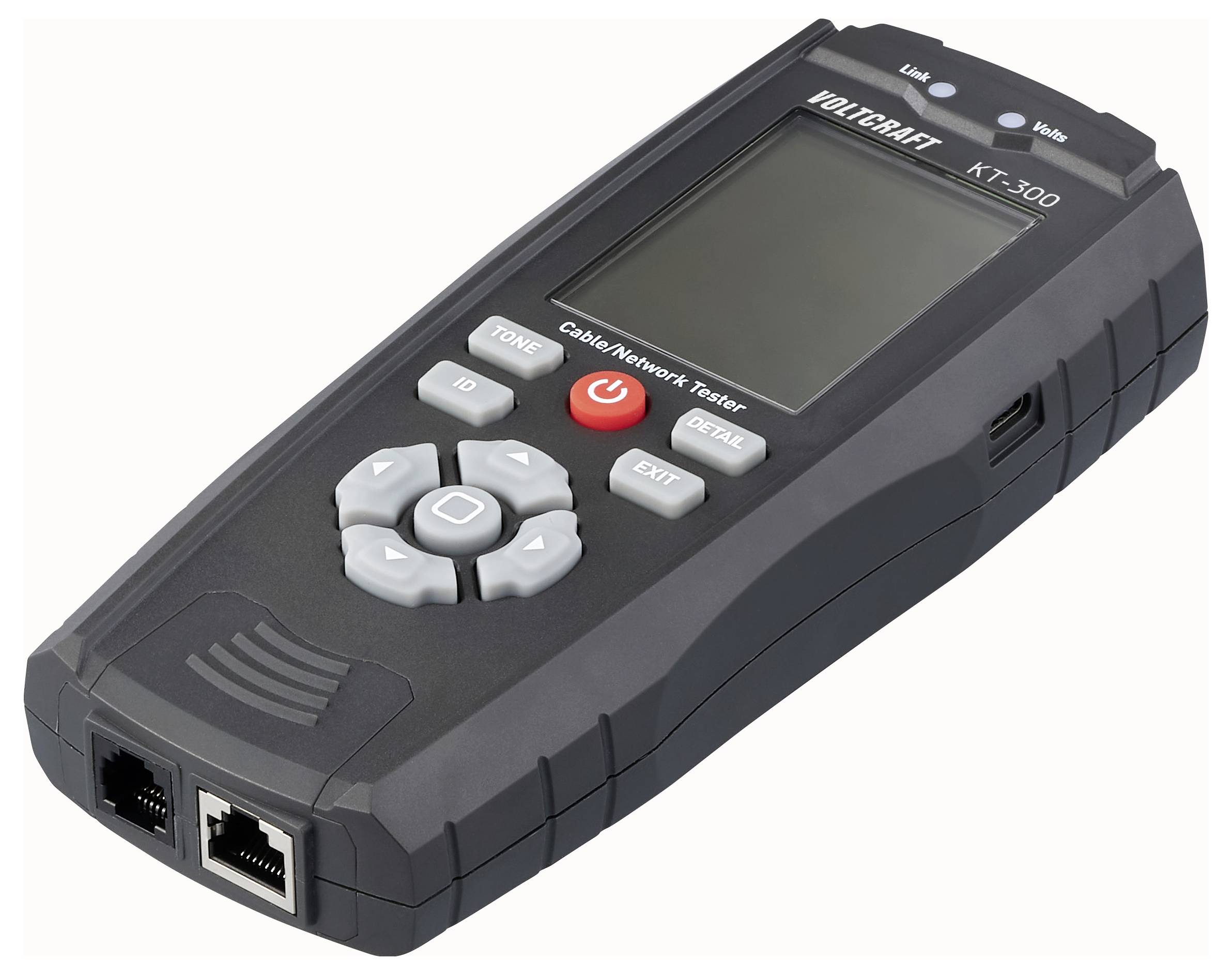

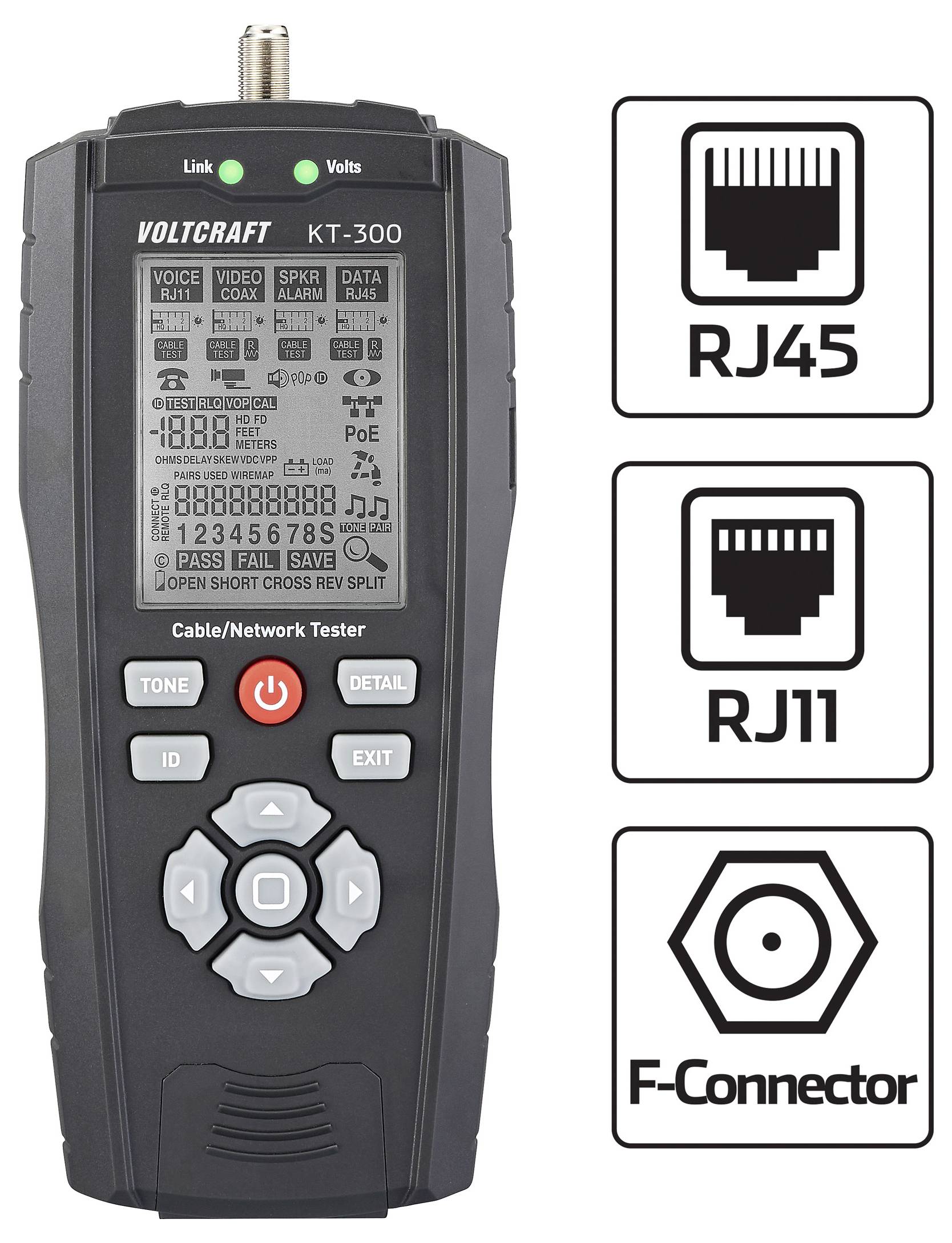

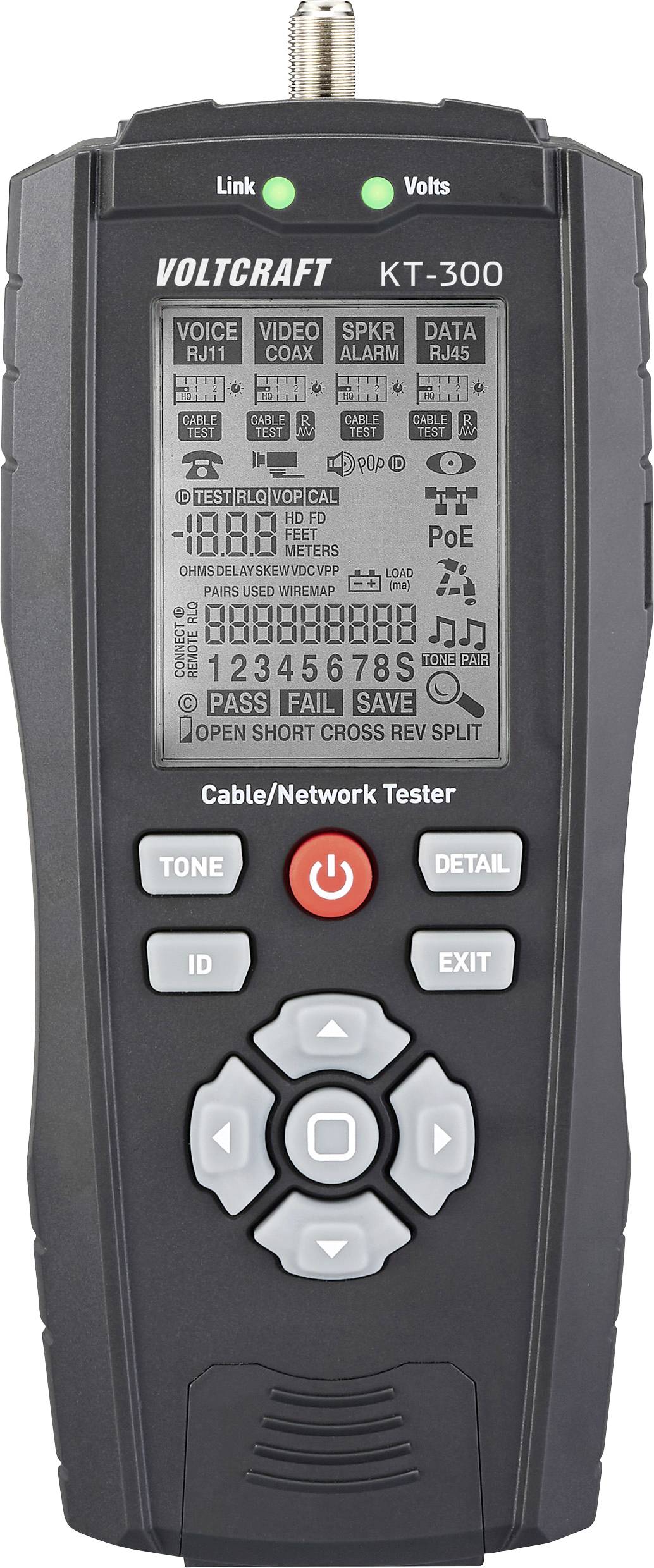

Testeur de câbles VC-17497100 VOLTCRAFT KT-300 télécommunication, réseau

Analyse complète des lignes et localisation des erreurs TDR
Ceux qui veulent détecter les ruptures de câbles ou les connexions impropres dans les installations électriques sont rapidement confrontés à des problèmes complexes. En particulier pour les câbles posés sous plâtre, le testeur de câbles LAN VOLTCRAFT KT-300 est un assistant indispensable. Qu'il s'agisse de câbles à paire torsadée (CAT5E à CAT7), de câbles coaxiaux (50, 75 et 93 Ω) ou de câbles téléphoniques et d'alarme : grâce à la technologie TDR (Time Domain Reflectometry), les distances par rapport aux points défectueux sont localisées avec précision dans des câbles d'une longueur de 0,5 à 610 mètres. Pour un diagnostic détaillé, la résistance, le retard de propagation (delay) et le décalage temporel (décalages/skew), y compris la longueur et la distance par rapport aux défauts, sont déterminés avec précision. Grâce à la VOP (vitesse de propagation réglable), une précision de mesure élevée est atteinte sur les types de câbles les plus divers tels que UTP, FTP ou SSTP.
Vérification des structures réseau et PoE

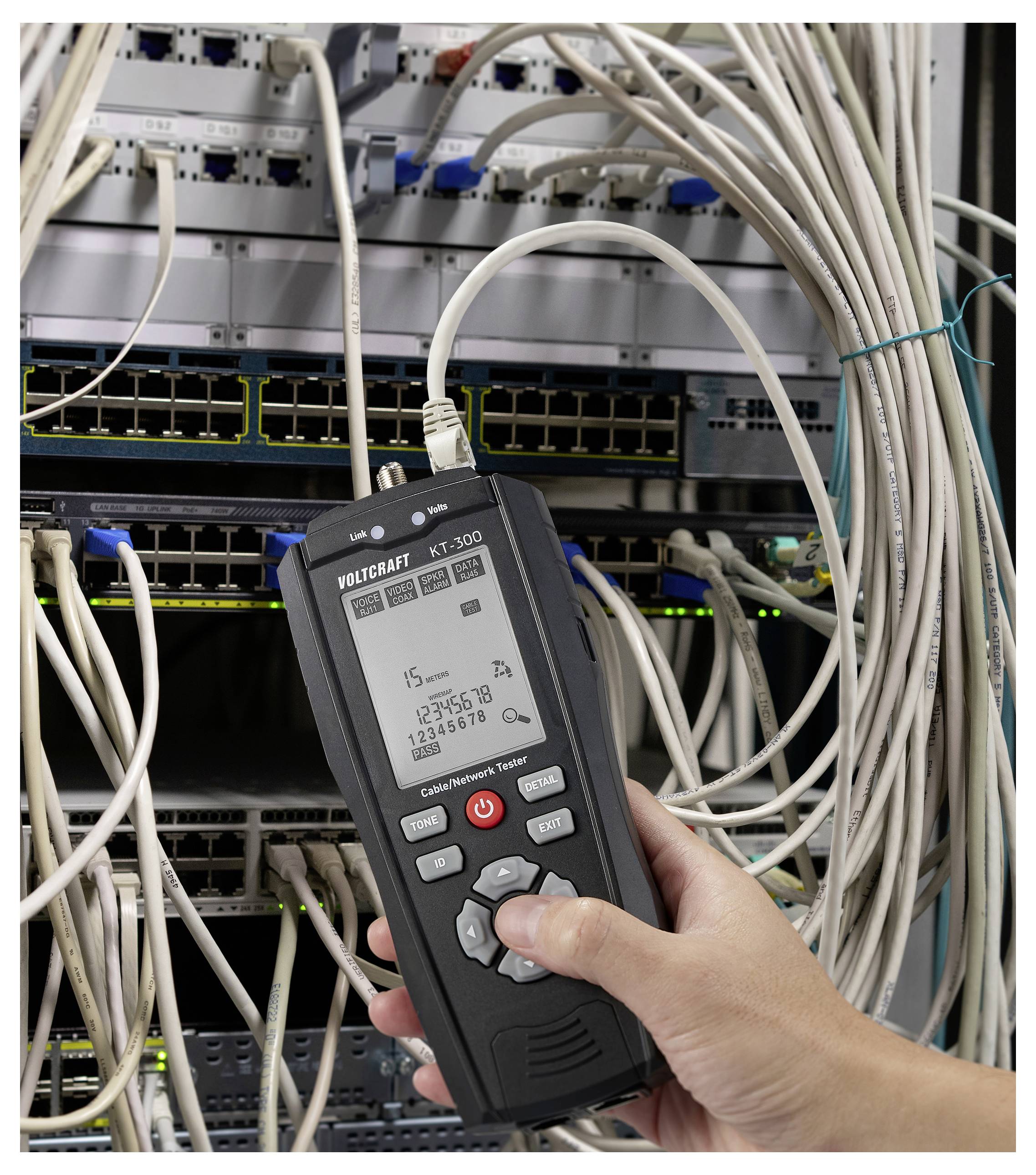

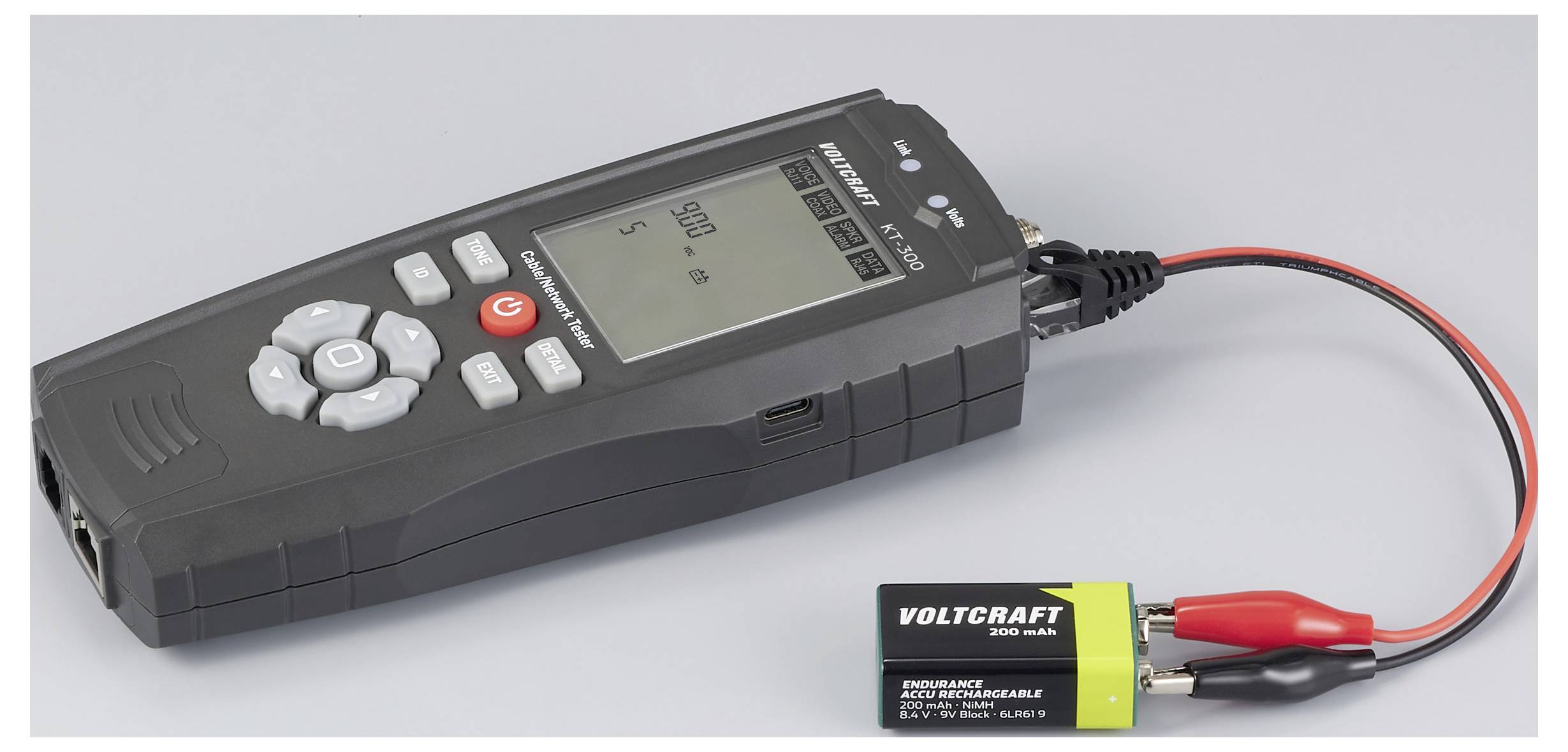

Pour garantir le bon câblage, le testeur de câbles LAN VOLTCRAFT KT-300 crée des plans de fonctionnement complets et identifie de manière fiable les interruptions de ligne, les courts-circuits, les polarités et les paires de fils séparées (paires divisées). En plus des tests de connexion Ethernet généraux, le testeur dispose d'une détection de signal PoE qui distingue les alimentations de bout en bout et middspan, tout en reconnaissant l'utilisation simultanée des huit fils. Pour tester le fonctionnement des systèmes d'alarme, un test de charge de 100 mA pour les batteries de 12 V est également intégré, qui vérifie la capacité de charge dans des conditions réelles.
Localisation et documentation des câbles efficaces
Pour l'installation et le dépannage dans des environnements complexes, un générateur de sons intégré et huit équivalents RJ45 sont disponibles. Celles-ci permettent l'identification simultanée de jusqu'à huit prises de raccordement ou chemins de câbles. La mémoire interne peut accueillir 250 rapports qui peuvent être lus et imprimés via l'interface USB.
Équipement du système et accessoires

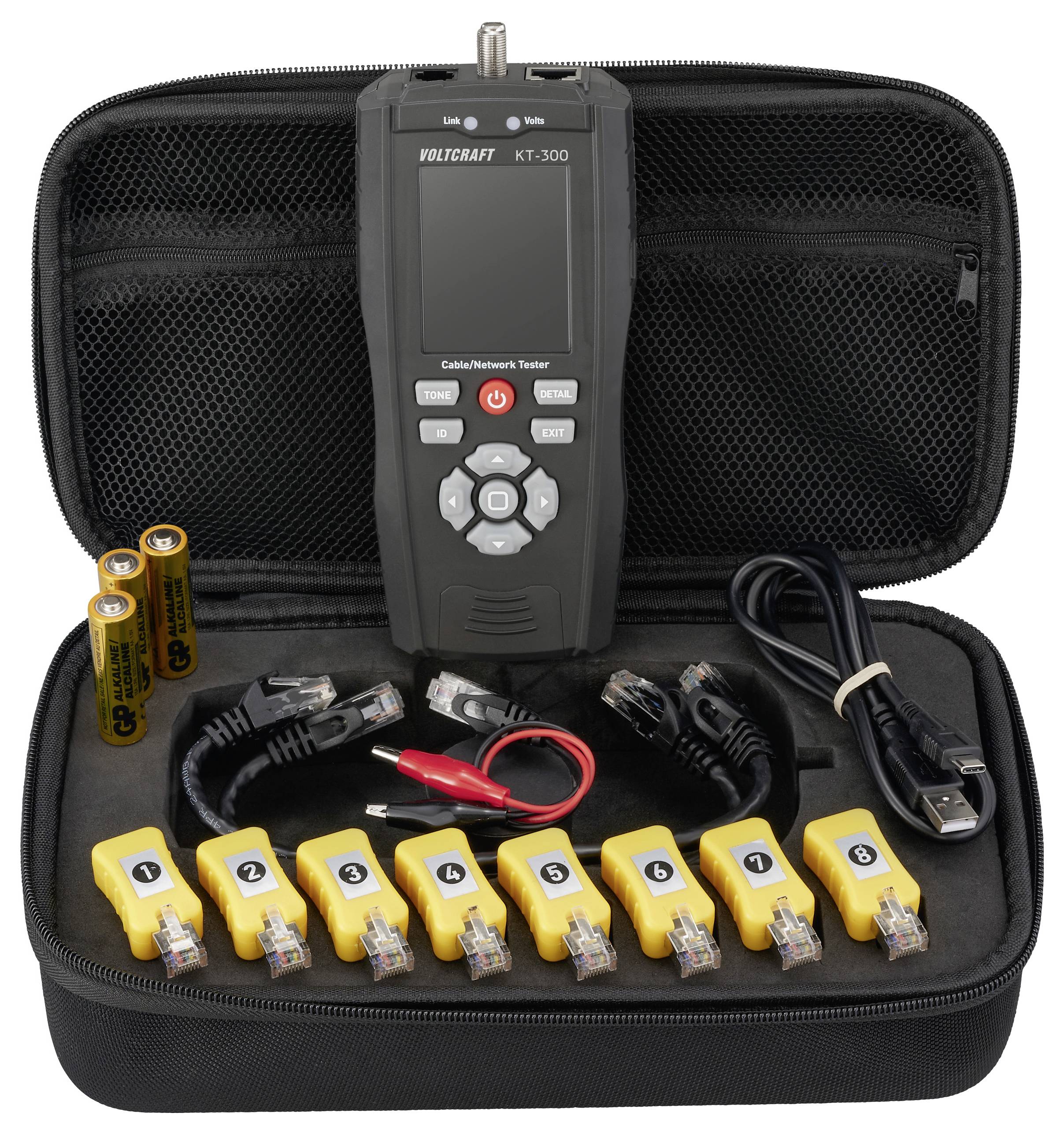

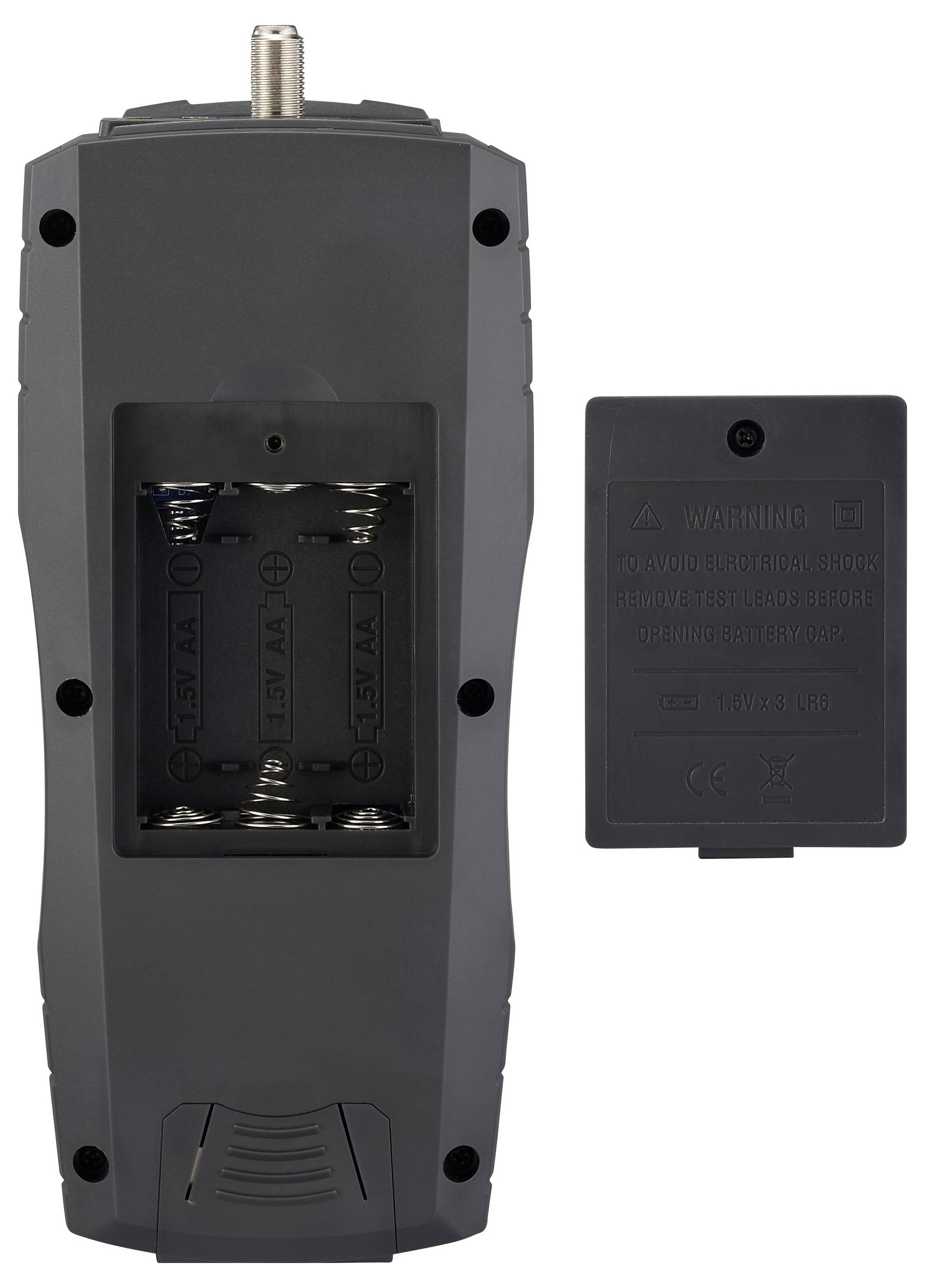

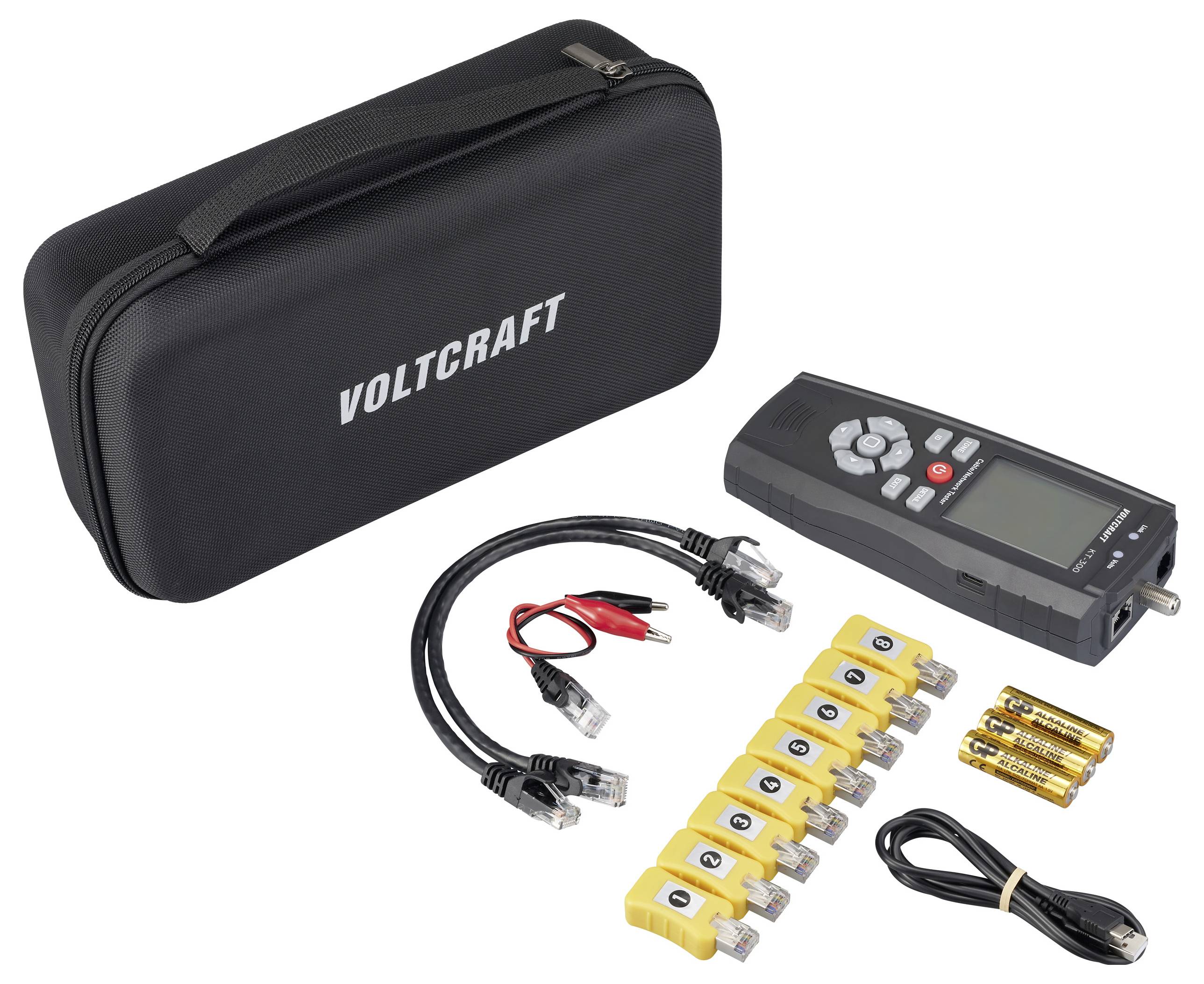

Tout ce dont WAS a besoin pour utiliser immédiatement le testeur de câbles LAN VOLTCRAFT KT-300 est fourni : l'appareil de test, trois piles AA et un sac de transport robuste sont inclus dans la livraison. En outre, les accessoires comprennent huit unités distantes, deux câbles de connexion RJ45, un câble USB et un câble adaptateur spécial RJ45 sur des bornes crocodiles pour des contacts universels. Une notice d'utilisation est jointe.

Ce texte a été traduit par une machine.
