Photo non contractuelle

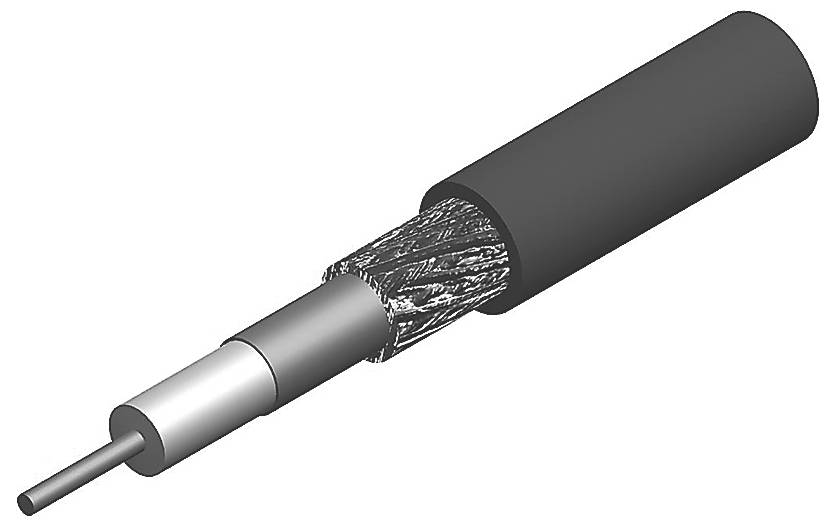

Telegärtner 100012959 Câble coaxial Diamètre extérieur: 5.5 mm Low Loss 240 flex 50 Ω Marchandise vendue au mètre
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble coaxial
Type de câble
Low Loss 240 flex
Impédance
50 Ω
Spécificités
résistant aux UV
Ø extérieur
5.5 mm
Fiche technique (PDF)
1000 Mètre(s)
Nombre
Total (CHF 3.55 / pièce(s))
CHF 3.55
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Câble coaxial Flex FRNC à faible perte 240, tambour de 1000 m ±10%
Notre service pour vous
Caractéristiques techniques
- Type de produit
Câble coaxial
- Type de câble
Low Loss 240 flex
- Impédance
50 Ω
- Spécificités
résistant aux UV
- Diam. conducteur intérieur
1.4 mm
- Ø extérieur
5.5 mm
- Contenu
Marchandise vendue au mètre
- Marchandise vendue au mètre
oui
- Sans halogène
oui
- Référence fabricant
100012959
- Matériau isolant
FRNC
- Conforme à la norme RoHS
oui
- Type
100012959
- Quantité de livraison maximale par pièce
1000 m
VRAI
Other
50 Ohm
3.7 mm
5.5 mm
Documents & téléchargements
Fiche technique
Fiche technique 3737163 Telegärtner 100012959 Câble coaxial Diamètre extérieur: 5.5 mm Low Loss 240 flex 50 Ω Marchandise vendue au mètre
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3737163 Telegärtner 100012959 Câble coaxial Diamètre extérieur: 5.5 mm Low Loss 240 flex 50 Ω Marchandise vendue au mètre
Description
Caractéristiques de puissance :
Résistance à l'onde (impédance) 50 ohms ou 75 ohms : dans la plupart des applications, le système de 50 ohms est utilisé. Cependant, dans la transmission de signaux vidéo et audio, ainsi que dans la technologie de transport à grande distance, le système 75 ohms est généralement utilisé.
Amortissement d'insertion (atténuation): La perte d'insertion décrit les pertes de signal électrique le long d'une ligne. Elle est essentiellement déterminée par le diamètre du câble, le matériau du diélectrique et la fréquence à transmettre. Les câbles à faible perte, par exemple, se caractérisent par des valeurs particulièrement bonnes, c'est-à-dire faibles, lors de la perte d'insertion. Comparé à un câble RG de taille équivalente, l'atténuation du signal est nettement inférieure même à des fréquences plus élevées.
Amortissement du blindage : l’amortissement du blindage décrit dans quelle mesure le câble empêche l’émission ou l’irradiation de signaux RF le long du câble. Pour améliorer l'atténuation des blindages (c'est-à-dire atteindre des valeurs dB plus élevées), les câbles utilisent des tresses de blindage doubles, des films et des parasols tressés (câbles à faible perte) ainsi que des tresses imbibées d'étain (câbles semi-Flex) comme conducteurs extérieurs.
Plage de température : en fonction des matériaux utilisés, les câbles peuvent être utilisés à différentes températures ambiantes. Les câbles avec manteau PE ou PVC peuvent être utilisés jusqu'à env. 80°C, les câbles avec manteau PTFE ou FEP jusqu'à env. 200°C et résistent également à l'huile, aux rayons UV ou aux produits chimiques.
Z: 50 Ω
Classe de protection incendie : non pertinente
Égoutttage brûlant: Non pertinent
Évolution de la fumée : non pertinente
Développement acide: Non pertinent
Groupe de câbles; câble: G54
Matériau de la gaine de câble : FRNC
Type : Low Loss 240 Flex FRNC, tambour
G54: 02YS(ST)CH 1.4/3.7-50 LI BK, H 155, KSR240UF, LOW LOSS 1.4/3.8, MRC 240 Flex
Unité d'emballage (m): 1000
Manteau de câble Ø : 5,5
Amortissement dB/100 m à 2 GHz: 45
Ce texte a été traduit par une machine.
Résistance à l'onde (impédance) 50 ohms ou 75 ohms : dans la plupart des applications, le système de 50 ohms est utilisé. Cependant, dans la transmission de signaux vidéo et audio, ainsi que dans la technologie de transport à grande distance, le système 75 ohms est généralement utilisé.
Amortissement d'insertion (atténuation): La perte d'insertion décrit les pertes de signal électrique le long d'une ligne. Elle est essentiellement déterminée par le diamètre du câble, le matériau du diélectrique et la fréquence à transmettre. Les câbles à faible perte, par exemple, se caractérisent par des valeurs particulièrement bonnes, c'est-à-dire faibles, lors de la perte d'insertion. Comparé à un câble RG de taille équivalente, l'atténuation du signal est nettement inférieure même à des fréquences plus élevées.
Amortissement du blindage : l’amortissement du blindage décrit dans quelle mesure le câble empêche l’émission ou l’irradiation de signaux RF le long du câble. Pour améliorer l'atténuation des blindages (c'est-à-dire atteindre des valeurs dB plus élevées), les câbles utilisent des tresses de blindage doubles, des films et des parasols tressés (câbles à faible perte) ainsi que des tresses imbibées d'étain (câbles semi-Flex) comme conducteurs extérieurs.
Plage de température : en fonction des matériaux utilisés, les câbles peuvent être utilisés à différentes températures ambiantes. Les câbles avec manteau PE ou PVC peuvent être utilisés jusqu'à env. 80°C, les câbles avec manteau PTFE ou FEP jusqu'à env. 200°C et résistent également à l'huile, aux rayons UV ou aux produits chimiques.
Z: 50 Ω
Classe de protection incendie : non pertinente
Égoutttage brûlant: Non pertinent
Évolution de la fumée : non pertinente
Développement acide: Non pertinent
Groupe de câbles; câble: G54
Matériau de la gaine de câble : FRNC
Type : Low Loss 240 Flex FRNC, tambour
G54: 02YS(ST)CH 1.4/3.7-50 LI BK, H 155, KSR240UF, LOW LOSS 1.4/3.8, MRC 240 Flex
Unité d'emballage (m): 1000
Manteau de câble Ø : 5,5
Amortissement dB/100 m à 2 GHz: 45
Ce texte a été traduit par une machine.
