Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Tête de palpage haute impédance active 1 pc(s)
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 3'899.95 / pièce(s))
CHF 3'899.95
Prix TVA incl.
Livraison gratuite
Disponible uniquement pour les clients professionnels inscrits
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Teledyne LeCroy, 1.5 GHz, 0.9 pF, 1 MΩ sonde à sonde active haute impédance
- Les sondes de la série Teledyne LeCroy ZS-A sont des sondes actives à haute impédance et à faible capacité qui maintiennent une diffusion élevée du signal jusqu'à 4 GHz. Un petit facteur de forme et un large choix d'accessoires garantissent que les sondes de la série ZS-A sont à la hauteur de toutes les tâches de mesure difficiles.
Caractéristiques techniques
- Largeur de bande : 1,5 GHz
- Capacité d'entrée : 0,9 pF
- Résistance d'entrée : 1 MΩ
- Amortissement : 1:10 (÷10)
- Temps de montée (10–90%) : 350 ch
- Interface : Probus
- Type de produit
Tête de palpage haute impédance active
- Pour marque
Teledyne LeCroy
- Modèle
Tête de palpage active avec interface ProBus
- Poids
110 g
- Type
Tastkopf für Digitaloszilloskop
d'usine (avec certificat)
Documents & téléchargements
Fiche technique
Fiche technique 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Tête de palpage haute impédance active 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Tête de palpage haute impédance active 1 pc(s)
Description
Une impédance élevée réduit la charge de circuit sur toute la bande passante de l'oscilloscope. Les ingénieurs doivent souvent mesurer des signaux haute fréquence avec une fidélité élevée du signal. Les têtes de palpage passives typiques avec R et C d'entrée Hohem offrent une bonne réponse à des fréquences plus basses, mais surchargent trop le circuit à des fréquences plus élevées et déforment les signaux. La série ZS-A se caractérise à la fois par un R d'entrée élevé (1 MΩ) et un C d'entrée faible (0,6 pF à 0,9 pF) pour réduire la charge des circuits sur toute la bande passante de la tête de palpage et de l'oscilloscope.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Fiabilité élevée du signal jusqu'à 4 GHz de bande passante
- Faible charge de circuit – Impédance d’entrée élevée et faible capacité
- Modèles avec 4 GHz, 2,5 GHz, 1,5 GHz et 1 GHz
- 1 MΩ Résistance d'entrée
- Capacité d'entrée de 0,6 pF à 0,9 pF
- ±8 V à ±15 V plage d'entrée dynamique
- ±12 V à ±15 V plage de décalage
- Large choix de dentelles et de raccords de masse
- Facile à utiliser, intégré à l'oscilloscope

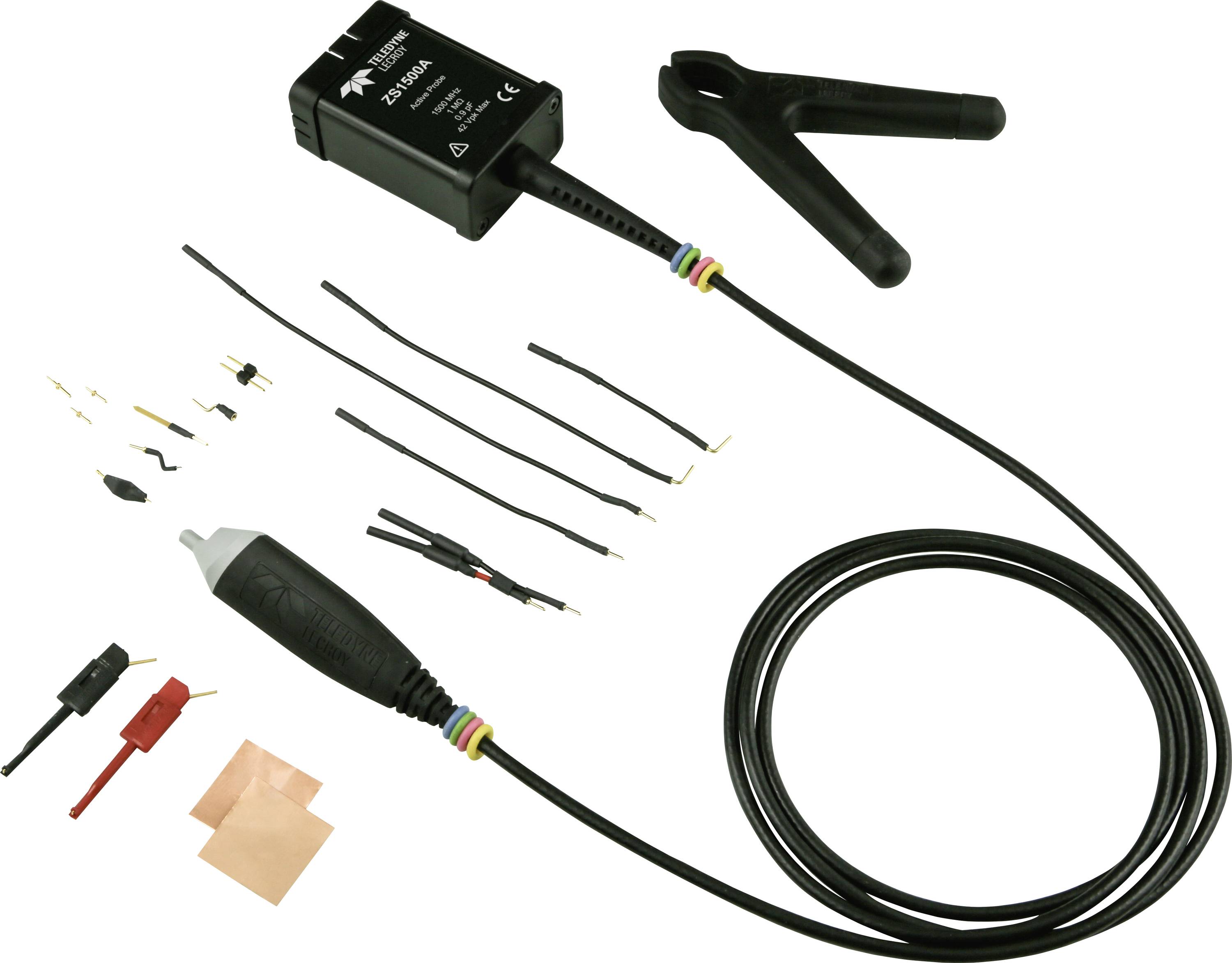

Contenu de la livraison
- 1x Tête de palpeur de tension active ZS1500A avec interface ProBus
- 1 x support de tête de palpage à main libre
- 1× certificat d'étalonnage
- 2× pointes de tête de palpage droite standard
- 1× pointe de tête de palpage suspendue
- Adaptateur à goupille carré 1 × 2,54 mm
- Adaptateur PCB 2 × 2,54 mm
- 1x ressort de masse étroit
- Plumes de masse 1× largeur
- 1 x masse offset
- 2x tampons de bande de cuivre
- 1× Câble à broche droite courte
- Câble à broche droite 1× longue
- 1× Câble de broche coudé court
- 1× câble de broche coudé long
- Câble d'adaptateur 1× Y
- 1× paire de pinces micro-laboratoire
- Mode d'emploi / documentation
