TAMS Elektronik 52-01017-01 Détecteur d'occupation des voies accessoire
EAN :
N° réf. fabricant :
Code produit :
7 pièce(s)
Nombre
Total (CHF 48.06 / pièce(s))
CHF 48.06
excl. TVA
Plus que 7 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

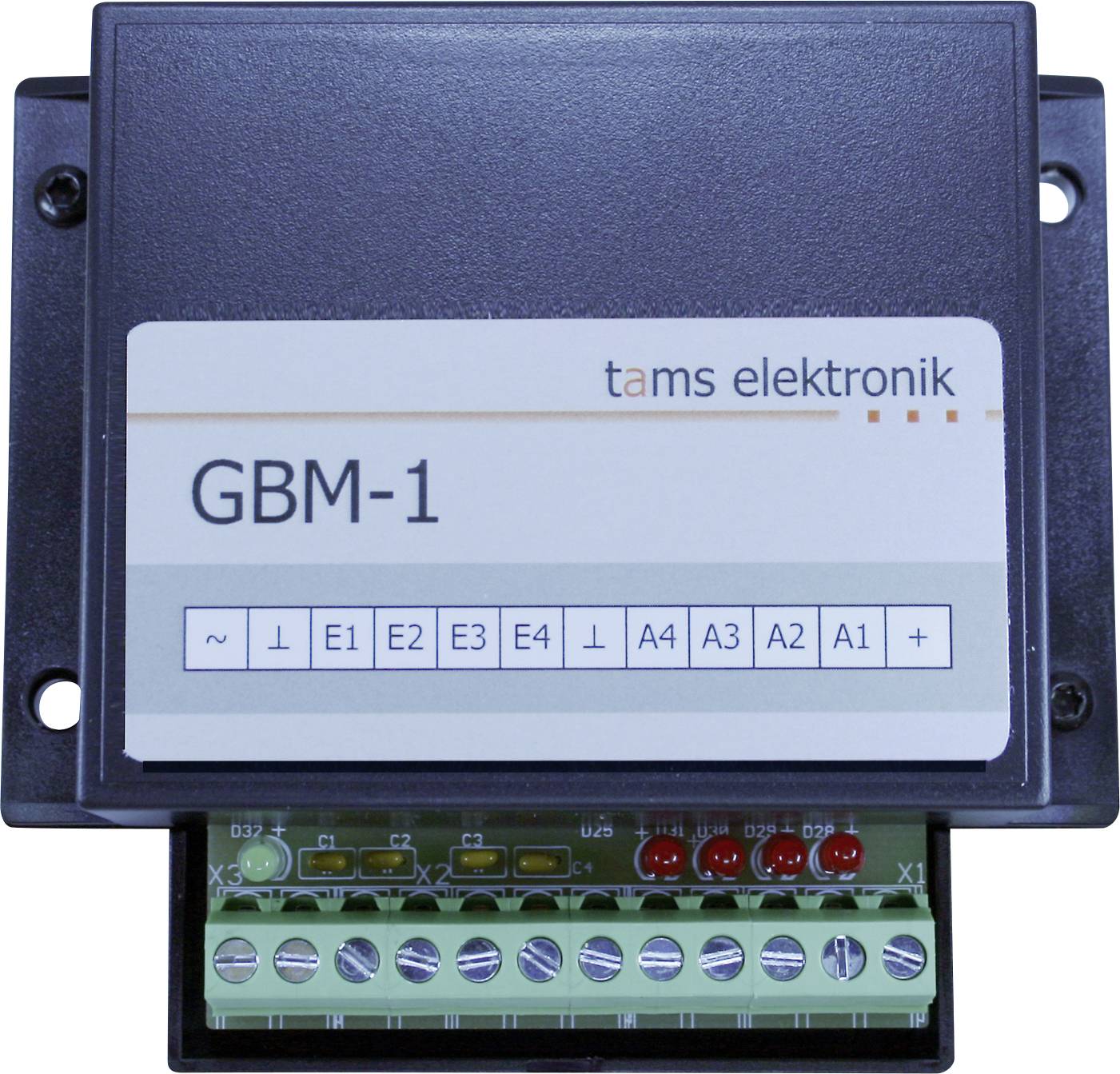

Détecteur d'occupation de voie TAMS Elektronik GBM-1
- Optimisé pour une utilisation dans des installations analogiques
- Connexion directe des consommateurs jusqu'à 500 mA
Caractéristiques techniques
- Nombre de tronçons de voie surveillés : 4
- Évaluation des rapports de documents: Contre la masse des composants en aval
- Entrées et sorties :
- - 4 entrées pour le raccordement des tronçons de voie surveillés
- - 4 sorties pour la connexion de LED d'affichage externes ou de lumières, de circuits subordonnés ou d'entrées de détecteurs numériques
- Alimentation électrique : 12 à 18 volts en tension continue ou alternative. Attention ! Le GBM-1 ne doit pas être alimenté par des transformateurs ou des boosters numériques qui fournissent du courant de conduite.
- max. Courant par tronçon de voie: 1.200 mA
- max. Courant par sortie : 500 mA
- max. Courant total des sorties : 2.000 mA
- Sensibilité : min. 0,1 A (réglable)
- Dimensions de la carte : 72 x 82 mm
- Dimensions y compris boîtier : 100 x 90 x 35 mm
- Type de produit
Détecteur d'occupation des voies
- Modèle
accessoire
- Courant de sortie
500 mA
- Longueur
100 mm
- Largeur
90 mm
- Hauteur
35 mm
- Dim.
(L x l x H) 100 x 90 x 35 mm
- Classe d'âge
à partir de 15 ans
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3775680 TAMS Elektronik 52-01017-01 Détecteur d'occupation des voies accessoire
Description
Utilisation dans des installations analogiques à courant continu ou alternatif
- Haute sensibilité (1mA). Dans les installations à courant continu, le GBM-1 reconnaît également les véhicules dont les essieux ont été peints de peinture résistante et qui, autrement, ne consomment pas d'électricité.
- Détection des véhicules quel que soit le sens de déplacement avec lequel ils entrent dans une section de voie (dans les installations analogiques à courant continu)
- Quatre sorties de 500 mA chacune pour la connexion directe de nombreux consommateurs
Utilisations possibles :
- Visualisation des sections de voie occupées sur des LED intégrées et en option sur des LED ou des lampes externes (par ex. dans un pupitre de réglage)
- Raccordement direct des consommateurs en aval (jusqu'à 500 mA), qui doivent être activés et désactivés en fonction de l'état d'occupation des tronçons de voie
- Partie d'une commande automatisée, par exemple d'une commande de bloc
Utilisation dans les installations numériques
- Possibilité de raccorder des détecteurs numériques (p. ex. des modules de rétroaction s88) qui commutent contre la masse
ATTENTION ! Cependant, en raison de la sensibilité élevée du GBM-1, les tensions parasites provenant du système numérique peuvent provoquer des messages erronés.
- Mieux adapté à une utilisation dans les installations numériques : détecteur d'occupation de voie GBM‑8.2.
Ce texte a été traduit par une machine.
- Haute sensibilité (1mA). Dans les installations à courant continu, le GBM-1 reconnaît également les véhicules dont les essieux ont été peints de peinture résistante et qui, autrement, ne consomment pas d'électricité.
- Détection des véhicules quel que soit le sens de déplacement avec lequel ils entrent dans une section de voie (dans les installations analogiques à courant continu)
- Quatre sorties de 500 mA chacune pour la connexion directe de nombreux consommateurs
Utilisations possibles :
- Visualisation des sections de voie occupées sur des LED intégrées et en option sur des LED ou des lampes externes (par ex. dans un pupitre de réglage)
- Raccordement direct des consommateurs en aval (jusqu'à 500 mA), qui doivent être activés et désactivés en fonction de l'état d'occupation des tronçons de voie
- Partie d'une commande automatisée, par exemple d'une commande de bloc
Utilisation dans les installations numériques
- Possibilité de raccorder des détecteurs numériques (p. ex. des modules de rétroaction s88) qui commutent contre la masse
ATTENTION ! Cependant, en raison de la sensibilité élevée du GBM-1, les tensions parasites provenant du système numérique peuvent provoquer des messages erronés.
- Mieux adapté à une utilisation dans les installations numériques : détecteur d'occupation de voie GBM‑8.2.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 détecteur de quai de voie GBM-1, version : appareil fini dans le boîtier
