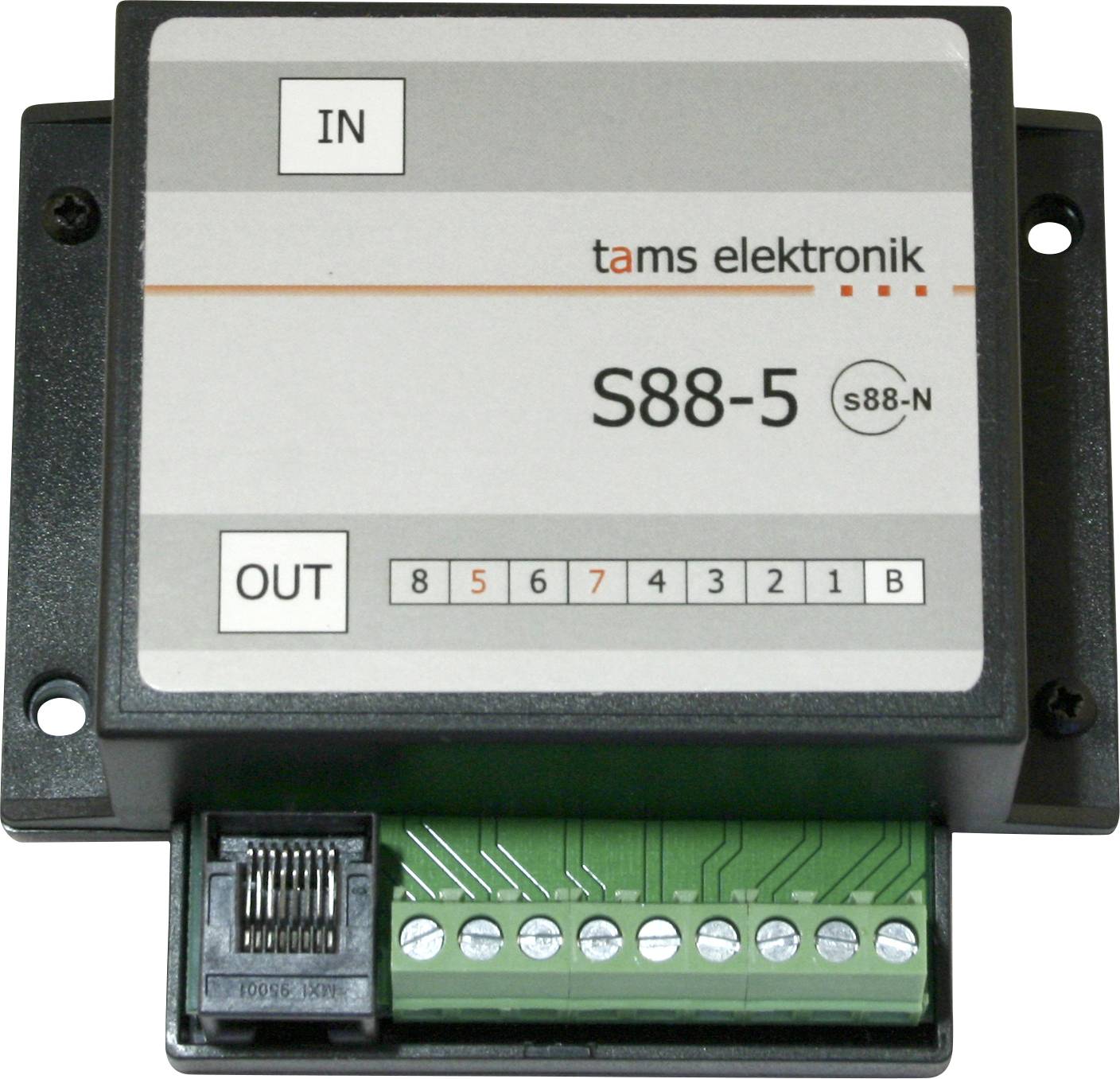

TAMS Elektronik 44-01507-01 S88-5 Décodeur à rétrosignal
EAN :
N° réf. fabricant :
Code produit :
2 pièce(s)
Nombre
Total (CHF 53.61 / pièce(s))
CHF 53.61
excl. TVA
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
TAMS Elektronik S88-5 | Module de retour s88 avec détecteur de quai de voie intégré
- Raccordement de la ligne de bus s88 via des connexions RJ-45 selon s88-N..
- Compatible avec tous les composants fonctionnant avec le bus s88 développé par la société Märklin.
Caractéristiques techniques
- Bus de retour : S88
- Adresse : Automatique
- Nombre de sections surveillées : maximum 8
- Connexions au bus s88 : RJ-45 selon S88-N.
- Alimentation électrique : 5 – 15 V CC (fournie par le bus s88)
- Max. Courant dans les sections surveillées: 1.500 mA par section
- Sensibilité de la détection de courant: 6 mA
- Dimensions de la carte : 64 x 85 mm
- Dimensions y compris boîtier : 100 x 90 x 35 mm
- Type de produit
Décodeur à rétrosignal
- Format numérique
S 88
- Longueur
100 mm
- Largeur
90 mm
- Hauteur
35 mm
- Dim.
(L x l x H) 100 x 90 x 35 mm
- Référence fabricant
44-01507-01
- Modèle
accessoire
- UKCA
oui
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3775669 TAMS Elektronik 44-01507-01 S88-5 Décodeur à rétrosignal
Description
Détecteur de quai de voie intégré :
La sensibilité relativement faible (6 mA) permet de minimiser les faux messages. REMARQUE: Le faible courant qui circule dans les systèmes à courant continu lorsqu'un essieu d'un véhicule est enduit de peinture de résistance peut ne pas être suffisant pour être détecté.
Séparation galvanique
Les zones « Détecteurs de la voie » et « Détecteurs de retour s88 » sont séparées électriquement par des optocoupleurs. Cela permet de filtrer les pics d'anomalie et d'empêcher efficacement les boucles de bourdonnement et les courants d'erreur.
Raccordement de la ligne de bus s88 :
Connecteurs RJ-45 conformes à la norme s88-N.
Ce texte a été traduit par une machine.
La sensibilité relativement faible (6 mA) permet de minimiser les faux messages. REMARQUE: Le faible courant qui circule dans les systèmes à courant continu lorsqu'un essieu d'un véhicule est enduit de peinture de résistance peut ne pas être suffisant pour être détecté.
Séparation galvanique
Les zones « Détecteurs de la voie » et « Détecteurs de retour s88 » sont séparées électriquement par des optocoupleurs. Cela permet de filtrer les pics d'anomalie et d'empêcher efficacement les boucles de bourdonnement et les courants d'erreur.
Raccordement de la ligne de bus s88 :
Connecteurs RJ-45 conformes à la norme s88-N.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 détecteur de retour s88 S88-5, version : appareil fini dans le boîtier
- 1 câble patch avec connecteurs RJ-45 (longueur : 0,5 m)
