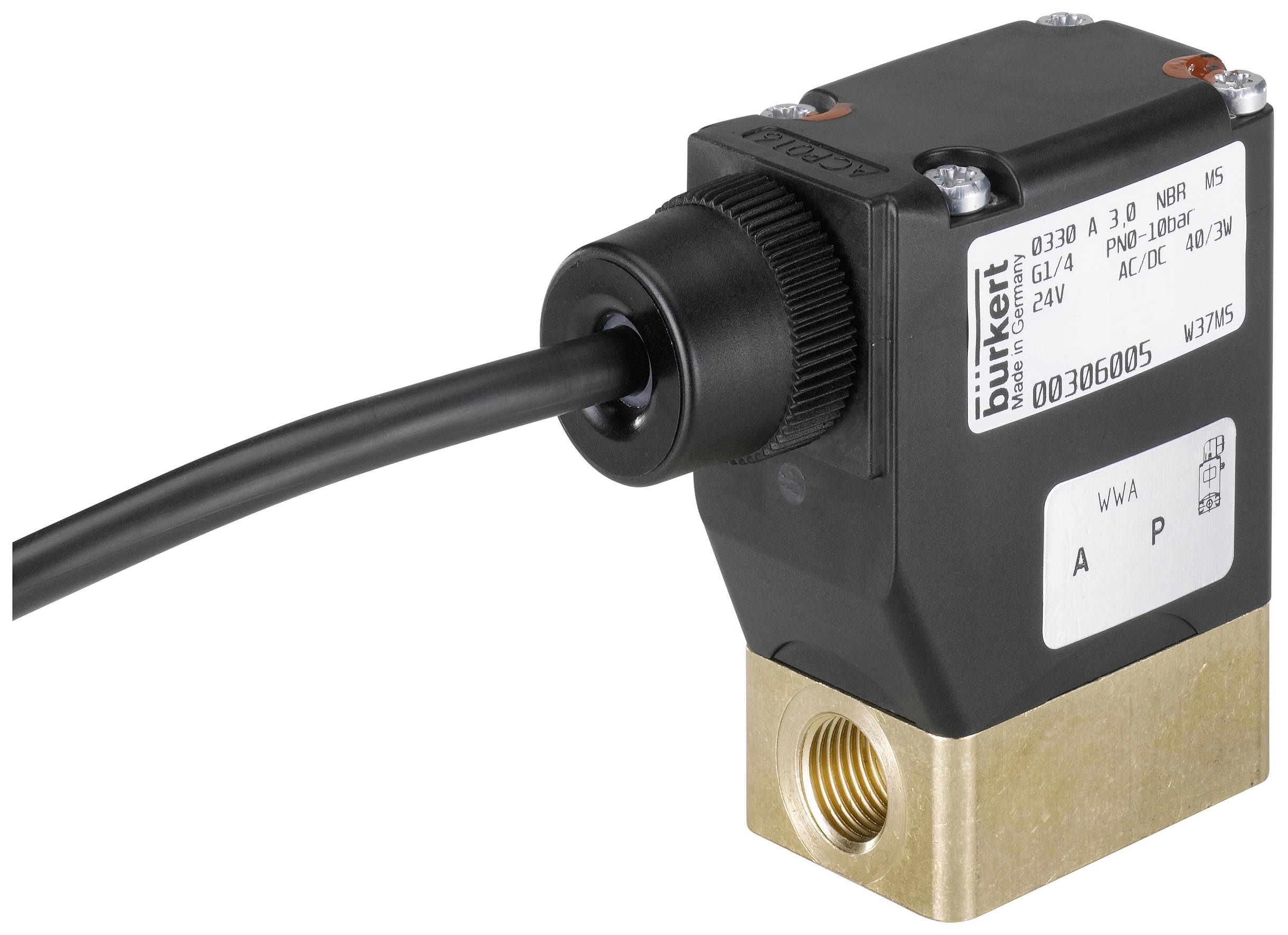

Photo non contractuelle
Soupape à aimant 3/2 voies Bürkert 353626 24 V manchon G 1/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 435.95 / pièce(s))
CHF 435.95
Prix TVA incl.
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Soupape à aimant 3/2 voies
- Vanne séparée à action directe, à diamètre nominal DN 5
- Technique d'ancrage rabattable sans entretien
- Système de bobine à vis sans tête résistant aux vibrations
- Commande manuelle robuste et facile à utiliser
- Versions anti-explosion
Caractéristiques techniques
- Matériau : laiton
- Matériau des joints : NBR
- Diamètre nominal : 4 mm
- Raccord de conduite : manchon G 1/4
- Particularité : longueur de câble de 3000 mm
- Tension : 24 volts
- Fréquence : courant continu et courant alternatif (AC/DC)
- Attributs d'abus : EPS 16 ATEX 1111 X / IECEx EPS 16.0049X, 2G T4 IIC / 2D T130°C IIIC, Tumg -40°C à +60°C, montage simple et en bloc
- Température moyenne (degrés C) (max.) : 80
- Température ambiante (degrés C) (max.) : 55
- Pression (bar) (max.) : 5
- Mode d'action : 3/2 voies ; vanne de distribution
- Puissance absorbée : 40 watts, fonctionnement 3 watts
- VALEUR QNN (L/MIN) : 255
- Durée de fonctionnement (%) : 100
- Temps d'ouverture (msec) (max.) : 30
- Temps de fermeture (ms) (max.) : 40
- VALEUR KV (M*3/H): 0,23
- Temps d'ouverture (ms) (min) : 15
- Temps de fermeture (ms) (min) : 30
- Type de produit
Soupape à aimant
- Tension de fonctionnement
24 V
- Pression de service (max.)
5 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1/4
- Plage de température des médias
80 °C (max)
- Référence fabricant
353626
- Matériau isolant
NBR
- Fonction
3/2 voies
- Température max. des médias
80 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur nominale
4 mm
- Valeur QNn
255 l/min
- Température ambiante max.
55 °C
- Température ambiante min.
-40 °C
- Valeur Kv
0.23 m³/h
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3047959 Soupape à aimant 3/2 voies Bürkert 353626 24 V manchon G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047959 Soupape à aimant 3/2 voies Bürkert 353626 24 V manchon G 1/4 1 pc(s)
Description
La soupape 0330 est une soupape d'ancrage rabattable à commande directe et séparée du fluide. Il est disponible en versions 3/2 et 2/2 voies. En version 3/2, il peut être utilisé comme distributeur ou vanne de mélange. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier est en laiton, en acier inoxydable et en polypropylène. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Comme le système de bobine est séparé du milieu par Medium, la valve est particulièrement adaptée aux milieux critiques tels que les acides agressifs et les alcalis. Pour la mise en service et le contrôle, le 0330 est équipé d'une commande manuelle. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique ou en version à impulsion. L'état de commutation peut être effectué par un retour de position sous forme de signal binaire ou NAMUR.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
