Soupape à aimant 2/2 voies Bürkert 296549 230 V manchon G 1/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 98.01 / pièce(s))
CHF 98.01
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Soupape à aimant 2/2 voies
- Vanne à action directe et compacte jusqu'à l'ouverture nominale DN 6,0
- Système d'bobines vissées résistant aux vibrations
- Versions anti-explosion
- Modèles Kick and Drop à économie d'énergie disponibles
Caractéristiques techniques
- Bobine (noyau) Kern - taille de bobine : 32 mm
- Matériau : laiton
- Matériau des joints : NBR
- Diamètre nominal : 4 mm
- Raccord de conduite : manchon G 1/4
- Particularité : ressort de compression 12056 5,5N
- Tension : 230 V
- Fréquence : 50 Hz
- Attributs d'abus : homologation selon le règlement européen sur les appareils à gaz (UE) 2016/426, DVGW DIN en 161, classe A
- Température moyenne (degrés C) (max.) : 80
- Température ambiante (degrés C) (max.) : 55
- Pression (bar) (max.) : 4
- Mode d'action : 2/2 voies ; fermé en position de repos
- Puissance absorbée : 8 watts
- Durée de fonctionnement (%) : 100
- Temps d'ouverture (msec) (max.) : 20
- Temps de fermeture (ms) (max.) : 30
- VALEUR KV (M*3/H): 0,300
- Pression (max.) pour le gaz : 4
- Type de produit
Soupape à aimant
- Tension de fonctionnement
230 V
- Pression de service (max.)
4 bar
- Matériau du boîtier
laiton
- Raccord
manchon G 1/4
- Plage de température des médias
80 °C (max)
- Référence fabricant
296549
- Matériau isolant
NBR
- Fonction
2/2 voies
- Température max. des médias
80 °C
- Largeur nominale
4 mm
- Température ambiante max.
55 °C
- Mode de fonctionnement
position de repos fermée
- Valeur Kv
0.300 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3047032 Soupape à aimant 2/2 voies Bürkert 296549 230 V manchon G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047032 Soupape à aimant 2/2 voies Bürkert 296549 230 V manchon G 1/4 1 pc(s)
Description

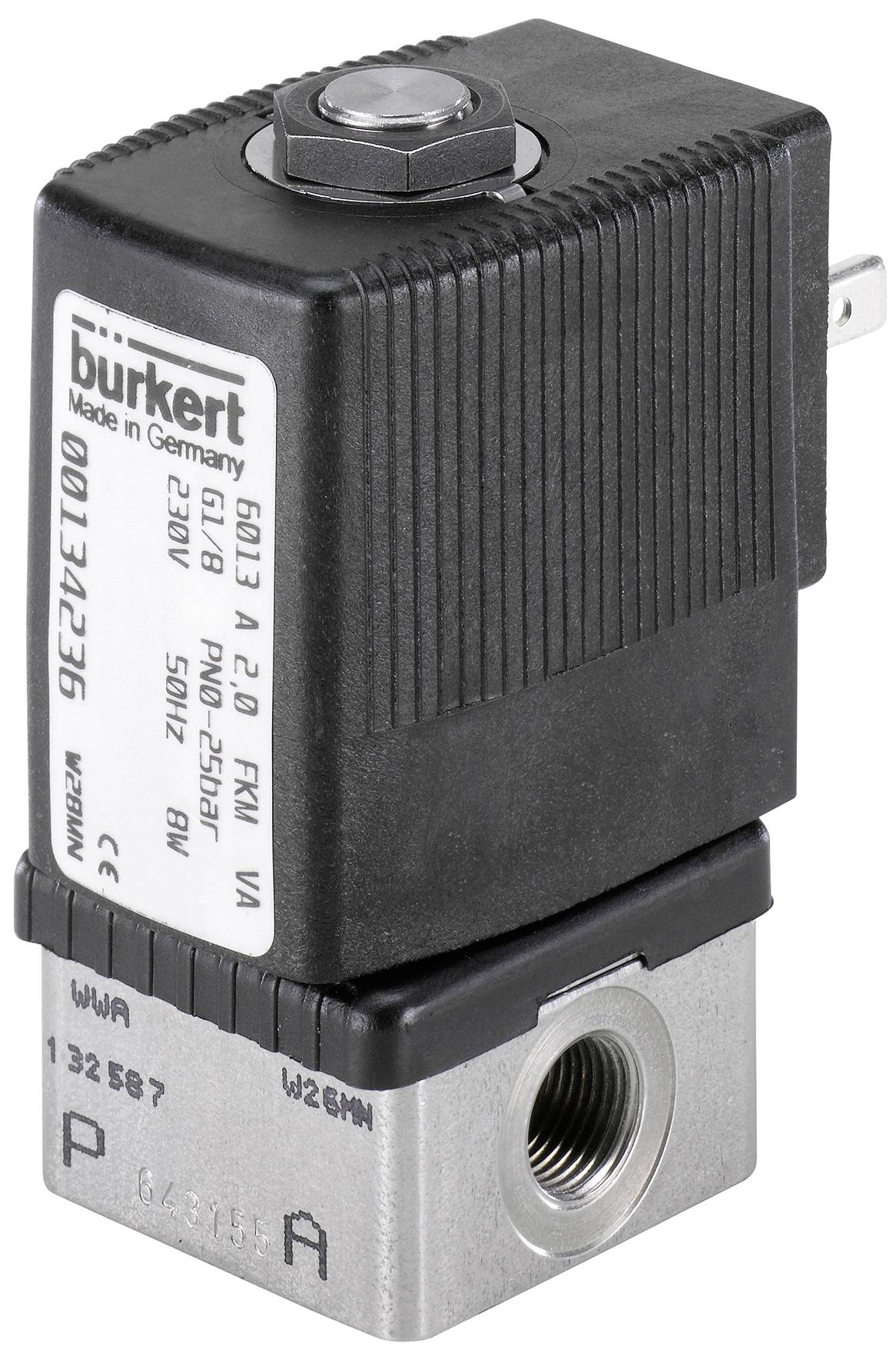

La soupape 6013 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Des bobines Kick and Drop sont disponibles pour réduire la consommation électrique pendant le fonctionnement.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
