Name: Soupape à aimant 2/2 voies Bürkert 146224 230 V bride 1 pc(s)
Brand: Bürkert
SKU: 3046861
Availability: BackOrder

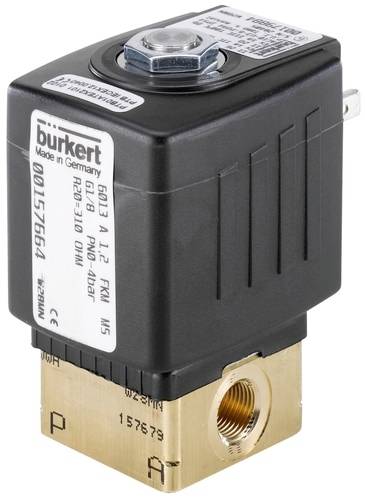

Vanne électromagnétique de marque Bürkert, numéro de modèle 6013, en métal et en plastique, utilisée pour le contrôle des fluides.

Photo non contractuelle

Fiche technique (PDF)

Livraison le ven. 13 novembre

1 pièce(s)

Nombre

pièce(s)

Total (CHF 161.95 / pièce(s))

CHF 161.95

Prix TVA incl.

uniquement CHF 20.00

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Soupape à aimant 2/2 voies

Vanne à action directe et compacte jusqu'à l'ouverture nominale DN 6,0
Système d'bobines vissées résistant aux vibrations
Versions anti-explosion
Modèles Kick and Drop à économie d'énergie disponibles

Caractéristiques techniques

Bobine (noyau) Kern - taille de bobine : 32 mm
Matériau : acier inoxydable
Matériau des joints FKM
Diamètre nominal : 3 mm
Raccord de câble : schéma de Bürkert KL-nr.001-01-06 (32x32)
Tension : 230 V
Fréquence : 50 Hz
Température moyenne (degrés C) (max.) : 100
Température ambiante (degrés C) (max.) : 55
Température ambiante (degrés C) (min) : -10
Pression (bar) (max.) : 10
Température Medium (degree C) (min) : -10
Mode d'action : 2/2 voies ; fermé en position de repos
Puissance absorbée : 8 watts
Durée de fonctionnement (%) : 100
Temps d'ouverture (msec) (max.) : 20
Temps de fermeture (ms) (max.) : 30
VALEUR KV (M*3/H): 0,230
Pression (max.) pour le gaz : 10

Type de produit: Soupape à aimant

Tension de fonctionnement: 230 V

Pression de service (max.): 10 bar

Matériau du boîtier: acier inoxydable

Raccord: bride

Température de fonctionnement: -10 °C (min)

Plage de température des médias: -10 à 100 °C

Référence fabricant: 146224

Température de fonctionnement min.: -10 °C

Matériau isolant: FKM

Fonction: 2/2 voies

Température max. des médias: 100 °C

Température min. des médias: -10 °C

Largeur nominale: 3 mm

Spécificités: bride

Température ambiante max.: 55 °C

Température ambiante min.: -10 °C

Mode de fonctionnement: 2/2 voies

Valeur Kv: 0.230 m³/h

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Anschluss

Betriebsdruck (max.)

Gehäusematerial

Bürkert Direktgesteuertes Ventil 122101 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Code produit :623811

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/4 Muffe

3 bar

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 363.95^*

Bürkert Direktgesteuertes Ventil 124909 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623812

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

230 V/AC

G 1/4 Muffe

10 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124912 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 4 mm Direktwirkend 1 St.

Code produit :623813

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

230 V/AC

G 1/4 Muffe

5 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124922 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623815

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/4 Muffe

12 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124925 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623816

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

230 V/AC

G 1/4 Muffe

12 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124927 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623818

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/4 Muffe

8 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124928 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623819

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V/AC

G 1/4 Muffe

8 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124930 0330 230 V/AC G 1/4 Muffe Nennweite (Details) 3 mm Direktwirkend 1 St.

Code produit :623821

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

230 V/AC

G 1/4 Muffe

8 bar

Messing

pièce(s)

Min.: 1

Multiples: 1

CHF 205.95^*

Bürkert Direktgesteuertes Ventil 124932 0330 24 V/DC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623823

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V/DC

G 1/4 Muffe

12 bar

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Bürkert Direktgesteuertes Ventil 124933 0330 24 V/AC G 1/4 Muffe Nennweite (Details) 2 mm Direktwirkend 1 St.

Code produit :623825

Livraison le ven. 13 novembre

1 pièce(s)Conrad Electronic

24 V/AC

G 1/4 Muffe

12 bar

Edelstahl

pièce(s)

Min.: 1

Multiples: 1

CHF 323.95^*

Documents & téléchargements

Fiche technique

Fiche technique 3046861 Soupape à aimant 2/2 voies Bürkert 146224 230 V bride 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3046861 Soupape à aimant 2/2 voies Bürkert 146224 230 V bride 1 pc(s)

Description

La soupape 6013 est une soupape d'ancrage de levage à action directe. Pour une meilleure sécurité contre la pression et les fuites, les bouchons et les tubes de guidage sont soudés ensemble. Différentes combinaisons de matériaux d'étanchéité sont disponibles en fonction de l'application. Une version à bride spécifique à Bürkert (SFB) permet l'enrichissement peu encombrant des vannes sur une plaque de raccordement multiple. Des bobines Kick and Drop sont disponibles pour réduire la consommation électrique pendant le fonctionnement.

Ce texte a été traduit par une machine.

Avertissement

La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
