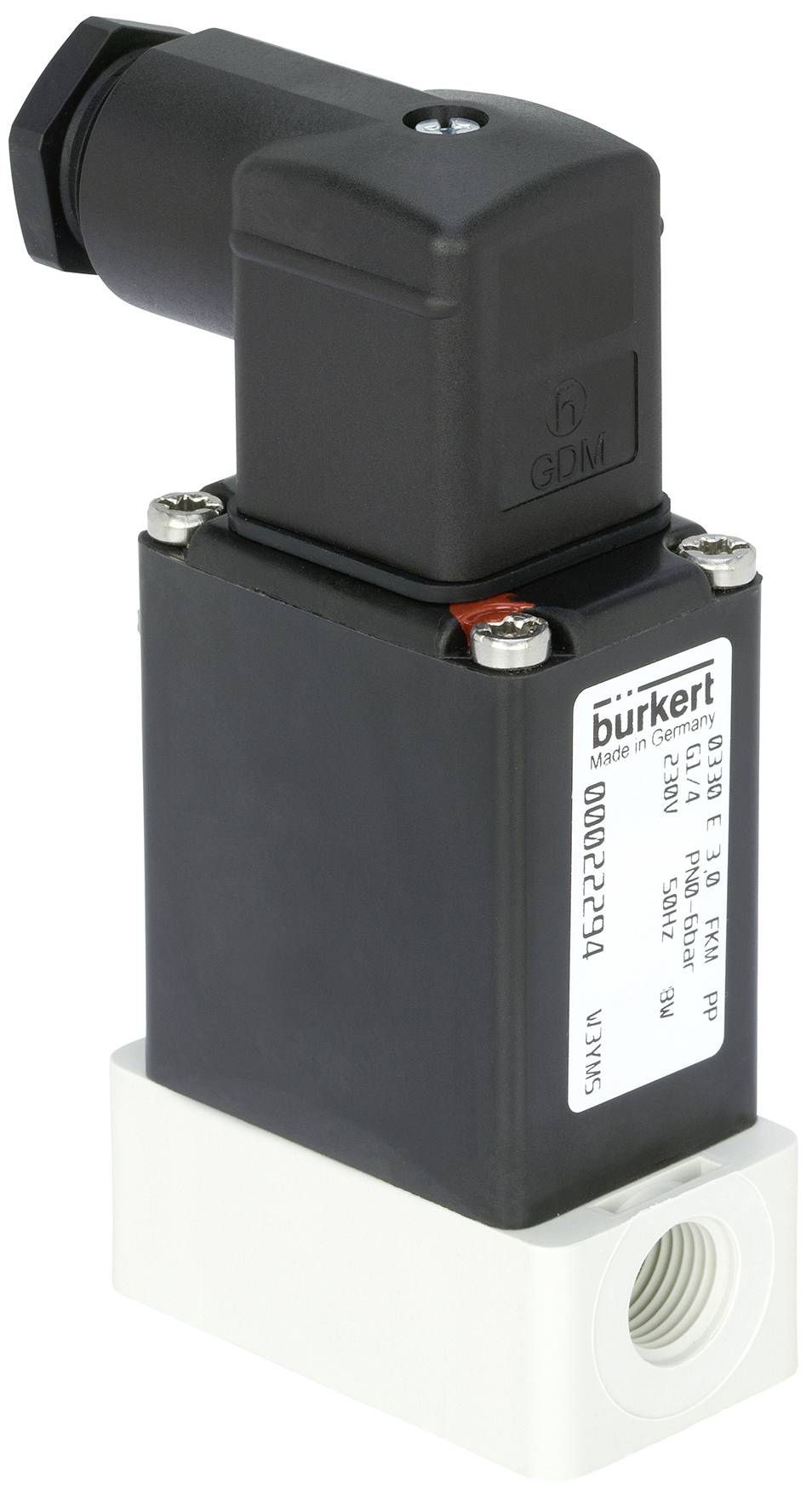

Soupape à aimant 2/2 voies Bürkert 123967 230 V G 1/4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 210.87 / pièce(s))
CHF 210.87
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Soupape à aimant 2/2 voies
- Vanne séparée à action directe, à diamètre nominal DN 5
- Technique d'ancrage rabattable sans entretien
- Système de bobine à vis sans tête résistant aux vibrations
- Commande manuelle robuste et facile à utiliser
- Versions anti-explosion
Caractéristiques techniques
- Entraînement - commande manuelle matériau : PA (polyamide)
- Matériau d'étanchéité - joint de siège matériau catégorie : élastomère
- Matériau d'étanchéité - joint de siège matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - étanchéité vers l'extérieur matériau : FKM (caoutchouc fluoré)
- Matériau d'étanchéité - joint de siège matériau de dureté Shorehärte : 70
- Pression & température - température moyenne min Medium : 0 °C.
- Pression & température - température moyenne : Medium max. : 80 °C.
- Pression & température - température ambiante max. : 55 °C.
- Pression et température - pression nominale min. : -1 bar
- Pression et température - version à contre-pression : non
- Pression et température - pression nominale max. (Liquide) : 1 bar
- Pression & température - température surface max. : 150 °C.
- Connexion électrique - prise d'appareil fournie : fournie
- Raccordement électrique - prise type. N° - Type : 00314802 - 2518
- Raccordement électrique - raccordement électrique type : fiche mâle forme A selon DIN en 175301-803
- Connexion électrique - position de connexion électrique : en haut
- Raccordement électrique - raccordement électrique nombre de contacts : 2 + conducteur de protection
- Connexion électrique - polarité de connexion électrique : non pertinent
- Raccordement électrique - raccordement électrique matériau : laiton
- Caractéristiques de l'appareil - longueur de montage : 56 mm
- Caractéristiques de l'appareil - vanne principale principe de fonctionnement : vanne de siège
- Propriétés de l'appareil - temps de commutation ouvert : 15 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture max. : 15 ms.
- Caractéristiques de l'appareil - mode de fonctionnement nominal/durée de fonctionnement : 40 %
- Caractéristiques de l'appareil - montage de la vanne : vanne complète
- Caractéristiques de l'appareil - courant : sur le siège
- Caractéristiques de l'appareil - version à vide : oui
- Caractéristiques de l'appareil - fixation type : vis de découpe en plastique
- Caractéristiques de l'appareil - type d'entraînement : ancrage rabattable
- Propriétés de l'appareil - fonctionnement : direct
- Propriétés de l'appareil - séparation des supports : oui
- Caractéristiques de l'appareil - fonction de commutation : on/off
- Caractéristiques de l'appareil - temps de commutation ouvert min. : 8 ms.
- Caractéristiques de l'appareil - temps de commutation de fermeture min. : 8 ms.
- Propriétés de l'appareil - exécution de l'analyse : non
- Caractéristiques de l'appareil - réglage de la vanne durée d'ouverture : non
- Caractéristiques de l'appareil - réglage de la vanne durée de fermeture : non
- Caractéristiques de l'appareil - vanne de brûleur d'huile : non
- Caractéristiques de l'appareil - version vapeur : non
- Caractéristiques de l'appareil - vanne principale avec filtre intégré : non
- Diamètre nominal (valeur kV) - valeur QNn (gaz) : 440 l/min
- Diamètre nominal (valeur kV) - vanne principale diamètre nominal 1 (P) (mm) : 5 mm
- Diamètre nominal (valeur kV) - valeur kV (eau) : 0,4 m3/h
- Diamètre nominal (valeur kV) - distributeur principal diamètre nominal 1 (pouces) : 3/16 pouces
- Raccord process / câble - raccord de câble 1 type : filetage intérieur
- Raccord process / câble - raccord de câble 1 désignation de filetage : 1/4
- Raccord process / câble - raccord de câble 1 type de filetage : g
- Raccord process / câble - raccord de câble 2 type : filetage intérieur
- Raccord process / câble - raccord de câble 2 type de filetage : g
- Raccord process / câble - raccord de câble 2 désignation de filetage : 1/4
- Indice de protection - indice de protection IP (max. Avec raccordement approprié) : IP65
- Tension - tension de la batterie : non
- Tension - tension min. / Tension nominale : 230 V.
- Tension - tension max. / Tension nominale : 230 V.
- Tension - tension alternative : oui
- Tension - tension continue : non
- Tension - tolérance de tension positive : 10 %
- Tension - tolérance de tension négative : 10 %
- Bobine (noyau) Kern - bobine de commutation protection contre les surtensions : sans
- Bobine (noyau) Kern - bobine de réglage redresseur : non
- Bobine (noyau) Kern - bobine enplac. Protection polaire : non
- Bobine (noyau) Kern - bobine commutation diode roue libre : non
- Bobine (noyau) Kern - modèle silencieux : non
- Bobine (noyau) Kern - bobine type : vissé en bloc
- Bobine (noyau) Kern matériau de la bobine (enveloppe) : EP (résine époxy)
- Bobine (noyau) Kern - classe d'isolation thermique de l'entraînement : H
- Bobine (noyau) Kern - puissance d'enclenchement AC : 30 V.
- A
- Bobine (noyau) Kern - puissance de mesure AC : 15 V.
- A
- Matériaux - vanne principale matériau en contact avec le milieu : PP (polypropylène)
- Matériaux - siège de soupape matériau : PP (polypropylène)
- Mode d'action - raccord de conduite fluidisique nombre : 2
- Mode d'action - fonction vanne nombre de positions de commutation : 2
- Mode d'action - fonction vanne : A - fermé en position de repos - raccord de pression 1 (P/NC)A - fermé en position de repos - raccord de pression 1 (P/NC)
- Mode d'action - commande manuelle : oui
- Mode d'action - commande manuelle type : bouton-poussoir
- Mode d'action - verrouillage de la commande manuelle : oui
- Homologations - puissance nominale : 8 W.
- Fréquence de tension : 50/60 Hz
- Type de produit
Soupape à aimant
- Tension de fonctionnement
230 V
- Pression de service (max.)
-1 bar
- Matériau du boîtier
polypropylène
- Raccord
G 1/4
- Température de fonctionnement
0 °C (min)
- Plage de température des médias
0 à 80 °C
- Référence fabricant
123967
- Pression de service (min.)
-1 bar
- Température de fonctionnement min.
0 °C
- Matériau isolant
FKM
- Fonction
2/2 voies
- Température max. des médias
80 °C
- Température min. des médias
0 °C
- Milieu d'utilisation
milieux aggressifs
- Largeur nominale
5 mm
- Valeur QNn
440 l/min
IP65
- Température ambiante max.
55 °C
- Mode de fonctionnement
position de repos fermée
- Valeur Kv
0.4 m³/h
Documents & téléchargements
Fiche technique
Fiche technique 3047083 Soupape à aimant 2/2 voies Bürkert 123967 230 V G 1/4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3047083 Soupape à aimant 2/2 voies Bürkert 123967 230 V G 1/4 1 pc(s)
Description
La soupape 0330 est une soupape d'ancrage rabattable à commande directe et séparée du fluide. Il est disponible en versions 3/2 et 2/2 voies. En version 3/2, il peut être utilisé comme distributeur ou vanne de mélange. Selon les applications, différents matériaux de membrane et modes d'action sont disponibles. Le boîtier est en laiton, en acier inoxydable et en polypropylène. Les bobines de l'aimant sont pressées avec un époxy résistant aux produits chimiques. Comme le système de bobine est séparé du milieu par Medium, la valve est particulièrement adaptée aux milieux critiques tels que les acides agressifs et les alcalis. Pour la mise en service et le contrôle, le 0330 est équipé d'une commande manuelle. Pour réduire la demande d'énergie, toutes les bobines peuvent être fournies avec une réduction de puissance électronique ou en version à impulsion. L'état de commutation peut être effectué par un retour de position sous forme de signal binaire ou NAMUR.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
La valeur kv indique le débit d'eau dans une vanne par litre et par minute avec une pression d'environ 1 bar et une température d'eau comprise entre 5 et 30 °C. La valeur QNn représente le débit d'un gaz, exprimé en litres par minute.
