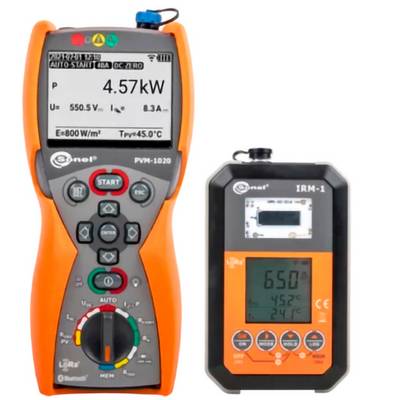

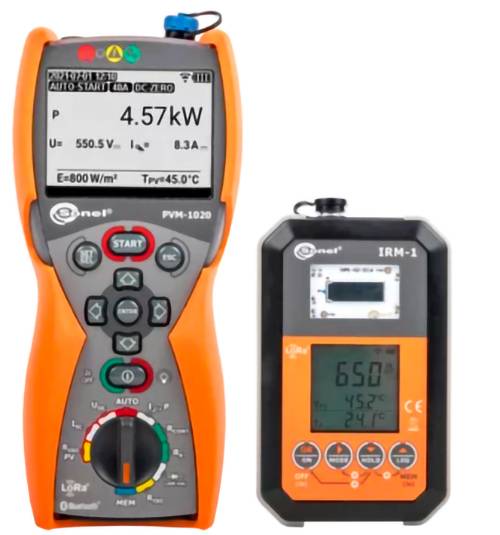

Sonel PVM-1020 KIT Set d'appareils de mesure photovoltaïque
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 2’127.61 / pièce(s))
CHF 2’127.61
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Set d'appareils de mesure photovoltaïque
- Fonction de mesure
courant / intensité
puissance
tension
d'usine (sans certificat)
- Dim.
(L x l x H) 228 x 102 x 61 mm
- Poids
1 kg
- Catégorie de mesure
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Largeur
102 mm
- Hauteur
61 mm
- Longueur
228 mm
Documents & téléchargements
Fiche technique
Fiche technique 3763592 Sonel PVM-1020 KIT Set d'appareils de mesure photovoltaïque
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763592 Sonel PVM-1020 KIT Set d'appareils de mesure photovoltaïque
Description
PVM-1020: Grandes possibilités dans un petit boîtier
Grandes possibilités dans un petit boîtier Le compteur PVM-1020 est probablement le plus petit appareil de mesure photovoltaïque au monde, en raison de la multitude de fonctions de mesure. Les fonctions sont sélectionnées à l'aide d'un interrupteur rotatif. Les paramètres supplémentaires sont réglés avec des touches sur le boîtier. Toutes les touches et l'écran graphique sont éclairés en arrière-plan, WAS facilite considérablement l'utilisation dans des endroits ombragés, par exemple lors de mesures sur des installations photovoltaïques autonomes. La grande mémoire raccourcit considérablement la préparation des documents après la mesure.
IRM-1: Simplicité et dimensions compactes
IRM-1, petit mais indispensable pour tester les systèmes photovoltaïques. En mesurant les niveaux de rayonnement solaire, ainsi que les températures du panneau et de l'environnement, il fournit les données nécessaires pour convertir les résultats en conditions STC. Un enregistreur intégré avec une mémoire de 5000 enregistrements permet d'utiliser l'appareil comme outil dans le processus de planification de l'installation photovoltaïque, ainsi que pour diagnostiquer les problèmes d'ombrage du panneau.
Interfaces et logiciels
Les données de mesure de l'IRM-1 peuvent être transmises à un ordinateur via le port USB. De plus, l'appareil dispose d'une interface LoRa sans fil intégrée (longue portée) pour l'échange automatique de données avec l'appareil de mesure principal, même sur de longues distances. Les résultats de mesure peuvent être transmis du PVM-1020 à l'ordinateur via l'interface sans fil Bluetooth. Le stockage et l'impression des données capturées dans des formats populaires sont assurés par Sonel Reader. Pour générer un rapport dans le domaine de la protection contre les chocs électriques, le programme optionnel Sonel Reports PLUS doit être utilisé.
Ce texte a été traduit par une machine.
Modèle
- PVM-1020
- • Tension à vide d’un module PV ou d’une chaîne de modules jusqu’à 1000 V DC.
- • Tension RMS d'un réseau AC jusqu'à 600 V, y compris la mesure de fréquence.
- • Courant de court-circuit d'un module PV ou d'une chaîne de modules jusqu'à 20 A DC.
- • Résistance de l’isolation des modules PV – tension de mesure 250, 500 ou 1000 V, mesure simultanée de deux valeurs RISO+ et RISO-.
- • Résistance de l’isolation des circuits AC – tension de mesure 250, 500 ou 1000 V.
- • Résistance des conducteurs de protection et d'équilibrage de potentiel, courant de mesure ±200 mA. Mesure de résistance avec faible courant, signalisation acoustique et visuelle.
- • Mesure du courant de travail et du courant alternatif (AC) des modules PV – le tout avec des pinces extérieures.
- • Mesures de la puissance AC/DC.
- • Test de diodes avec le courant 200 mA, détection automatique de la polarisation. Test des diodes de blocage avec la tension 1000 V DC.
- IRM-1
- • Irradiation (irradiation) en W/m2 ou BTU/ft2h.
- • Température du panneau solaire en °C ou °F.
- • Température ambiante en °C ou °F..
- • Angle d'inclinaison des modules.
- • Orientation des modules.
