Name: Siemens Relais à semi-conducteurs 3RF21301AA42 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension
Brand: Siemens
SKU: 1430796
Availability: BackOrder

Contacteur électrique portant l'inscription 'SIRIUS', gris, avec plusieurs bornes à vis et l'étiquette '24V DC'.

Une armoire électrique ouverte avec différents composants électroniques et câbles disposés sur plusieurs niveaux.

Schéma électrique montrant deux diodes montées en antiparallèle avec les bornes 1L, 2T, A1+, A2-, dans un cadre rectangulaire.

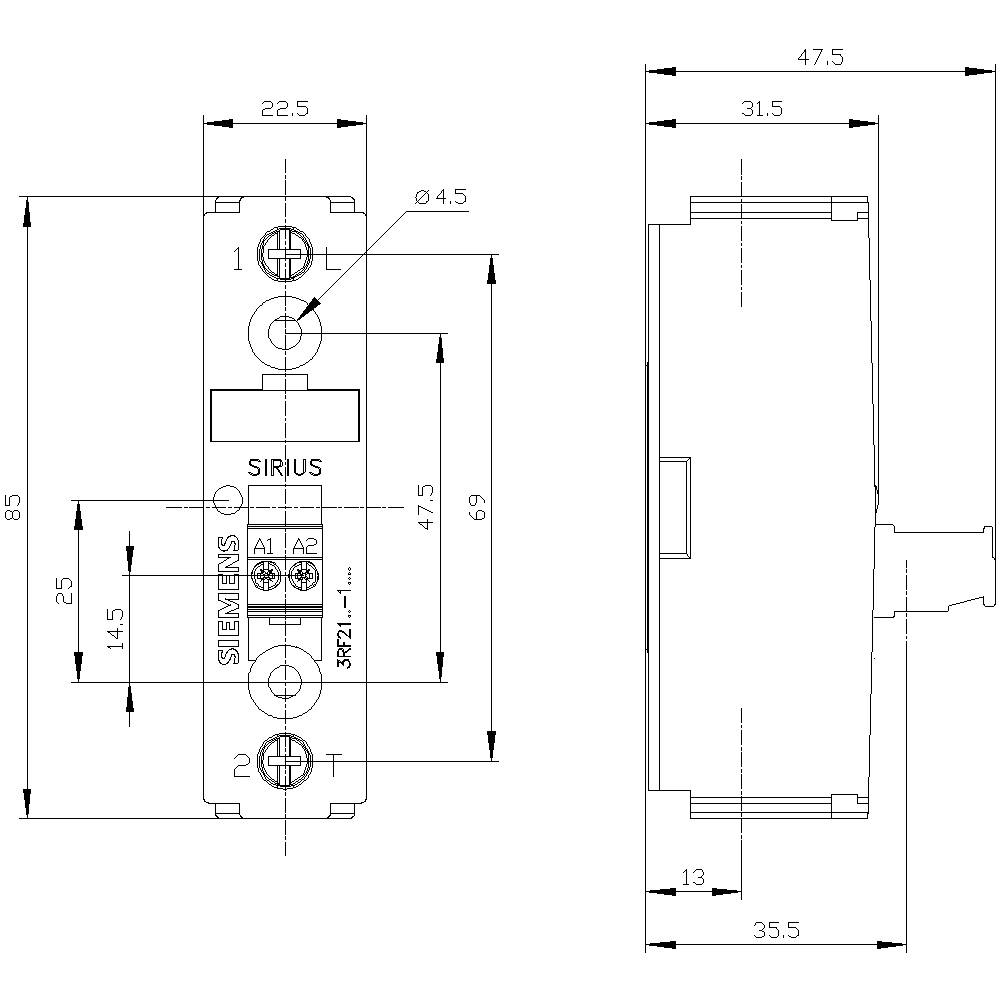

Dessin technique d'un appareil SIRIUS avec dimensions : largeur 22,5 mm, hauteur 85 mm, profondeur 47,5 mm. Bornes A1 et A2 sont marquées.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

4 V/DC

Tension de commande (max.)

30 V/DC

Tension de contact (max.)

230 V/AC

Fiche technique (PDF)

Livraison le mar. 24 novembre

Nombre

pièce(s)

Total (CHF 43.95 / pièce(s))

CHF 43.95

Prix TVA incl.

uniquement CHF 6.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Relais à semi-conducteurs, monophasé 3RF2 Largeur 22,5 mm, 30 A 24-230 V / DC 4-30 V Raccordement vissé

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: 3RF2130-1AA42

Type de commutation: à commutation au zéro de tension

Connexion: borne à vis

Tension de commande (min.): 4 V/DC

Tension de commande (max.): 30 V/DC

Gamme de tension de commande: 4 - 30 V/DC

Courant de commande (max.): 15 mA

Courant de choc (max): 300 A

Tension de contact (min.): 24 V/AC

Tension de contact (max.): 230 V/AC

Courant de charge (max.): 30 A

Tension de sortie minimale: 24 V/DC

Tension de sortie maximale: 230 V/AC

Courant de sortie (max.): 30 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 22.5 mm

Hauteur: 85 mm

Profondeur: 48 mm

Poids: 68 g

Conforme à la norme RoHS: oui

Courant continu (max.): 30 A

Contenu: 1 pc(s)

: 1

: VRAI

: 4-30 V

: 30 A

: DC

: 30 A

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Steuerspannung (max.)

Last-Strom (max.)

Steuerspannung (min.)

Schaltspannung (max.)

Ausgangsspannung (max.)

Siemens Halbleiterrelais 3RF21301AA42 30 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430796

Livraison le mar. 24 novembre

Conrad Electronic

Ce produit

30 V/DC

30 A

4 V/DC

230 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 43.95^*

Siemens Halbleiterrelais 3RF21201AA02 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430804

Livraison le jeu. 15 octobre

1 pièce(s)Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Siemens Halbleiterrelais 3RF21201AA04 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430791

Livraison le jeu. 15 octobre

3 pièce(s)Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 45.95^*

Siemens Halbleiterrelais 3RF21201AA22 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430805

Livraison le mar. 24 novembre

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Siemens Halbleiterrelais 3RF21201AA24 20 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430795

Livraison le mar. 24 novembre

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Siemens Halbleiterrelais 3RF21201AA42 20 A Schaltspannung (max.): 230 V/AC Nullspannungsschaltend 1 St.

Code produit :1430806

Livraison le jeu. 15 octobre

2 pièce(s)Conrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 33.95^*

Siemens Halbleiterrelais 3RF21201AA45 20 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :1430792

Livraison le mar. 24 novembre

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF21301AA04 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1432277

Livraison le mar. 24 novembre

Conrad Electronic

24 V/DC

30 A

15 V/DC

460 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Siemens Halbleiterrelais 3RF21301AA06 30 A Schaltspannung (max.): 600 V/AC Nullspannungsschaltend 1 St.

Code produit :1432278

Livraison le mar. 24 novembre

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 81.95^*

Siemens Halbleiterrelais 3RF21301AA24 30 A Schaltspannung (max.): 460 V/AC Nullspannungsschaltend 1 St.

Code produit :1430788

Livraison le mar. 24 novembre

Conrad Electronic

230 V/AC

30 A

110 V/AC

460 V/AC

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Documents & téléchargements

Fiche technique

Fiche technique 1430796 Siemens Relais à semi-conducteurs 3RF21301AA42 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1430796 Siemens Relais à semi-conducteurs 3RF21301AA42 30 A Tension de contact (max.): 230 V/AC à commutation au zéro de tension

Description

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 30 A 24-230 V / 4-30 V DC screw terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
