Name: Siemens Relais à semi-conducteurs 3RF20501AA22 50 A Tension de contact (max.): 230 V/AC 1 pc(s)
Brand: Siemens
SKU: 186013
Availability: BackOrder

Armoire électrique avec porte vitrée ouverte. Contient divers composants électriques et connexions de câbles.

Schéma de circuit avec deux symboles : à gauche un condensateur, à droite une diode. En haut à droite les désignations '1L', 'A1', 'A2'. À gauche un marquage indistinct.

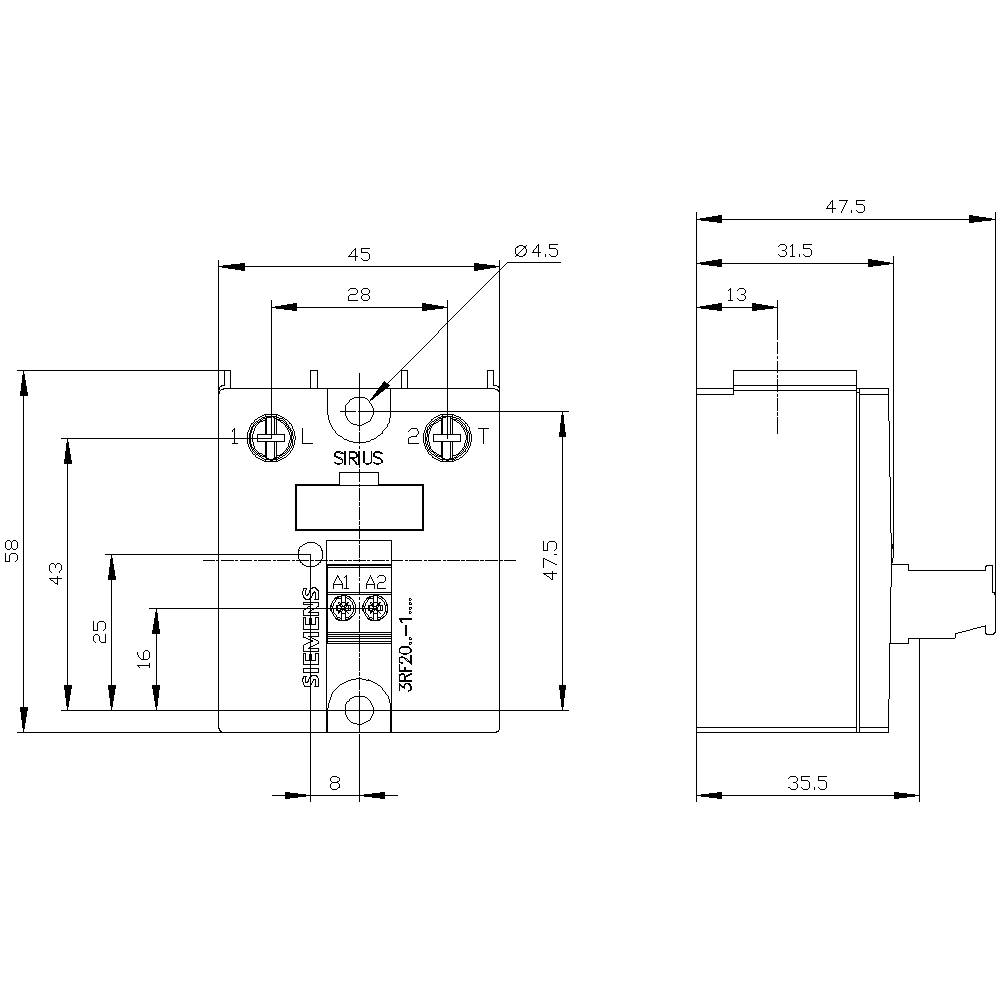

Dessin technique d'un interrupteur électrique avec des dimensions détaillées et des points de connexion.

Dessin technique d'un composant électronique avec dimensions : largeur 48 mm, hauteur 58 mm, profondeur 36 mm. Les détails montrent les points de fixation et les broches.

1/4

Photo d'application

Type d'emballage

Piece

Type de produit

Relais à semi-conducteurs

Tension de commande (min.)

110 V/AC

Tension de commande (max.)

230 V/AC

Tension de contact (max.)

230 V/AC

Fiche technique (PDF)

Livraison le mar. 8 décembre

Nombre

pièce(s)

Total (CHF 53.95 / pièce(s))

CHF 53.95

Prix TVA incl.

uniquement CHF 8.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Relais semi-conducteur Sirius 3RF20, 45 mm de largeur

Notre service pour vous

Caractéristiques techniques

Fréquence : 50/60 Hz
Tension d'isolement : 600 V
1000 V/μs
800 V

Type d'emballage: Piece

Type de produit: Relais à semi-conducteurs

Type: 3RF2050-1AA22

Tension de commande (min.): 110 V/AC

Tension de commande (max.): 230 V/AC

Gamme de tension de commande: 110 - 230 V/AC

Tension de contact (min.): 24 V/AC

Tension de contact (max.): 230 V/AC

Courant de charge (max.): 50 A

Tension de sortie minimale: 24 V/AC

Tension de sortie maximale: 230 V/AC

Courant de sortie (max.): 50 A

: IP20

Largeur: 45 mm

Conforme à la norme RoHS: oui

Courant continu (max.): 50 A

Contenu: 1 pc(s)

Tension de coupure: 24 - 230 V/AC

Type: 3RF2050-1AA22

Courant de charge: 50 A

Alim.: 24 - 230 V/AC

: 1

: VRAI

: 110-230 V

: 110-230 V

: 50 A

: AC

: 50 A

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 186013 Siemens Relais à semi-conducteurs 3RF20501AA22 50 A Tension de contact (max.): 230 V/AC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 186013 Siemens Relais à semi-conducteurs 3RF20501AA22 50 A Tension de contact (max.): 230 V/AC 1 pc(s)

Description

Semiconductor relay, 1-phase 3RF2 Overall width 45 mm, 50 A 24-230 V / 110-230 V AC screw terminal solid-state relay SIRIUS 3RF20 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
