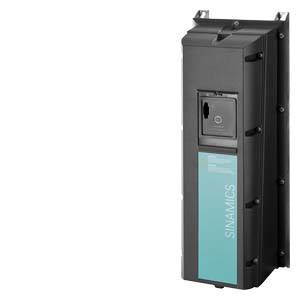

Siemens Convertisseur de fréquence 6SL3223-0DE25-5BG1 4.0 kW triphasé 380 V, 480 V
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’156.29 / pièce(s))
CHF 1’156.29
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tolérance relative de la fréquence de réseau symétrique : 5
- Tolérance de tension de réseau symétrique relative : -10
- Tension d'entrée
380 V
480 V
- Type de produit
Convertisseur de fréquence
- Puissance de sortie (max.)
4.0 kW
- Fréquence (max.)
550 Hz
- Fréquence (min.)
0 Hz
- Réseau
triphasé
- Plage de fréquence
0 Hz - 550 Hz
- Courant nominal
13.2 A
- Profondeur
249 mm
- Hauteur
540 mm
- Largeur
180 mm
IP55
- Type
6SL3223-0DE25-5BG1
- Classe de filtre
B
- Dim.
(l x H x P) 180 x 540 x 249 mm
- Référence fabricant
6SL32230DE255BG1
- Poids
6.3 kg
180
540 mm
249 mm
IP55
FAUX
U converter
3
3
FAUX
VRAI
VRAI
550 Hz
4 kW
5.5 kW
10 %
5 %
13.2 A
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 1753234 Siemens Convertisseur de fréquence 6SL3223-0DE25-5BG1 4.0 kW triphasé 380 V, 480 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1753234 Siemens Convertisseur de fréquence 6SL3223-0DE25-5BG1 4.0 kW triphasé 380 V, 480 V
Description
SINAMICS G120P Module Power PM230 avec filtre de classe B de l'indice de protection IP55/UL Type 12 3AC380 480V +10/-10% 47-63Hz Puissance low overload : 5,5kW à 150% 3S, 110% 57S, 100% 240S; température ambiante -10 à +40°C (LO) 540 x 180x 249 (h x l x p), FSB sans unité de commande et l'unité de commande approuvé pour CU230P-2 à partir de la version du micrologiciel V4.3.2 modules Power SINAMICS Module Power PM230 le spécialiste pour les pompes, ventilateurs et compresseurs pour le convertisseur de fréquence SINAMICS G120P. Le SINAMICS partie puissance donne en combinaison avec l'unité de contrôle CU230P-2 ainsi qu'un panneau de commande IOP (Intelligent Operator Panel) ou Basic Operator Panel (BOP-2) ou en option d'un cache pour le convertisseur de fréquence SINAMICS G120P compatibles. Grâce à l'indice de protection est l'utilisation dans les environnements les plus extrêmes. Le PM230 indice de protection IP55 génère que peu d'effets par le réseau ainsi que les pertes de puissance apparente. Outre les avantages de réhabilitation appropriée est en plus la protection de l'environnement. Le partie puissance PM230 indice de protection IP55 est de 0,37 kW à 90 kW pour montage mural disponible en dehors de l'armoire électrique. Les tailles FSA jusqu'FSF du module Power PM230 indice de protection IP 55, avec filtre réseau classe A pour les installations à la catégorie C2 et avec filtre de réseau classe B selon la catégorie C1 conforme à la norme EN 61800-3. Par défaut, les accessoires suivants dans la livraison : tôle de blindage et jeux de raccordement de blindage pour la connexion légale EMV de puissance et de câbles de commande, ainsi que pour les tailles FSA jusqu'à FSC fiche de raccordement pour secteur et de sortie du moteur. SINAMICS - la semelle intérieure de la famille d'entraînement pour chaque domaine d'application
Ce texte a été traduit par une machine.
