Name: Siemens 5SY41106 5SY4110-6 Disjoncteur 10 A
Brand: Siemens
SKU: 2262623
Availability: InStock

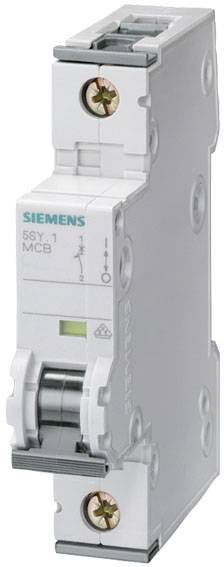

Disjoncteur unipolaire Siemens avec voyant vert, adapté à la protection des circuits électriques.

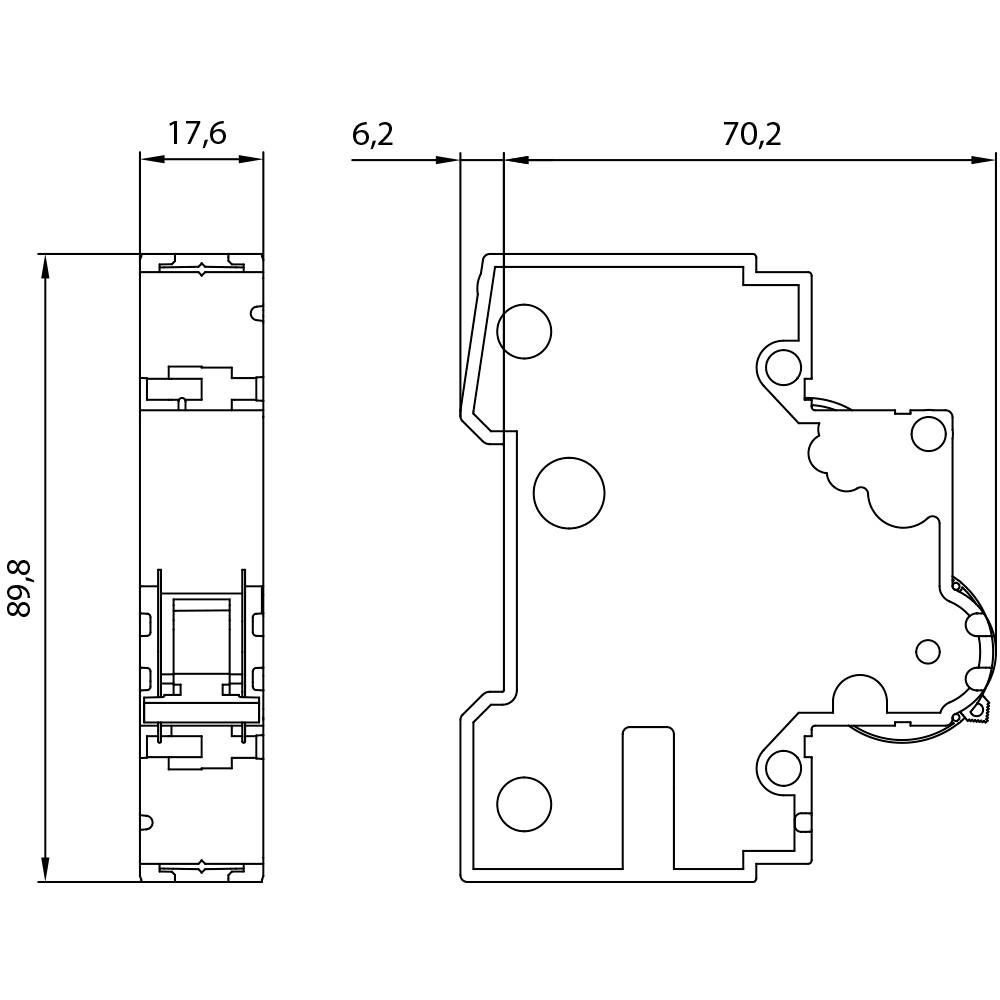

Dessin technique d'un composant rectangulaire avec les dimensions 89,8 x 17,6 x 70,2 mm et une épaisseur de 6,2 mm.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Nombre de pôles

Fusion

Courant nominal - arrondi

10 A

U<sub>NOM</sub>

230/400 V/AC

Fiche technique (PDF)

Livraison le mer. 14 octobre

44 Set(s)

Nombre

Set(s)

Total (CHF 6.95 / pièce(s))

CHF 6.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre d'unités de division : 1
Nombre de cycles d'essai / pour les tests environnementaux : 6
Couple de serrage / pour raccordement à vis / minimum : 2,5 Nm
Couple de serrage / pour raccordement à vis / maximum : 3,5 Nm
Type de base : 5SY4
Type de fixation : système de fixation rapide
Adapté à l'utilisation : génie mécanique / industrie
Position de montage: indifférente
Profondeur de montage : 70 mm
Tension d'isolation / pour AC : 440 V.
Tension d'isolation / en mode monophasé / en AC : 440 V.
Tension d'isolation / en mode multiphase / en AC : 440 V.
Durée de vie mécanique (cycles de commutation) / typique : 10000
Nombre de pôles / remarque : 1P
Emplacement / du câble d'alimentation : n'importe où
EQUIPEMENT du produit / protection contre les contacts : oui
Composant du produit / lemme combinée en haut : oui
Composant du produit / lemme combiné ci-dessous : oui
Propriétés du produit / propriétés de l'interrupteur principal selon en 60204-1: Oui
Propriété du produit / sans halogène : oui
Propriété du produit / plombable : oui
Propriété du produit / sans silicone : oui
Extension du produit / montage possible / équipement supplémentaire : oui
Pouvoir de coupure (ICU+) : 20 kA
Pouvoir de coupure courant / selon en 60898 : 10 kA
Pouvoir de coupure courant / selon IEC 60947-2: 20 kA
Pouvoir de coupure courant / à DC / selon IEC 60947-2: 15 kA
Indice de protection IP : IP20, avec conducteurs raccordés
Température ambiante / pendant le fonctionnement / minimale : -40 °C.
Température ambiante / pendant le fonctionnement / maximum : +70 °C.
Puissance dissipée / à la valeur assignée courant / à AC / en mode de fonctionnement chaud / par pôle : 1,3 W
Puissance dissipée / maximum : 1,3 W
Degré de pollution : 3
Fréquence de tension d'alimentation : 50 Hz
Fréquence de tension d'alimentation / remarque : 50/60 Hz
Catégorie de surtension III
Tension de fonctionnement / minimale : 24 V.
Numéro AWG / en tant que section de conducteur connectable codée / minimum : 18
Numéro AWG / en tant que section de conducteur connectable codée / maximum : 4
Section de conducteur connectable / simple fil : 0,75 mm² - 35 mm²
Section de conducteur connectable / fils fins / avec finition de fil : 0,75 mm² - 25 mm²
Section de conducteur connectable / plusieurs fils : 0,75 mm² - 35 mm²

UNOM: 230/400 V/AC

Type de produit: Disjoncteur

Nombre de pôles: 1

Classe de fonctionnement: 3

Fusion: B

Conforme à la norme RoHS: oui

Courant nominal - arrondi: 10 A

Courant nominal: 10 A

Couleur: multicolore

Dim.: (l x H x P) 18 x 90 x 76 mm

Contenu: 1 pc(s)

Capacité de coupure: 5 kA

Alim.: 440 V/AC

Largeur: 18 mm

Hauteur: 90 mm

Profondeur: 76 mm

Poids: 0

: AC

: 70 mm

: 10 A

: 400 V

: 50-60 MHz

: B

: 440 V

: 3

: 3

: 3

: 1

: FAUX

: IP20

: 1

: FAUX

: 0.75-35 mm²

: 0.75-35 mm²

: -40-70 °C

: FAUX

: VRAI

: 1

: 10 kA

: 10 kA

: 20 kA

: 20 kA

: 4

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2262623 Siemens 5SY41106 5SY4110-6 Disjoncteur 10 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2262623 Siemens 5SY41106 5SY4110-6 Disjoncteur 10 A

Description

Disjoncteur 230/400V 10kA, 1 pôle, B, 10A, T=70mm le disjoncteur de sécurité est un coupe-circuit pour la protection contre les courts-circuits. Les disjoncteurs Siemens, qui constituent un élément important des composants de protection SENTRON pour l'installation électrique, offrent une protection efficace des personnes et des installations en cas de surcharge et de court-circuit. Technique de montage et de raccordement confortable, composants supplémentaires uniformes et design complet - ce sont les marques de la famille d'appareils. Que ce soit pour l'infrastructure ou pour les besoins industriels, Siemens propose des disjoncteurs pour toutes les applications et tous les domaines d'utilisation. Les disjoncteurs Siemens se distinguent principalement par : 1. Protection efficace des personnes, des investissements et des installations contre les surcharges et les courts-circuits. 2. Accessoire uniforme dans une large variété facile à monter et remplaçable à tout moment. 3. Une sécurité accrue lors de l'installation grâce à la protection contre les contacts de série. 4. Desserrage sans outil du rail DIN ou de la barre omnibus grâce à une commande manuelle à coulisse pratique. 5. Affichage clair de la position de commutation. 6. Le code DataMatrix situé à l'avant de l'appareil fournit rapidement et facilement toutes les informations relatives au disjoncteur. 7. Protection conforme aux normes avec homologations internationales. Siemens propose une gamme complète d'appareils de protection, de commutation, de mesure et de surveillance, de systèmes de distribution ainsi que de commutateurs et de prises électriques pour une infrastructure électrique sûre et efficace dans les bâtiments et l'industrie.
