Siemens 4NC5432-0CH21 4NC54320CH21 Transformateur de courant monophasé Courant primaire 1000 A Courant secondaire 1 A Pa

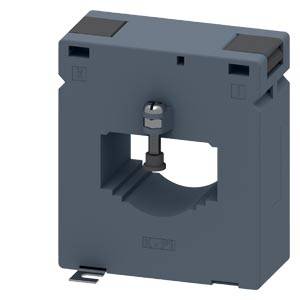

Un transformateur de courant rectangulaire gris avec un trou central et un élément de fixation en haut, utilisé pour mesurer les courants électriques.

Photo non contractuelle

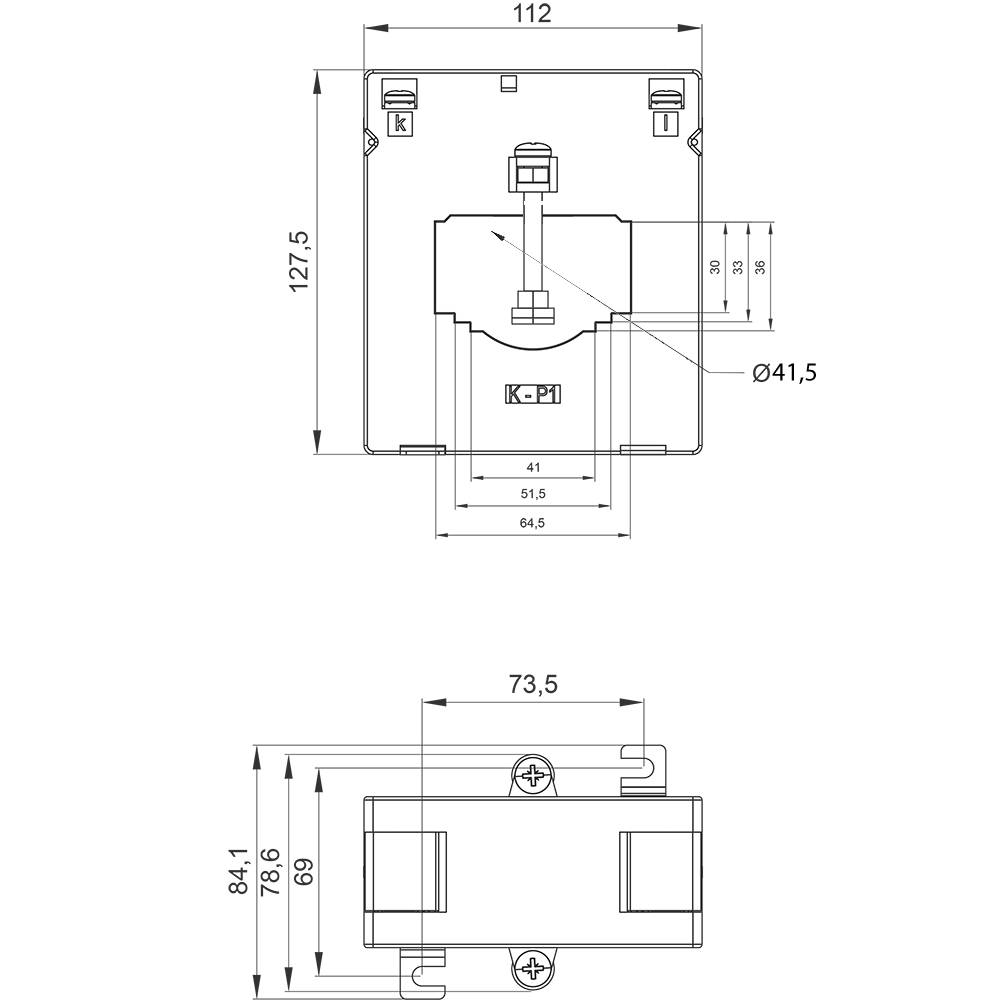

Dessin technique d'un dispositif rectangulaire avec dimensions et annotations. Sont présentées les vues de face et de côté avec des dimensions détaillées.

1/2

Photo non contractuelle

Fiche technique (PDF)

Livraison le Mo., 2. Nov.

Nombre

pièce(s)

Total (CHF 129.46 / pièce(s))

CHF 139.23

-7 %

CHF 129.46

excl. TVA

uniquement CHF 13.93

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

TRANSFORMATEUR DE COURANT 1000/1A, 10 VA KL1,0.

Courant d'entrée (courant) 1000 A
Courant de sortie 1 A
Diam. de passage du conducteur 41 mm

Caractéristiques techniques

Indice de protection : IP20
Température ambiante : -30 °C à +55 °C
Fréquence de fonctionnement : 50/60 Hz

Type de produit: Transformateur de courant monophasé

Type de fixation: Fixation par vis

Courant primaire: 1000 A

Courant secondaire: 1 A

: 10 VA

Diam. de passage du conducteur: 41 mm

Catégorie de précision: 1

Type: 4NC5432-0CH21

Dim.: (L x l x H) 77 x 112 x 127.5 mm

Poids: 1012 g

Courant de sortie: 1 A

Courant d'entrée: 1000 A

Passage de conducteur (l): 41 mm

Passage de conducteur (h x l): 41 x 41 mm

Passage de conducteur (H): 41 mm

Largeur: 112 mm

Hauteur: 127.5 mm

Longueur: 77 mm

: Attachable current transformer

: 1

: 41 mm

: 1

: 1000 A

: 10 VA

: 1 A

: FS 10

: VRAI

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Primärstrom

Leistung

Sekundärstrom

Leiterdurchführung Ø

Siemens 4NC5121-2DC21 4NC51212DC21 Stromwandler 1phasig Primärstrom 150 A Sekundärstrom 5 A Leiterdurchführung (H x B):19 x 19 mm Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1700799

150 A

2.5 VA

5 A

19 mm

Siemens 4NC5121-2FA21 4NC51212FA21 Stromwandler 1phasig Primärstrom 150 A Sekundärstrom 5 A Schraubbefestigung 1 St.

Code produit :1700800

150 A

1 VA

5 A

Siemens 4NC5122-0CE21 Stromwandler 1phasig Primärstrom 200 A Sekundärstrom 1 A Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1700801

200 A

5 VA

1 A

19 mm

Siemens 4NC5123-0CE21 4NC51230CE21 Stromwandler 1phasig Primärstrom 250 A Sekundärstrom 1 A Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1700802

250 A

5 VA

1 A

19 mm

Siemens 4NC5123-2DE21 4NC51232DE21 Stromwandler 1phasig Primärstrom 250 A Sekundärstrom 5 A Leiterdurchführung (H x B):19 x 19 mm Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1706513

250 A

5 VA

5 A

19 mm

Siemens 4NC5112-0CB21 4NC51120CB21 Stromwandler 1phasig Primärstrom 50 A Sekundärstrom 1 A Leiterdurchführung (H x B):19 x 19 mm Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1728566

50 A

1.2 VA

1 A

19 mm

Siemens 4NC5113-2CB21 4NC51132CB21 Stromwandler 1phasig Primärstrom 60 A Sekundärstrom 5 A Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1728567

60 A

1.2 VA

5 A

19 mm

Siemens 4NC5115-0CC21 4NC51150CC21 Stromwandler 1phasig Primärstrom 75 A Sekundärstrom 1 A Leiterdurchführung (H x B):19 x 19 mm Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1728568

75 A

2.5 VA

1 A

19 mm

Siemens 4NC5115-2CC21 4NC51152CC21 Stromwandler 1phasig Primärstrom 75 A Sekundärstrom 5 A Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1728686

75 A

2.5 VA

5 A

19 mm

Siemens 4NC5117-0CC21 4NC51170CC21 Stromwandler 1phasig Primärstrom 100 A Sekundärstrom 1 A Leiterdurchführung (H x B):19 x 19 mm Leiterdurchführung Ø:19 mm Schraubbefestigung 1 St.

Code produit :1728687

100 A

2.5 VA

1 A

19 mm

Documents & téléchargements

Fiche technique

Fiche technique 1729264 Siemens 4NC5432-0CH21 4NC54320CH21 Transformateur de courant monophasé Courant primaire 1000 A Courant secondaire 1 A Pa

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1729264 Siemens 4NC5432-0CH21 4NC54320CH21 Transformateur de courant monophasé Courant primaire 1000 A Courant secondaire 1 A Pa

Description

Transformateur de courant 1000/1A, 10 va KL1,0 convertisseur de courant enfichable 4NC. Les convertisseurs de courant enfichables sont utilisés pour les courants nominaux primaires de 40 A à 3000 A, le courant nominal secondaire de 5 A ou 1 A et les classes de 0,2S, 0,5 et 1. Ils sont également adaptés pour les fonctions de mesure avec PAC et ai Energy Meter en raison d'une meilleure précision et sont utilisés dans le domaine de la construction mécanique, en particulier pour les nouvelles installations à puissance électrique moyenne ou dans la construction d'installations.
