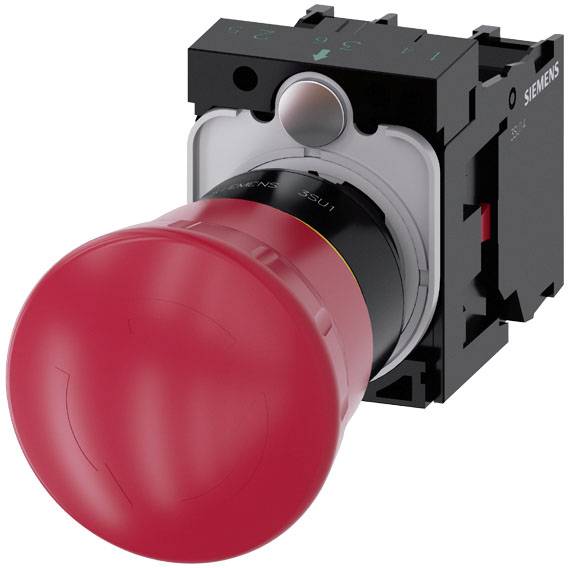

Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 Coup de poing d'arrêt d'urgence avec arrêt d'urgence bouton rouge décrochage
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 35.11 / pièce(s))
CHF 35.11
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de fixation : fixation du panneau avant
- Nombre de positions de commande : 1
- Type d'actionneur : verrouillage forcé
- Largeur de montage (encastrement) : 40 mm
- Hauteur : 46,4 mm
- Matériau / de l'actionneur : plastique
- Fonction du produit / fonction d'ARRÊT d'urgence : oui
- Couple de serrage / des vis dans le support / maximum : 1,2 Nm
- Profondeur d'installation 70,6 mm
- Forme / ouverture de montage : ronde
- Matériau / support : plastique
- Fonction du produit / fonction d'arrêt d'urgence : oui
- Fréquence de commutation / maximum [1/h] : 600
- Indice de protection IP / borne de raccordement : IP20, vis de serrage serrées
- Résistance aux vibrations : 10... 500 Hz : 5g
- Classe de protection des équipements : II
- Tolérance positive du diamètre de montage : 0,4 mm
- Fonction du produit / ouverture forcée : oui
- Section de conducteur connectable / à un fil / avec finition de fil / maximum 0,75 mm²
- Section de conducteur connectable / à un fil / avec finition de fil / minimale : 0,5 mmm²
- Section de conducteur connectable / à un fil / sans finition de fil / maximum : 1,5 mmm²
- Section de conducteur connectable / à un fil / sans finition de fil / minimale : 1 mmm²
- Section de conducteur connectable / fils fins / avec finition de fil / maximum : 1,5 mmm²
- Section de conducteur connectable / fils fins / avec finition de fil / minimum : 0,5 mmm²
- Section de conducteur connectable / à fils fins / sans finition de fil / maximum : 1,5 mmm²
- Section de conducteur connectable / à fils fins / sans finition de fil / minimale : 1 mmm²
- Nombre de modules de contact : 2
- Couple de serrage / des vis dans le support / minimum : 1 Nm
- Type de section de conducteur connectable / pour les câbles AWG : 2x (18... 14)
- Type de section de conducteur connectable / à un fil / avec finition de fil : 2x (0,5... 0,75 mm²)
- Type de section de conducteur connectable / à un fil / sans finition de fil : 2x (1,0... 1,5 mm²)
- Type de section de conducteur connectable / à fils fins / avec finition de fil : 2x (0,5... 1,5 mm²)
- Type de section de conducteur connectable / à fils fins / sans finition de fil : 2x (1,0... 1,5 mm²)
- Type de contact / contacts auxiliaires : alliage d'argent
- Numéro AWG / en tant que section de conducteur connectable codée / maximum : 14
- Numéro AWG / en tant que section de conducteur connectable codée / minimum : 18
- Type de fixation / des modules et accessoires : fixation sur panneau avant
- Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / maximum : 500 V.
- Tension de fonctionnement / à AC / à 50 Hz / valeur assignée / minimale : 5 V.
- Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / maximum : 500 V.
- Tension de fonctionnement / à AC / à 60 Hz / valeur assignée / minimale : 5 V.
- Tension de fonctionnement / à DC / valeur assignée / maximum : 500 V.
- Tension de fonctionnement / à DC / valeur assignée / minimale : 5 V.
- Courant continu / du disjoncteur de sécurité C caractéristique [A] : 10
- Tension d'isolation / valeur de mesure : 500 V.
- Composant du produit / ampoule : non
- Type de tension / tension de fonctionnement : AC/DC
- Résistance aux chocs / valeur mesurée : 6 kV
- Courant thermique : 10 A.
- Degré de pollution : 3
- Couple de serrage / pour contacts auxiliaires / pour raccordement à vis / max. : 0,9 Nm
- Couple de serrage / pour contacts auxiliaires / pour raccordement à vis / minimum : 0,8 Nm
- Type d'emballage
Piece
- Type de produit
Coup de poing d'arrêt d'urgence
- Spécificités
avec arrêt d'urgence
- Type d'éclairage
sans
- Type d'actionnement
bouton
- Couleur
rouge
- Couleur boîtier
rouge
- Ø bouton
40 mm
- Connexion
raccord à vis
- Mode de décrochage
décrochage par rotation
- Forme
Rond
- Découpe façade
22 mm. rund mm
- Fonctions
à accrochage

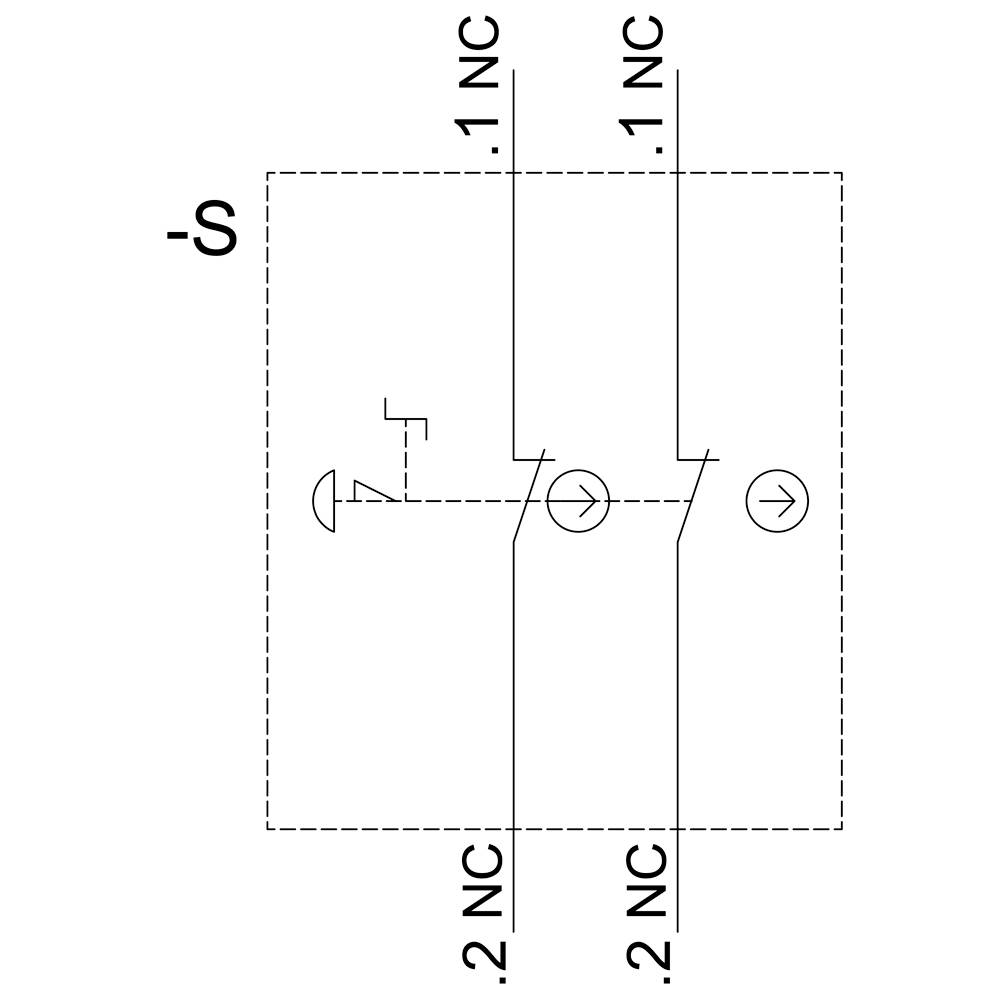

- Type de contact
2 NF (R)
- Durée de vie mécanique
300000
- Durée de vie électrique
300000
- Ø de montage
22.3 mm
- Modèle
Appareil complet
IP66
IP67
IP69/IP69K
- Température min.
-25 °C
- Température max.
+70 °C
- Position de commutation
1 x Off/On
- Largeur
30 mm
- Hauteur
40 mm
- Diamètre
40 mm
- Contenu
1 pc(s)
- Dim.
(Ø x H) 40 mm x 40 mm
- Conforme à la norme RoHS
oui
- Profondeur
70.6 mm
- Type
3SU1100-1HB20-1PA0
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 2863877 Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 Coup de poing d'arrêt d'urgence avec arrêt d'urgence bouton rouge décrochage
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2863877 Siemens 3SU11001HB201PA0 3SU1100-1HB20-1PA0 Coup de poing d'arrêt d'urgence avec arrêt d'urgence bouton rouge décrochage
Description
Bouton-poussoir à tête bombée d'arrêt D'URGENCE, 22 mm, rond, plastique, rouge, 40 mm, encliquetage forcé, conformément à la norme DIN en ISO 13850, déverrouillage par rotation, sans plaque de protection jaune, avec support, 1Ö, 1Ö, raccordement à vis bouton-poussoir à tête bombée NOT-HALT SIRIUS ACT selon DIN en ISO 13850 pour la commande d'applications de sécurité avec sécurité anti-surlistage.
Sous la marque SIRIUS ACT, Siemens propose un portefeuille unique d'appareils de commande et de signalisation avec des homologations de produits dans le monde entier, dans trois séries de design modernes en métal véritable robuste et en plastique de haute qualité.
Le concept de fixation innovant simplifie le montage jusqu'à ce qu'une seule main et aucun outil spécial ne soit nécessaire pour cela. Comme trous de montage, les trous sont suffisants car une protection anti-torsion à 100% est déjà intégrée.
Grâce à son degré de protection élevé, les appareils robustes sont adaptés à l'industrie et conviennent à une utilisation en extérieur. Même le nettoyage avec jet haute pression est possible. Ni la poussière, ni les huiles, ni les alcalis agressifs ne peuvent perturber le fonctionnement fiable.
En plus du câblage standard, la plupart des appareils peuvent également être reliés à la commande via PROFINET, AS-interface ou IO-Link. Vous réduisez ainsi votre câblage, minimisez les sources d'erreurs et gagnez plus de flexibilité.
Le configurateur graphique en ligne vous permet de sélectionner et de commander des appareils, boîtiers et étiquettes. Une documentation complète (par ex. manuel, données 3D, schéma de connexion) est disponible.
Versions disponibles : diamètre de champignon 30/40/60 mm, éclairé/non éclairé, à traction/rotation/déverrouillage par serrure.
Remarque : appareil complet, livré avec support et modules.
SIRIUS ACT - performance en action action lors de la commande et du rapport. Simple à monter, simple à fort, tout simplement parfait.
