Siemens 3RW5076-6AB15 3RW50766AB15 Démarreur progressif Puissance moteur à 400 V 250 kW Puissance moteur à 230 V 132 kW

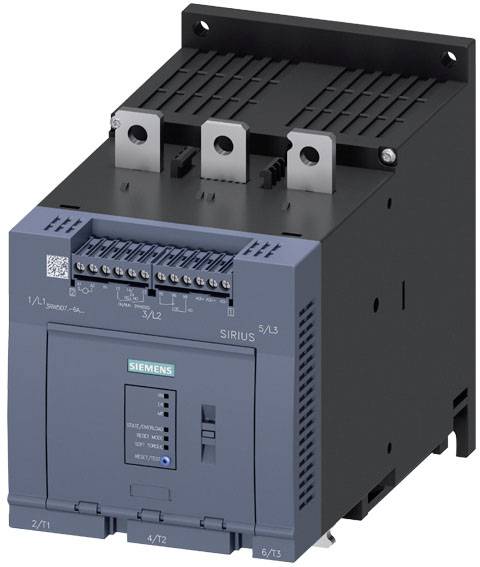

Un contacteur Siemens SIRIUS, un appareil électrique principalement utilisé pour la commande et la protection des moteurs électriques.

Photo non contractuelle

Rangée d'armoires électriques avec plusieurs systèmes de commutation, câbles câblés et connexions dans un bâtiment industriel.

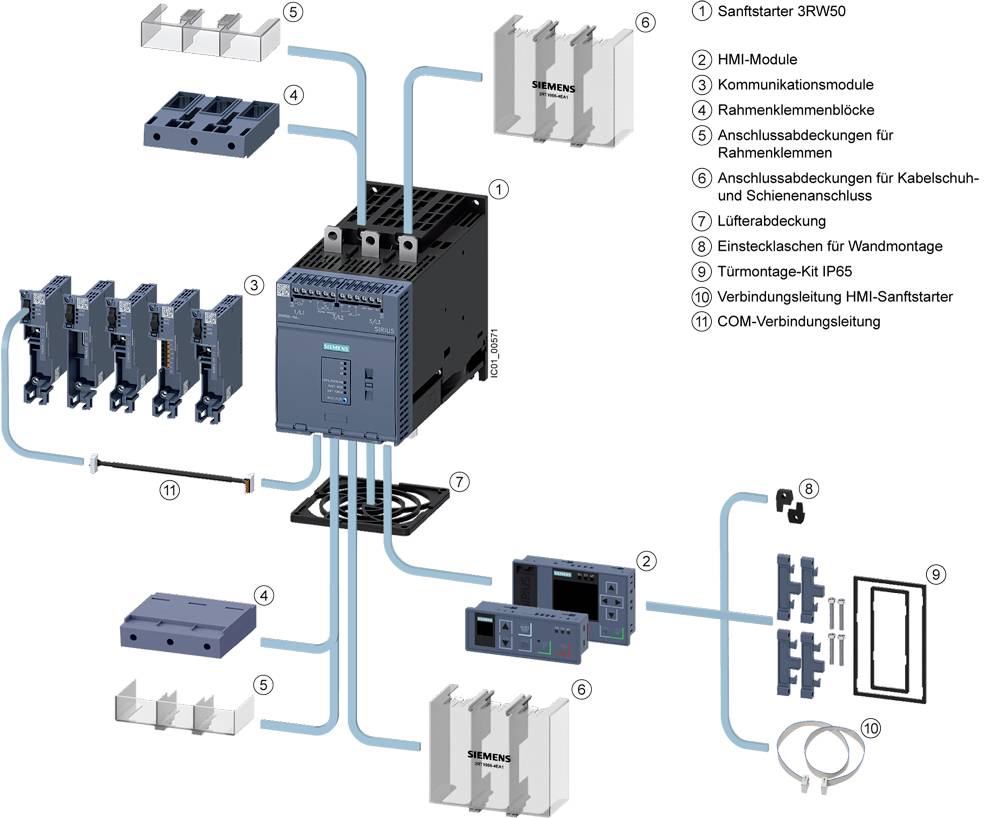

Schéma d'un montage d'armoire électrique industrielle avec étiquettes : modules IHM, modules de communication, câbles, capots et composants, numérotés pour référence.

Schéma de câblage d'un relais temporisé à la mise sous tension avec trois contacts : 1L1, 3L2, 5L3. Illustre les états de commutation et les connexions.

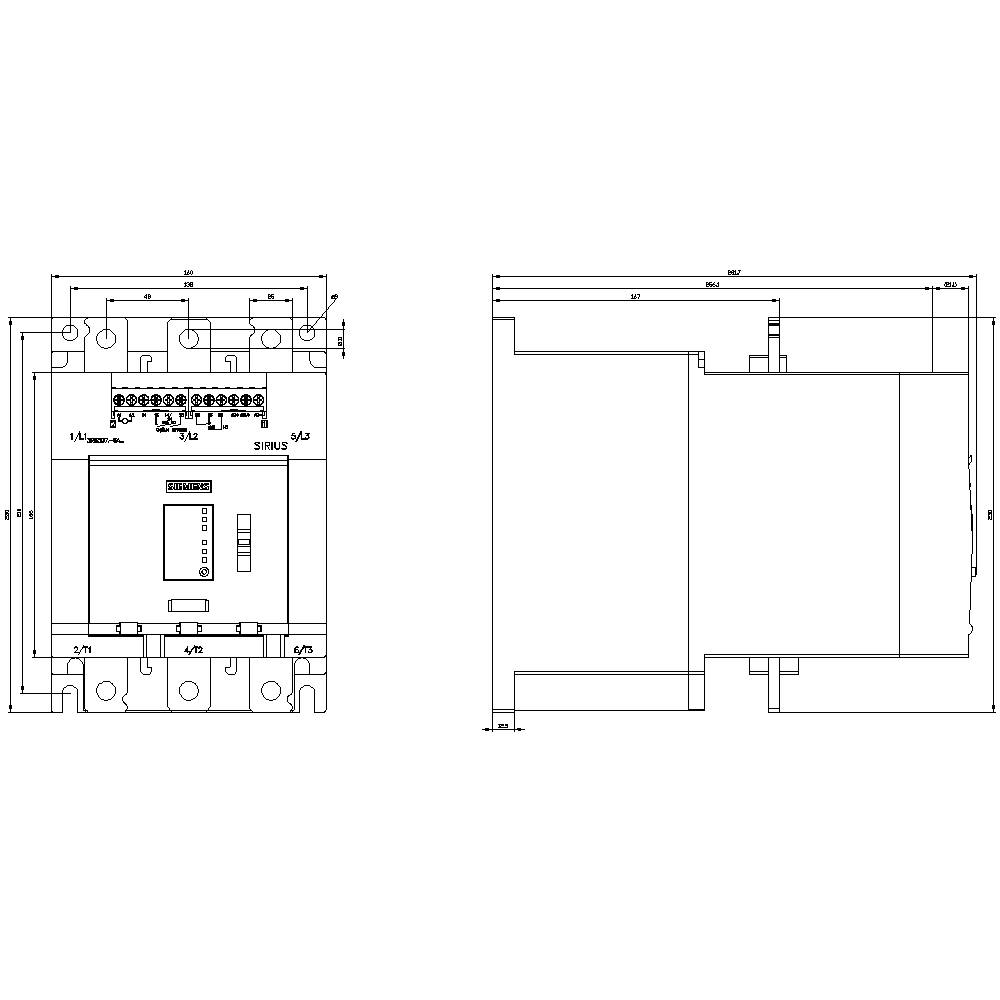

Dessin technique d'un interrupteur électrique avec des dimensions détaillées, des détails de raccordement et la forme du boîtier, en vue de face et de côté.

1/5

Photo non contractuelle

Fiche technique (PDF)

Livraison le Mo., 2. Nov.

Nombre

Set(s)

Total (CHF 3’468.96 / pièce(s))

CHF 3’468.96

excl. TVA

Livraison gratuite

uniquement CHF 148.56

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Nombre d'entrées numériques : 1
Type de protection moteur : électronique, déclenchement en cas de surcharge thermique du moteur
Type de fixation : fixation par vis
Fréquence de fonctionnement : 50/60 Hz
Tension d'isolement : 600 V
Indice de protection : IP00
Type de sortie numérique : 2 contacts NO / 1 contact inverseur (CO)
Taille du démarreur progressif : S12

Tension moteur: 200-600 V

Type de produit: Démarreur progressif

Courant de raccordement: 470 A

Puissance moteur à 230 V: 132 kW

Puissance moteur à 400 V: 250 kW

Tension nominale: 200 V
600 V

Modèle: Variante de produit : AC 110-250 V.

Référence fabricant: 3RW50766AB15

Courant nominal: 470 A

Courant nominal - arrondi: 470 A

Type: 3RW5076-6AB15

Temps d’arrêt: 20 s

Dim.: (l x H x P) 160 x 230 x 282 mm

Connexion: borne à vis

Largeur: 160 mm

Hauteur: 230 mm

Profondeur: 282 mm

Température max.: +60 °C

Température min.: -25 °C

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Nennstrom - gerundet

Motorleistung bei 400 V

Motorleistung bei 230 V

Nennspannung

Siemens "delete" Sanftstarter Motorleistung bei 400 V 1.1 kW Motorleistung bei 230 V 0.55 kW 200 V, 400 V Nennstrom 3 A

Code produit :2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Sanftstarter Motorleistung bei 400 V 11 kW Motorleistung bei 230 V 5.5 kW 200 V, 480 V Nennstrom 25 A

Code produit :2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Sanftstarter Motorleistung bei 400 V 18.5 kW Motorleistung bei 230 V 11 kW 200 V, 480 V Nennstrom 38 A

Code produit :2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 480 V Nennstrom 143 A

Code produit :2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Sanftstarter Motorleistung bei 400 V 75 kW Motorleistung bei 230 V 37 kW 200 V, 600 V Nennstrom 143 A

Code produit :2262697

143 A

75 kW

37 kW

200 V600 V

Documents & téléchargements

Fiche technique

Fiche technique 2864252 Siemens 3RW5076-6AB15 3RW50766AB15 Démarreur progressif Puissance moteur à 400 V 250 kW Puissance moteur à 230 V 132 kW

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864252 Siemens 3RW5076-6AB15 3RW50766AB15 Démarreur progressif Puissance moteur à 400 V 250 kW Puissance moteur à 230 V 132 kW

Description

Démarreur progressif SIRIUS 200-600 V 470 A, bornes à vis AC 110-250 V sortie analogique démarreur progressif SIRIUS 3RW50 performance de base pour des applications simples pour l'entrée et la sortie en douceur des moteurs synchrones triphasés.
Démarrage en continu, réduction des pics de courant, élimination des variations de tension du réseau au démarrage, décharge du réseau d'alimentation, réduction de la charge mécanique dans l'entraînement, gain de place et de câblage considérable par rapport aux starters et convertisseurs étoile-triangle, commutation sans entretien et manipulation simple. La dérivation intégrée permet une construction très compacte, économise de l'énergie et réduit le chauffage dans l'armoire de commande. Les fonctions de surveillance intelligentes protègent le démarreur progressif contre la surchauffe et le moteur contre les surcharges. En outre, vous pouvez limiter le courant à une valeur maximale réglable pendant la montée en puissance. La fonction innovante Soft-Torque garantit un démarrage en douceur du moteur. La réinitialisation à distance intégrée vous permet de résoudre rapidement et facilement les interférences. Homologations internationales (par ex. IEC et UL/CSA) également pour les applications à risque d'explosion (ATEX ou CEI ex).
Les démarreurs progressifs Basic performance 3RW50 sont disponibles pour les réseaux jusqu'à 600 V dans une plage de puissance allant jusqu'à 315 kW avec des tensions de circuit de commande de 24 V ou 110-250 V et sont disponibles en permanence avec raccordement à vis et à ressort. Différentes variantes d'appareils sont disponibles pour la sortie analogique et la protection du moteur thermique.
Les modules de communication en option permettent la connexion via PROFINET, PROFIBUS et Modbus TCP. Différents modules HMI sont disponibles pour l'installation dans la porte de l'armoire de commande.
Les démarreurs progressifs 3RW50 détachent la série éprouvée 3RW40 (taille S6 à S12).
Démarreur progressif SIRIUS 3RW5 - aussi flexible que votre tâche.

Ce texte a été traduit par une machine.
