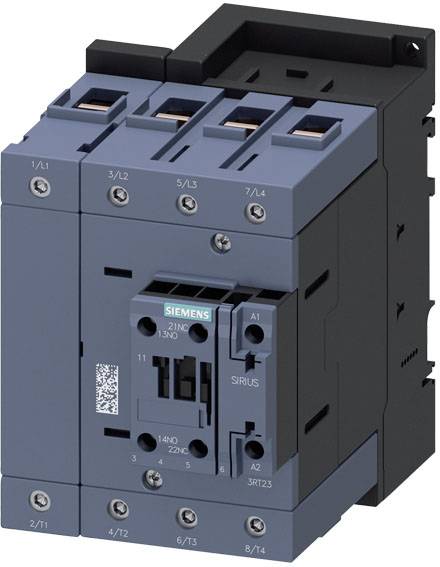

Siemens 3RT2348-1NF30 Contacteur 1 NO (T), 1 NF (R) 690 V avec varistance 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Contacteur
Nombre de pôles
4 pôles
Tension nominale
690 V
Connexion
raccord à vis
Type
3RT2348-1NF30
Fiche technique (PDF)
Nombre
Total (CHF 587.37 / pièce(s))
CHF 587.37
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Nombre de contacts NO / sur le contacteur / pour les contacts auxiliaires : 1
- Nombre de contacts NO / pour les contacts principaux : 4
- Nombre de contacts NO / pour contacts auxiliaires : 1
- Nombre de contacts NO / pour contacts auxiliaires / montage : 2
- Nombre de contacts NO / pour contacts auxiliaires / commutation non retardée : 1
- Nombre d'ouvreur / sur le contacteur / pour les contacts auxiliaires : 1
- Nombre d'ouvreur / pour contacts auxiliaires : 1
- Nombre d'ouvreur / pour contacts auxiliaires / montage possible : 2
- Nombre d'ouvreur / pour contacts auxiliaires / commutation non retardée : 1
- Courant de fonctionnement à AC-1 / à 400 V / à température ambiante 40 °C : 160 A.
- Puissance de serrage de la bobine de l'interrupteur à courant continu : 76 W.
- Type de section de conducteur connectable / pour câbles AWG / pour contacts principaux : 2x (10... 1/0), 1x (10... 2)
- Type de section de conducteur connectable / pour câbles AWG / pour contacts auxiliaires : 2x (20... 16), 2x (18... 14)
- Hauteur de montage au-dessus de NN / max. : 2000 m
- Montage en série : oui
- Protection contre les contacts à l'avant : en cas de contact vertical à l'avant
- Tension d'isolation du circuit principal en cas de degré de pollution 3 : 690 V.
- Durée de vie mécanique (cycles de commutation) du contacteur avec bloc de commutateurs auxiliaire monté / typique : 10000000
- Contact miroir : oui
- Résistance aux chocs du circuit principal : 8 kV
- Extension du produit / commutateur auxiliaire : oui
- Type de produit
Contacteur
- Type
3RT2348-1NF30
- Dimensions
S3
- Nombre de pôles
4 pôles
- Type de contact
1 NO (T)
1 NF (R)
- Tension nominale
690 V
- Tension de commande (min.)
83 V/AC
83 V/DC
- Tension de commande (max.)
155 V/AC
155 V/DC
- Gamme de tension de commande
83, 83 - 155, 155 V/AC, V/DC
- Spécificités
avec varistance
- Type de montage
fixation par vis
fixation par encliquetage
pour profilé
- Connexion
raccord à vis
- Durée de vie mécanique
10000000
- Temps de réponse
57 ms
- Temps de descente
70 ms
IP00
IP20
- Température min.
-25 °C
- Température max.
+60 °C
- Largeur
96 mm
- Hauteur
140 mm
- Profondeur
152 mm

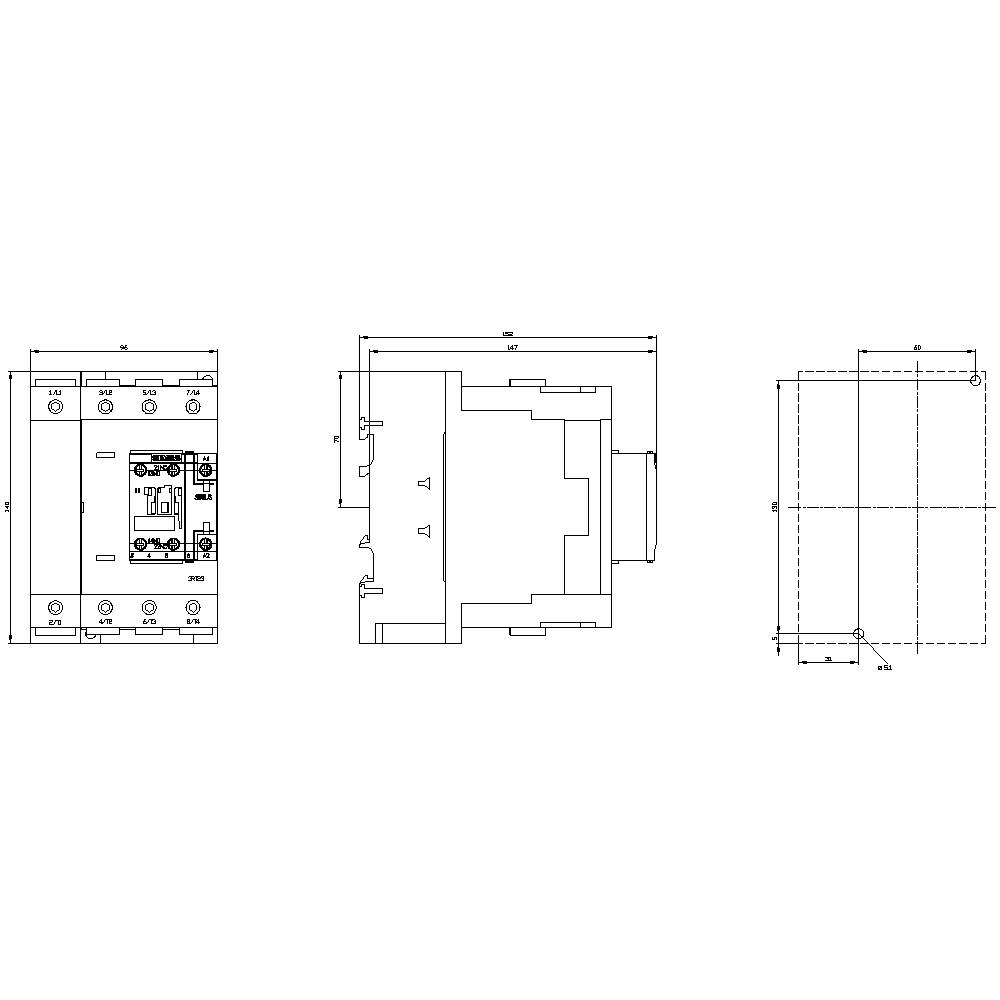

- Dim.
(l x H x P) 96 x 140 x 152 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2863666 Siemens 3RT2348-1NF30 Contacteur 1 NO (T), 1 NF (R) 690 V avec varistance 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2863666 Siemens 3RT2348-1NF30 Contacteur 1 NO (T), 1 NF (R) 690 V avec varistance 1 pc(s)
Description
Contacteur AC-1, 160 A, 400 V / 40 °C, 4 pôles, AC/DC 83-155 V, 50/60 Hz, avec varistance intégrée, contacts auxiliaires : 1 S + 1 Ö, raccord à vis contacteur SIRIUS 3RT23 pour la commutation de consommateurs résistés.
Les contacteurs 3RT23 font partie de la boîte à outils SIRIUS avec ses produits parfaitement adaptés. Ils vous séduiront par leur grande puissance, leur construction compacte et leur fiabilité de contact élevée. Ils peuvent être combinés avec d'autres composants dans la branche consommateurs. De nombreuses combinaisons d'appareils sont testées en usine. Les contacteurs offrent une connexion optimale à la commande pour chaque application (parallèle, via ASI ou IO-Link). Les commutateurs auxiliaires intégrés réduisent la complexité de votre structure. Les connexions à l'avant permettent un câblage simple. Les contacteurs 3RT23 sont homologués pour le climat et dans le monde entier (par ex. IEC et UL/CSA).
Ils sont disponibles en différentes tailles et dans une large gamme de puissance en mode AC et DC. En plus de la technique de vissage, les appareils sont également disponibles en permanence avec connexion à ressort pour une connexion rapide, sans entretien et sans secousses.
Les accessoires complets, tels que les commutateurs auxiliaires, les déclencheurs auxiliaires, etc., sont identiques pour toutes les tailles.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.
