Siemens 3RA28152AW10 3RA2815-2AW10 Contact auxiliaire multifonction 1 pc(s) Plage temporelle: 0.05 - 100 s 1 inverseur (

L'image montre un appareil de commutation Siemens SIRIUS, modèle 3RA2815, adapté pour 24-240V AC/DC. Il dispose de commandes frontales et de bornes de connexion.

Photo non contractuelle

Un armoire électrique ouverte remplie de composants électriques et de câblages, organisés de manière ordonnée sur différents niveaux.

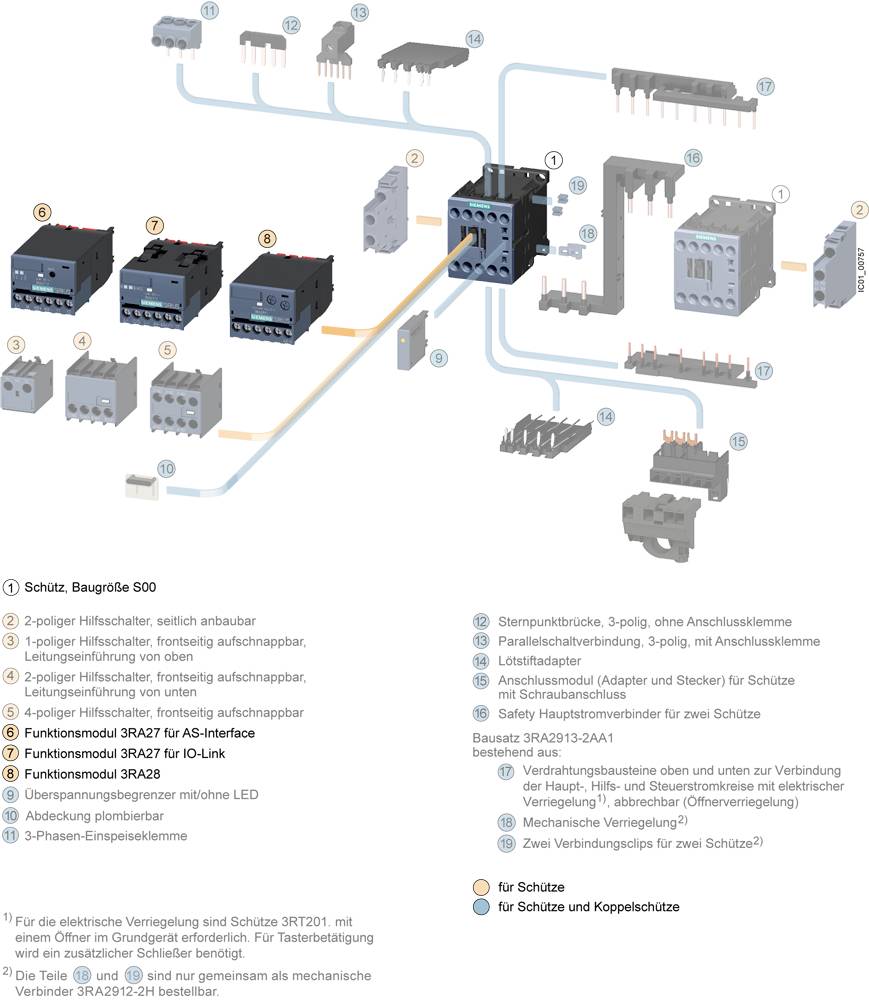

Diagramme des protecteurs et accessoires. Il présente différents protecteurs et modules avec des descriptions sur les types, les fonctions et les connexions.

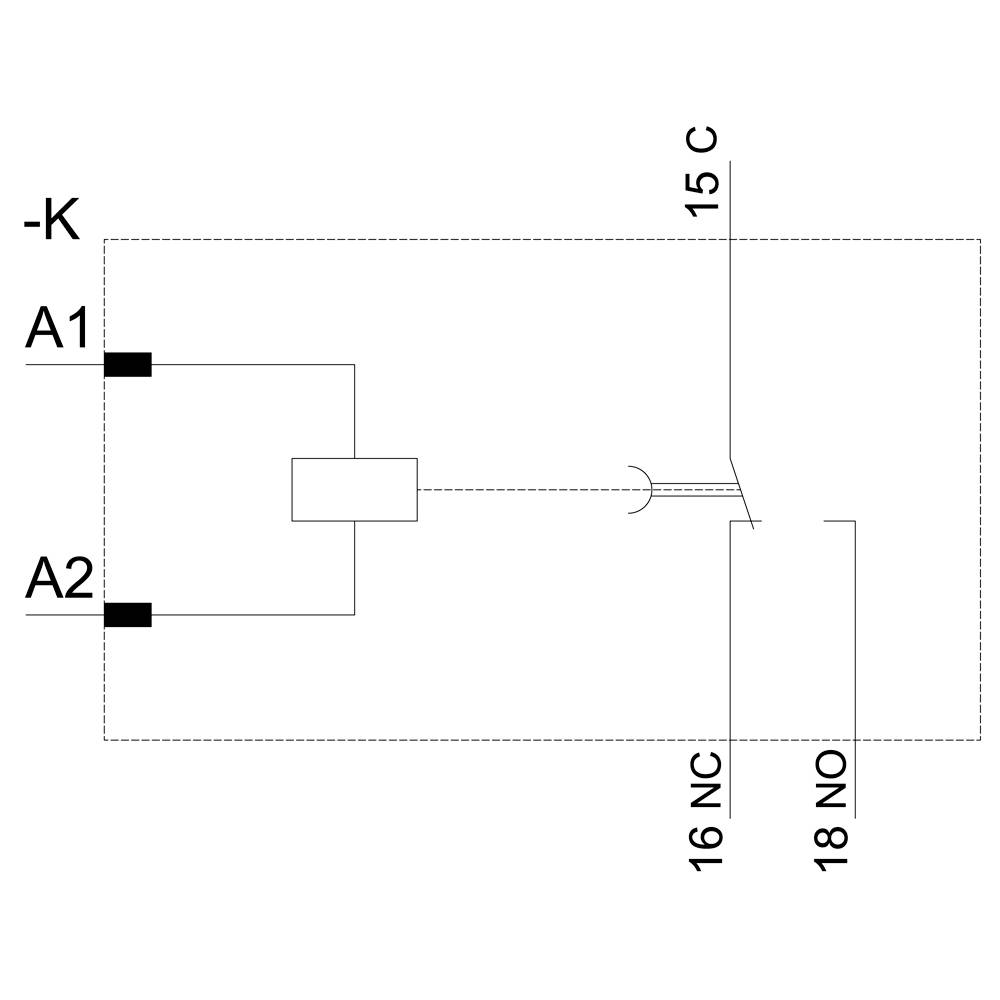

'Schéma de câblage d'un relais avec bobine sur A1 et A2, contacts 15C, 16NC et 18NO représentés.'

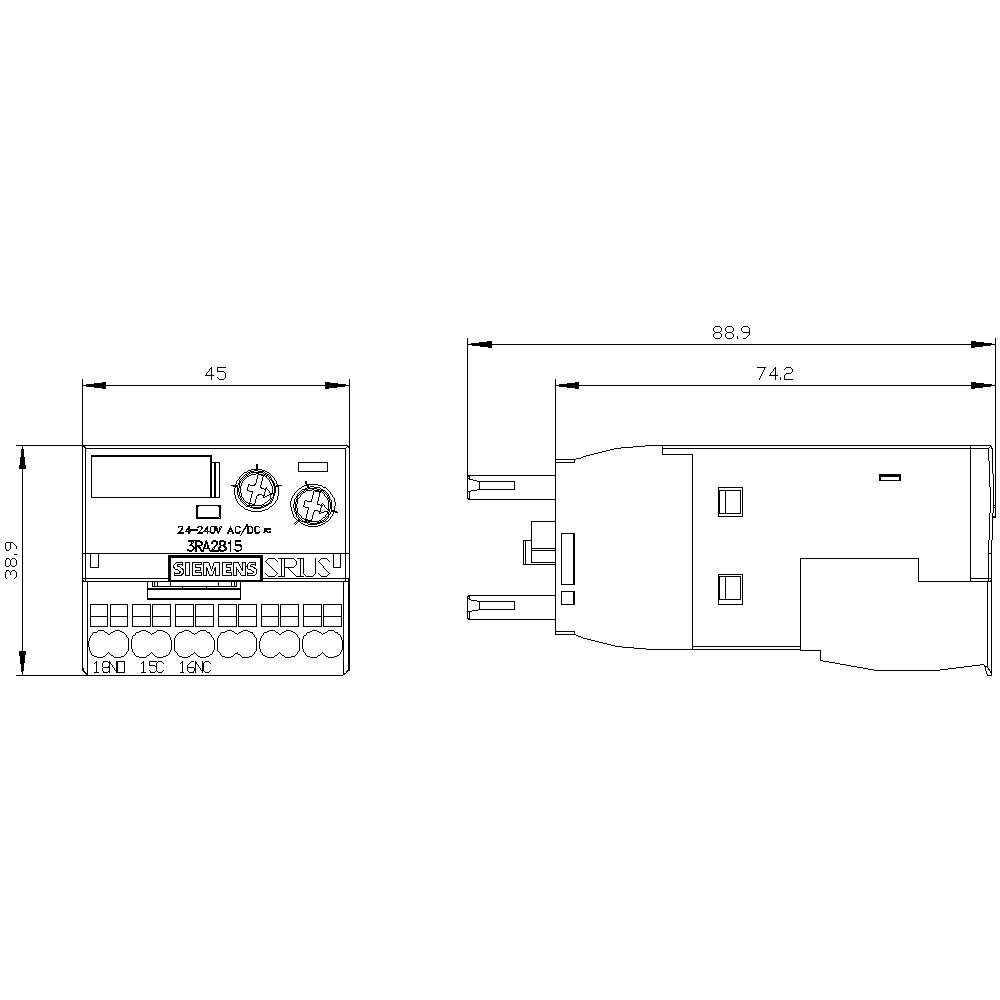

Dessin technique d'un appareil électrique avec vue de face et vue latérale. Dimensions : 45 x 88,9 mm. Détails des connexions visibles.

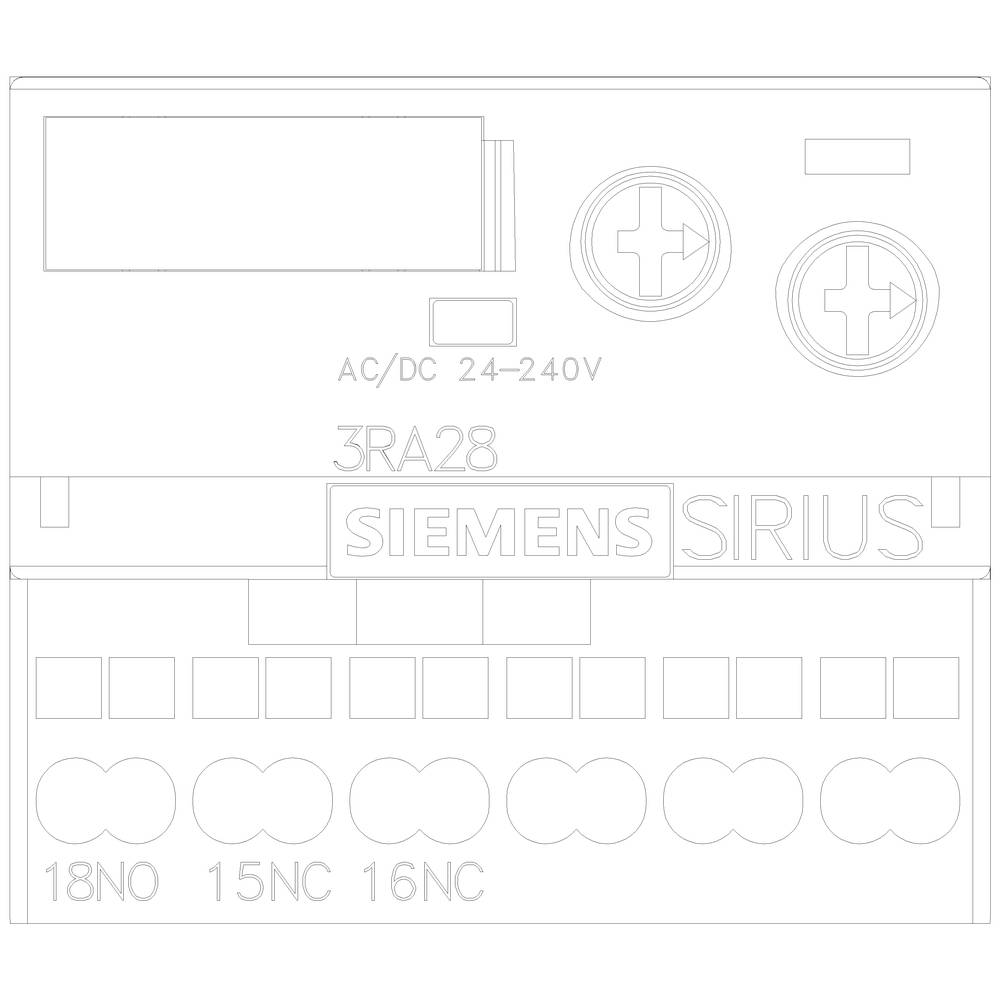

Un contacteur Siemens Sirius avec le numéro de modèle 3RA28 pour AC/DC 24-240V. Indique les bornes 18NO, 15NC, 16NC.

1/6

Photo non contractuelle

Type de produit

Contact auxiliaire

Modèle

multifonction

Fonctions

Temporisation à la coupure

Tension de fonctionnement min.

24 V

Tension de fonctionnement max.

240 V

Fiche technique (PDF)

Livraison le Mo., 12. Okt.

Nombre

pièce(s)

Total (CHF 75.81 / pièce(s))

CHF 75.81

excl. TVA

uniquement CHF 9.29

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Contact auxiliaire temporisé électroniquement, retardé au déclenchement, sans signal de commande, relais : 1 W, plage de temps 0,05-100 s, AC/DC 24-240 V, 50/60 Hz, varistor pour l'amortissement des bobines de contacteur intégré, raccordement à ressort, encliquetable en façade sur contacteurs 3RT20 et contacteurs auxiliaires 3RH2

Type de produit: Contact auxiliaire

Type: 3RA2815-2AW10

Modèle: multifonction

Connexion: raccordement à ressort

Fonctions: Temporisation à la coupure

Tension de fonctionnement min.: 24 V

Tension de fonctionnement max.: 240 V

Tension de fonctionnement: 24 - 240 V

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi

Plage temporelle (min.): 0.05 s

Plage temporelle (max.): 100 s

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 45 mm

Hauteur: 38 mm

Profondeur: 74 mm

Dim.: (l x H x P) 45 x 38 x 74 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: Electronic

: 0

: 0

: 1

UKCA: oui

Variantes(Les prix indiqués sont excl.TVA, frais de port en sus )

Ausführung

Anschluss

Produkt-Art

Funktionen

Betriebsspannung max.

Siemens 3RA28152AW10 3RA2815-2AW10 Hilfsschalter Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Code produit :1746554

Ce produit

Multifunktional

Federzuganschluss

Hilfsschalter

Rückfallverzögerung

240 V

Siemens 3RA28311DH10 3RA2831-1DH10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s

Code produit :1699414

Multifunktional

Zeitrelais

Ansprechverzögerung

240 V

Siemens 3RA28312DH10 3RA2831-2DH10 Zeitrelais 1 St. Zeitbereich: 0.05 - 100 s

Code produit :1699415

Federzuganschluss

Zeitrelais

Ansprechverzögerung

240 V

Siemens 3RA28142FW10 3RA2814-2FW10 Hilfsschalter Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Öffner Piece

Code produit :1704935

Multifunktional

Federzuganschluss

Hilfsschalter

Rückfallverzögerung

240 V

Siemens 3RA28321DG10 3RA2832-1DG10 Zeitrelais Ausschaltverzögert 1 St. Zeitbereich: 0.05 - 100 s

Code produit :1741890

Ausschaltverzögert

Schraubklemme

Zeitrelais

Rückfallverzögerung

90 V

Siemens 3RA28111CW10 3RA2811-1CW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s

Code produit :1746543

Multifunktional

Zeitrelais

Ansprechverzögerung

240 V

Siemens 3RA28112CW10 3RA2811-2CW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Code produit :1746544

Multifunktional

Federzuganschluss

Zeitrelais

Ansprechverzögerung

240 V

Siemens 3RA28121DW10 3RA2812-1DW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s Piece

Code produit :1746545

Multifunktional

Schraubklemme

Zeitrelais

Rückfallverzögerung

240 V

Siemens 3RA28122DW10 3RA2812-2DW10 Zeitrelais Multifunktional 1 St. Zeitbereich: 0.05 - 100 s Piece

Code produit :1746546

Multifunktional

Federzuganschluss

Zeitrelais

Rückfallverzögerung

240 V

Siemens 3RA28131AW10 3RA2813-1AW10 Hilfsschalter 1 St. Zeitbereich: 0.05 - 100 s 1 Wechsler

Code produit :1746547

Hilfsschalter

Ansprechverzögerung

240 V

Documents & téléchargements

Fiche technique

Fiche technique 1746554 Siemens 3RA28152AW10 3RA2815-2AW10 Contact auxiliaire multifonction 1 pc(s) Plage temporelle: 0.05 - 100 s 1 inverseur (

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1746554 Siemens 3RA28152AW10 3RA2815-2AW10 Contact auxiliaire multifonction 1 pc(s) Plage temporelle: 0.05 - 100 s 1 inverseur (

Description

Relais à temporisation interrupteur auxiliaire retardé à la retombée sans signal de commande électronique, 1 contact inverseur 24...240 V CA/CC Plage de temps 0,05...100 s encliquetable en face avant pour contacteurs 3RT2 S00-S3 Borne à ressort Varistance intégrée pour l'amortissement des Bobine de contacteur intégrée
