Name: Siemens 3NP11511DA10 Interrupteur-sectionneur à fusibles Taille du fusible = 2 400 A 240 V/AC, 120 V/DC 1 pc(s)
Brand: Siemens
SKU: 2864081
Availability: BackOrder

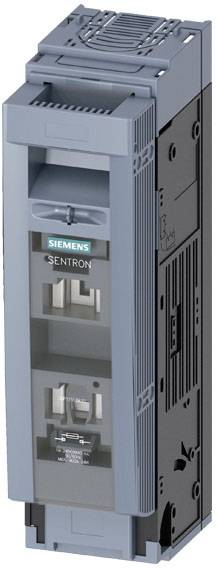

Disjoncteur 'SENTRON' de Siemens, boîtier gris-noir, disposition verticale. Pour la protection contre les surcharges électriques et les courts-circuits.

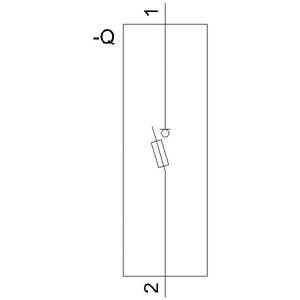

Schéma de circuit avec résistance R, connecté aux points de commutation 1 et 2. La tension -Q agit sur le circuit.

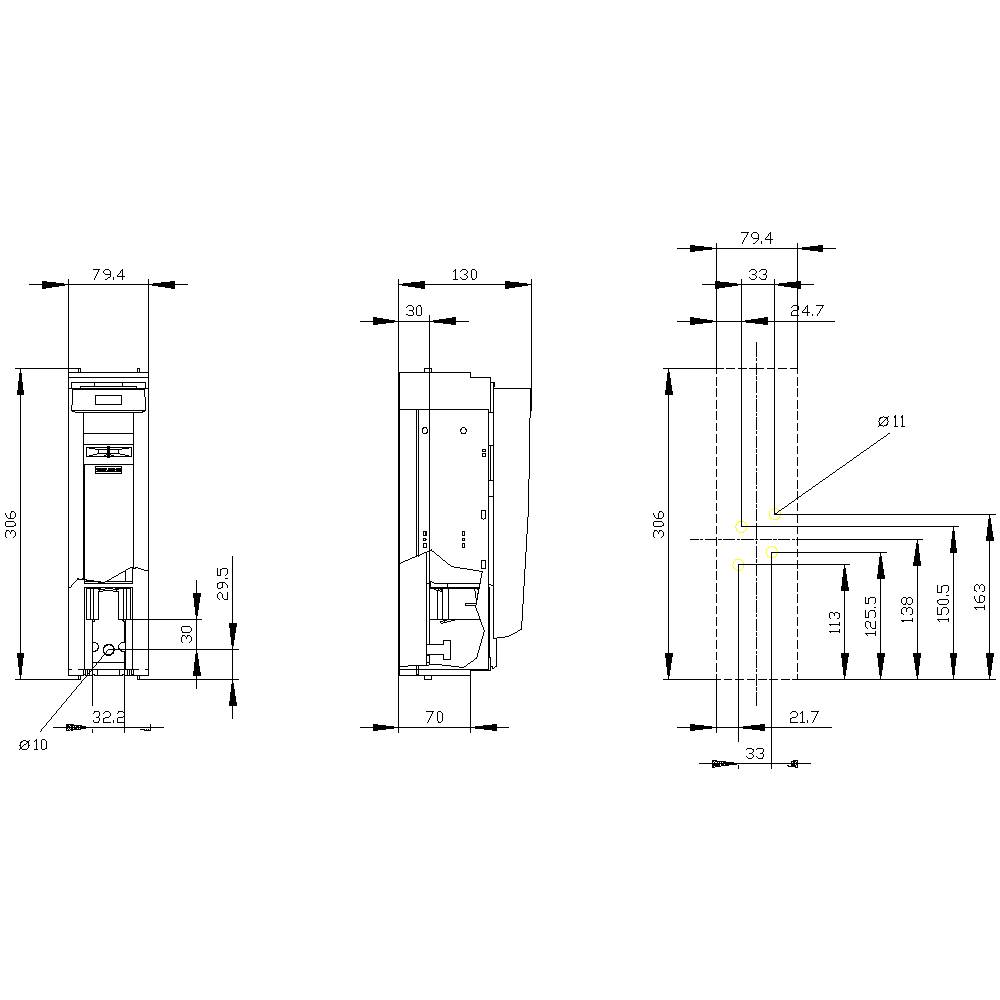

Dessin technique d'un appareil avec vue de face, latérale et de dessus. Les dimensions détaillées sont indiquées en millimètres.

1/3

Photo non contractuelle

Type de produit

Interrupteur-sectionneur à fusibles

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

400 A

Modèle

Plan de recouvrement 70 mm

Fiche technique (PDF)

Livraison le ven. 13 novembre

Nombre

Set(s)

Total (CHF 121.95 / pièce(s))

CHF 121.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : connexion de rail
Type de technique de raccordement : connexion plate
Type d'actionneur : poignée de couvercle
Couple de serrage / pour raccordement à vis / minimum : 10 Nm
Couple de serrage / pour raccordement à vis / maximum : 12 Nm
Type d'appareil : pour montage et montage sur plaque de montage
Taille de la languette de séparation : 2 et 1
Type de fixation : fixation au sol
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage : horizontale/verticale
Durée de vie mécanique (cycles de commutation) / typique : 1000
Position / de l'actionneur : avant
EQUIPEMENT / verrouillage du produit : oui
Propriété du produit / plombable : oui
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Indice de protection IP : IP40
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
Indice de protection IP / ouvert : IP20
Résistance à l'onde de choc : 8 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / max. : 55 °C.
Puissance dissipée / maximum : 48 W
Degré de pollution : 3
Tension d'isolement : 690 V
Section de conducteur connectable / pour contacts principaux / plusieurs fils / minimum : 25 mm²
Section de conducteur connectable / pour contacts principaux / multibrins / maximum 240 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 25 mmm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum 240 mm²
Type de section de conducteur connectable / de conducteur lamelé / maximum : 34 x 18 mm

Modèle: Plan de recouvrement 70 mm

Type de produit: Interrupteur-sectionneur à fusibles

Taille du fusible: 2

Nombre de pôles: 1

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 79.4 x 306 x 130 mm

Contenu: 1 pc(s)

Courant nominal: 400 A

Courant nominal - arrondi: 400 A

Tension nominale: 240 V/AC
120 V/DC

Largeur: 79.4 mm

Hauteur: 306 mm

Profondeur: 130 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Polzahl

Siemens 3NC1091 Sicherungslasttrennschalter 32 A 690 V/AC, 800 V/DC 12 St.

Code produit :2262479

Livraison le lun. 19 octobre

2 Set(s)Conrad Electronic

32 A

pièce(s)

Min.: 1

Multiples: 1

CHF 135.95^*

Siemens 3NJ41013BF01 Sicherungslasttrennschalter Sicherungsgröße = 0 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862199

Livraison le ven. 13 novembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Siemens 3NJ41033CF02 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862200

Livraison le lun. 30 novembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 544.95^*

Siemens 3NJ41033CF12 Sicherungslasttrennschalter Sicherungsgröße = 00 160 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862201

Livraison le lun. 30 novembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 599.95^*

Siemens 3NJ41213BF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862202

Livraison le ven. 13 novembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Siemens 3NJ41233BT01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862203

Livraison le ven. 13 novembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 273.95^*

Siemens 3NJ41233CF01 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862204

Livraison le ven. 13 novembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 689.95^*

Siemens 3NJ41233CF11 Sicherungslasttrennschalter Sicherungsgröße = 1 250 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862205

Livraison le lun. 30 novembre

Conrad Electronic

250 A

pièce(s)

Min.: 1

Multiples: 1

CHF 669.95^*

Siemens 3NJ41333BF01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862206

Livraison le ven. 13 novembre

Conrad Electronic

400 A

pièce(s)

Min.: 1

Multiples: 1

CHF 249.95^*

Siemens 3NJ41333BT01 Sicherungslasttrennschalter Sicherungsgröße = 2 400 A 690 V/AC, 440 V/DC 1 St.

Code produit :2862207

Livraison le ven. 13 novembre

Conrad Electronic

400 A

pièce(s)

Min.: 1

Multiples: 1

CHF 277.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2864081 Siemens 3NP11511DA10 Interrupteur-sectionneur à fusibles Taille du fusible = 2 400 A 240 V/AC, 120 V/DC 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2864081 Siemens 3NP11511DA10 Interrupteur-sectionneur à fusibles Taille du fusible = 2 400 A 240 V/AC, 120 V/DC 1 pc(s)

Description

Sentron, interrupteur sectionneur à fusible 3NP1, 1 pôle, NH2, 400 A, pour montage et montage sur plaque de montage, connexion plate, niveau de recouvrement 70 mm
