Name: Siemens 3NP11441BC10 Interrupteur-sectionneur à fusibles Taille du fusible = 1 250 A 690 V/AC, 440 V/DC 1 pc(s)
Brand: Siemens
SKU: 2864077
Availability: BackOrder

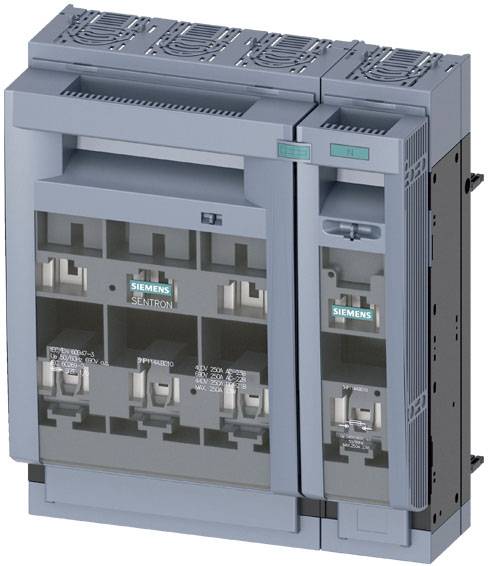

Un disjoncteur électrique gris-bleu de Siemens, avec l'interrupteur principal à gauche et la zone d'accessoires à droite. Adapté pour les installations industrielles.

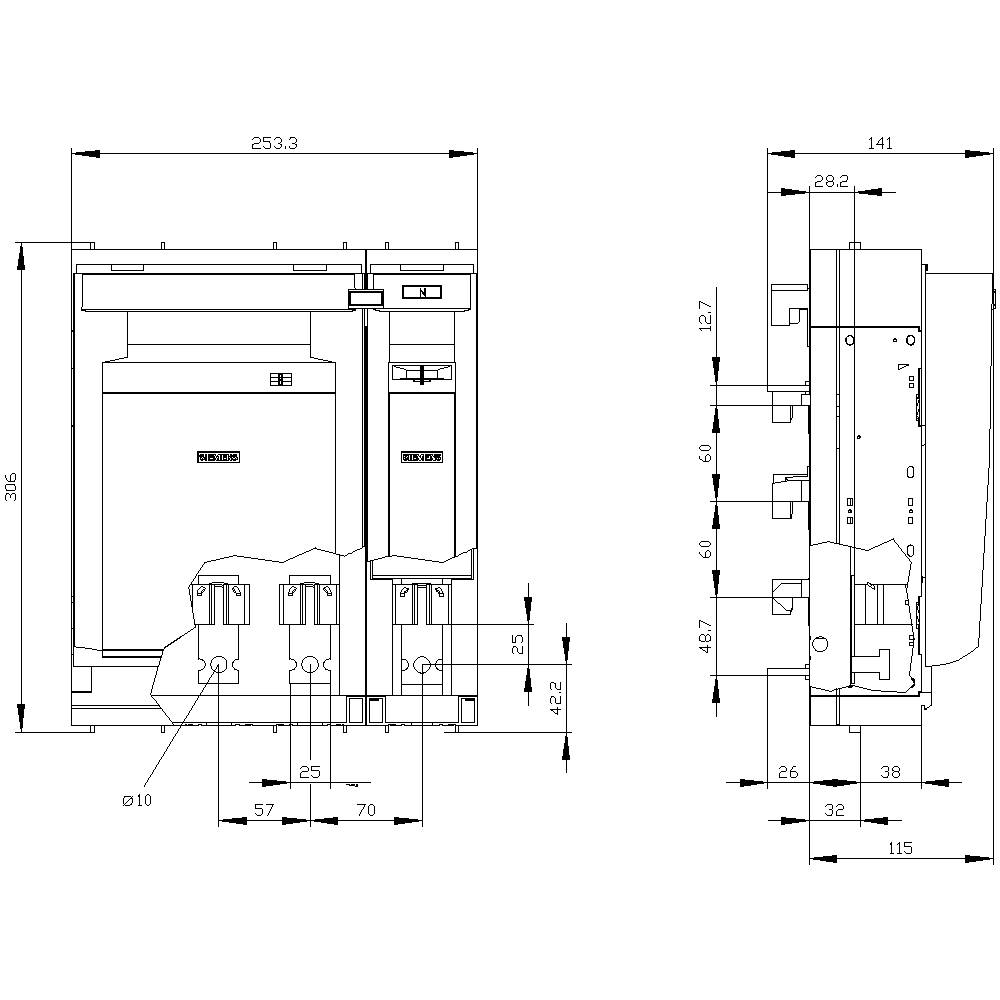

Dessin technique d'un appareil électrique avec vue de face et vue latérale, incluant les dimensions en millimètres pour l'installation et le raccordement.

1/2

Photo non contractuelle

Type de produit

Interrupteur-sectionneur à fusibles

Taille du fusible

Nombre de pôles

Courant nominal - arrondi

250 A

Modèle

Plan de recouvrement 32/70 mm

Fiche technique (PDF)

Livraison le ven. 6 novembre

Nombre

Set(s)

Total (CHF 387.95 / pièce(s))

CHF 387.95

Prix TVA incl.

Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion électrique / pour circuit principal : connexion de rail
Type de technique de raccordement : connexion plate
Type d'actionneur : poignée de couvercle
Modèle de barre omnibus : épaisseur de barre collectrice 5 ou 10 mm
Couple de serrage / pour raccordement à vis / minimum : 10 Nm
Couple de serrage / pour raccordement à vis / maximum : 12 Nm
Type d'appareil : pour système de barre omnibus 8us 60mm
Taille de la languette de séparation : 1 et 0
Type de fixation : barre omnibus
Convient à l'utilisation / coupe-circuit : oui
Convient à l'utilisation / interrupteur de sécurité : oui
Adapté à l'utilisation / interrupteur d'entretien / de réparation : oui
Position de montage : horizontale/verticale
Durée de vie mécanique (cycles de commutation) / typique : 1600
Position / de l'actionneur : avant
EQUIPEMENT / verrouillage du produit : oui
Propriété du produit / plombable : oui
Extension du produit / commutateur auxiliaire : oui
Extension du produit / en option / possibilité de fermeture : oui
Extension du produit / en option / surveillance des fusibles : oui
Extension du produit / en option / surveillance de panne de phase : oui
Extension du produit / en option / surveillance de protection contre les surtensions : oui
Indice de protection IP : IP40
Indice de protection IP / avec interrupteur fermé / avec cache ou cache-câble : IP40
Indice de protection IP / avec interrupteur fermé / sans cadre ni gaine de câble : IP30
Indice de protection IP / ouvert : IP20
Résistance à l'onde de choc : 8 kV
Température ambiante / pendant le fonctionnement / minimale : -25 °C.
Température ambiante / pendant le fonctionnement / max. : 55 °C.
Puissance dissipée / maximum : 101 W.
Degré de pollution : 3
Tension d'isolement : 690 V
Entraxe de barres : 60 mm
Largeur du rail de collecte de courant / minimale : 12 mm
Largeur de la barre collectée de courant / maximum 30 mm
Section de conducteur connectable / pour contacts principaux / multibrins / minimum : 16 mm²
Section de conducteur connectable / pour contacts principaux / plusieurs fils / maximum : 150 mm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / minimale : 16 mmm²
Section de conducteur connectable / pour contacts principaux / à un ou plusieurs fils / maximum 150 mm²
Type de section de conducteur connectable / de conducteur lamelé / maximum 25 x 18 mm

Modèle: Plan de recouvrement 32/70 mm

Type de produit: Interrupteur-sectionneur à fusibles

Taille du fusible: 1

Nombre de pôles: 4

Conforme à la norme RoHS: oui

Dim.: (l x H x P) 253.7 x 306 x 142.2 mm

Contenu: 1 pc(s)

Courant nominal: 250 A

Courant nominal - arrondi: 250 A

Tension nominale: 690 V/AC
440 V/DC

Largeur: 253.7 mm

Hauteur: 306 mm

Profondeur: 142.2 mm

UKCA: oui
