Name: Siemens 3NA3801 Cartouche-fusible avec afficheur de sécurité mécanique Adapté pour (fusibles) Taille de fusible 000 - 4
Brand: Siemens
SKU: 2262430
Availability: InStock

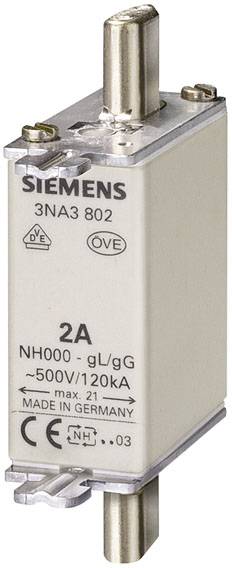

'Fusible de marque Siemens, type NH000 -gL/gG, 2A, 500V/120kA, fabriqué en Allemagne.'

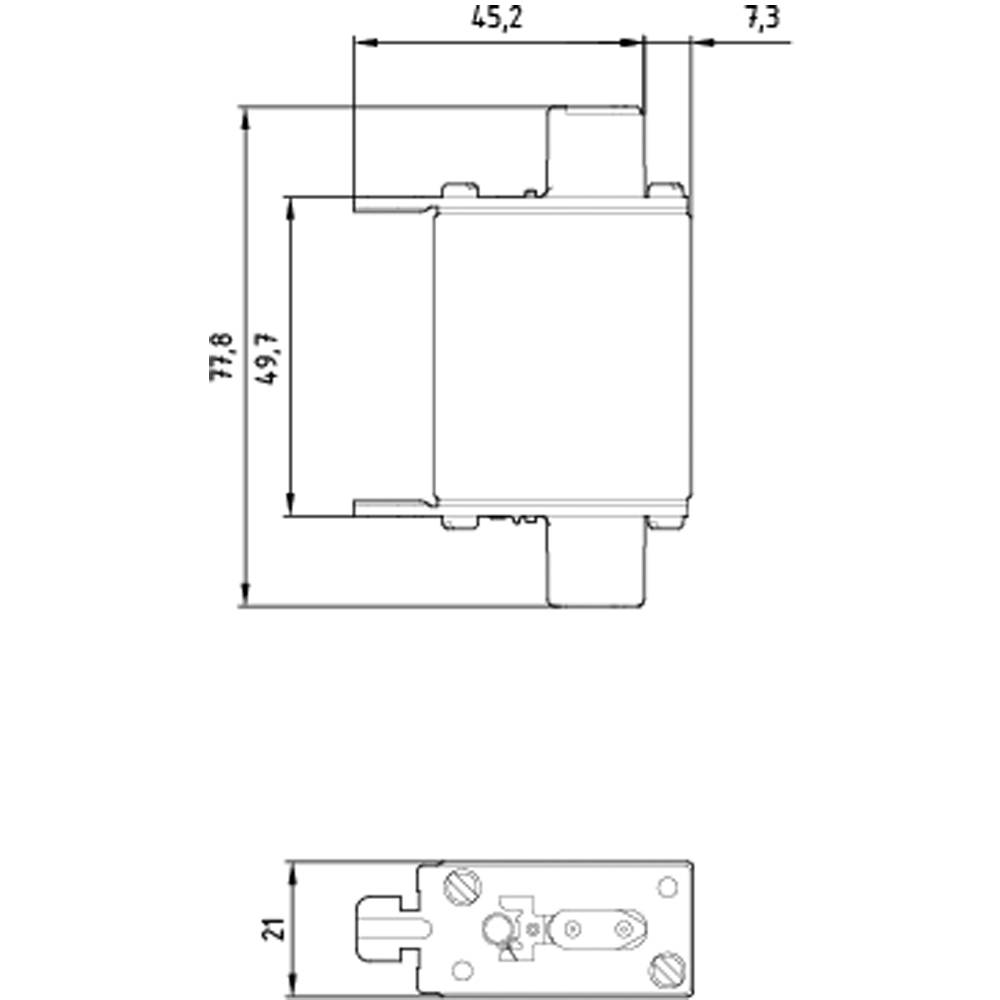

Dessin technique d'un composant avec indications dimensionnelles. La vue de dessus montre des dimensions de 45,2 mm et 7,3 mm ; la vue latérale montre 77,8 mm.

1/2

Photo non contractuelle

Type de produit

Cartouche-fusible

Taille du fusible

000

Courant nominal - arrondi

6 A

Modèle

Avec contacts de lame

Conforme à la norme RoHS

oui

Fiche technique (PDF)

Livraison le mar. 13 octobre

6 Set(s)

Nombre (taille du paquet 3 pc(s))

Set(s)

Total (CHF 3.65 / pièce(s))

CHF 10.95

Prix TVA incl.

Plus que 6 Set(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle de détecteur : détecteur de front
Modèle de contact de commutation : sans corrosion, argenté
Type de fixation : languettes de préhension sous tension
Position de montage : arbitraire, de préférence verticale
Indice de protection IP : IP20, avec conducteurs raccordés
Température ambiante / pendant le fonctionnement / minimale : -5 °C.
Température ambiante / pendant le fonctionnement / max. : 40 °C.
Puissance dissipée / maximum : 1,3 W
Classement de la taille : 10

Modèle: Avec contacts de lame

Type de produit: Cartouche-fusible

Taille du fusible: 000

Conforme à la norme RoHS: oui

Contenu: 3 pc(s)

Courant nominal: 6 A

Courant nominal - arrondi: 6 A

Modèle: avec afficheur de sécurité mécanique

Classe de fonctionnement: gG

Tension nominale: 500 V/AC
250 V/DC

Adapté pour: Taille de fusible 000 - 4

Largeur: 21 mm

: AC/DC

: 6 A

: 500 V

: 120 A

: gL/gG (cable protection/equipment protection)

: Top fuse status indicator

: 500

: 250

: 1.3

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Sicherungsgröße

Siemens 3NA3801 Sicherungseinsatz mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 6 A 500 V/AC, 250 V/DC 3 St.

Code produit :2262430

Livraison le mar. 13 octobre

6 Set(s)Conrad Electronic

Ce produit

6 A

000

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

Siemens 3NA3120 Sicherungseinsatz Sicherungsgröße = 1 50 A 500 V/AC, 440 V/DC 3 St.

Code produit :2262427

Livraison le mar. 13 octobre

2 Set(s)Conrad Electronic

50 A

pièce(s)

Min.: 1

Multiples: 1

CHF 23.95^*

Siemens 3NA3142 Sicherungseinsatz mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 1 224 A 500 V/AC, 440 V/DC 3 St.

Code produit :2262428

Livraison le mar. 13 octobre

1 Set(s)Conrad Electronic

224 A

pièce(s)

Min.: 1

Multiples: 1

CHF 22.95^*

Siemens 3NA62364 Sicherungseinsatz Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 2 160 A 400 V/AC 3 St.

Code produit :2262431

Livraison le ven. 6 novembre

Conrad Electronic

160 A

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Siemens 3NA6804 Sicherungseinsatz mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 4 A 500 V/AC, 250 V/DC 3 St.

Code produit :2262432

Livraison le mar. 13 octobre

6 Set(s)Conrad Electronic

4 A

000

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Siemens 3NA68144 Sicherungseinsatz mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 35 A 400 V/AC 3 St.

Code produit :2262433

Livraison le mar. 13 octobre

2 Set(s)Conrad Electronic

35 A

000

pièce(s)

Min.: 1

Multiples: 1

CHF 13.95^*

Siemens 3NA6824 Sicherungseinsatz Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 80 A 500 V/AC, 250 V/DC 3 St.

Code produit :2262434

Livraison le mar. 13 octobre

15 Set(s)Conrad Electronic

80 A

000

pièce(s)

Min.: 1

Multiples: 1

CHF 10.95^*

Siemens 3NA68247 Sicherungseinsatz mit mechanischer Sicherungsanzeige Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 00 80 A 500 V/AC, 250 V/DC 3 St.

Code produit :2262435

Livraison le mar. 13 octobre

3 Set(s)Conrad Electronic

80 A

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

Siemens 3NA68304 Sicherungseinsatz Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 000 100 A 400 V/AC 3 St.

Code produit :2262436

Livraison le ven. 6 novembre

Conrad Electronic

100 A

000

pièce(s)

Min.: 1

Multiples: 1

CHF 16.95^*

Siemens 3NA68307 Sicherungseinsatz Passend für (Sicherungen) Sicherungsgröße 000 - 4 Sicherungsgröße = 00 100 A 500 V/AC, 250 V/DC 3 St.

Code produit :2262438

Livraison le ven. 6 novembre

Conrad Electronic

100 A

pièce(s)

Min.: 1

Multiples: 1

CHF 12.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2262430 Siemens 3NA3801 Cartouche-fusible avec afficheur de sécurité mécanique Adapté pour (fusibles) Taille de fusible 000 - 4

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2262430 Siemens 3NA3801 Cartouche-fusible avec afficheur de sécurité mécanique Adapté pour (fusibles) Taille de fusible 000 - 4

Description

Fusible NH, NH000, in: 6 A, GG, un AC: 500 V, un DC: 250 V, détecteur de front, languettes de poignée sous tension système de sécurité NH 3NA, 3ND pour la protection sélective des câbles et des installations. Le système de sécurité NH de Siemens, qui est un élément important des composants de protection SENTRON pour l'installation électrique, offre une protection efficace des personnes, des appareils et des installations en cas de surcharge et de court-circuit. Par rapport aux disjoncteurs, des courants de court-circuit plus élevés peuvent être réalisés en même temps que de meilleures limitations de courant. Le système de sécurité NH se distingue principalement par : 1. Les feux combinés signalent l'arrêt du fusible en changeant de couleur de rouge à blanc. 2. Plus de sécurité lors du changement grâce aux languettes de préhension isolées. 3. Sélectivité élevée à faible coût. 4. Fonctionnement à long terme et sûr grâce à la lame de contact argentée. 5. Fusibles de 2 A à 1250 A et de tailles 000, 00, 0, 1, 2, 3, 4 et 4a disponibles.
