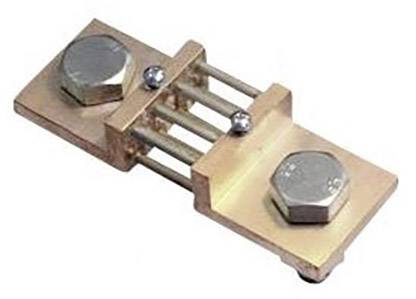

Shunt de 60 mV B2 400 A / 60 mV Lumel B2 400A/60mV
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
7 pièce(s)
Nombre
Min.: 5
Multiples: 5
Total (CHF 61.01 / pièce(s))
CHF 305.05
excl. TVA
Livraison gratuite
Plus que 7 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de produit
Shunt de mesure
- Courant de mesure
400 A
- Catégorie de précision
0.2
- Dim.
(L x l x H) 145 x 40 x 30 mm
- Poids
0.85 kg
- Largeur
40 mm
- Hauteur
30 mm
- Longueur
145 mm
- Chute de tension
60 mV
- Type
B2 400A/60mV
- Connexions
Bornes à visser
- Type de construction
B
- Type de fixation
Vis
- Connexion
Borne à vis
Documents & téléchargements
Fiche technique
Fiche technique 1562756 Shunt de 60 mV B2 400 A / 60 mV Lumel B2 400A/60mV
Description
Les shunts s'utilisent pour la mesure des courants continus. Une tension proportionnelle à l'intensité est générée sur le shunt et est ensuite indiquée par ex. au moyen d'un instrument à bobine mobile. Les shunts sont fabriqués dans la classe 0,2 selon DIN 43 703. Le courant traversant le shunt génère une chute de tension qui est mesurée avec un instrument de mesure branché en parallèle. Les shunts sont calibrés de sorte qu'une tension définie avec précision (60 mV pour le type B2) soit générée à partir d'une intensité nominale.
Modèle
- Type B sans socle d'isolation.
