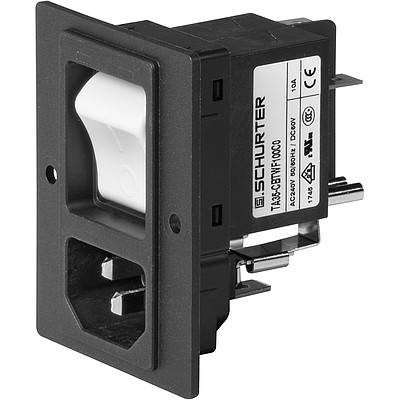

Schurter 3-153-704 Connectique pour appareils réfrigérants Nombre total de pôles: 3 + PE 15 A noir 1 pc(s) Single
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Connectique pour appareils réfrigérants
Norme de fiche du connecteur (IEC 60320)
C14
Nombre total de pôles
3 + PE
Connexion
cosses plates 6.3 mm
Fiche technique (PDF)
10 pièce(s)
Nombre
Total (CHF 38.81 / pièce(s))
CHF 38.81
excl. TVA
Plus que 10 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
DG11 IEC-C14 Combi Mag. SW 15A 2T IP40
- Connecteur CEI C14 avec interrupteur à bascule
- Interrupteur d'alimentation non éclairé
- 2 Fonctions: Connecteur d'appareil classe de protection I , Disjoncteur d'appareil type TA35, interrupteur d'alimentation 2 broches, avec module magnétique: Lent
Caractéristiques techniques
- Série : DG11
- Raccordement : pointe plate 6,3 x 0,8 mm
- Forme : rectangulaire
- Boîtier : plastique
- Réalisation : Table
- Type de montage : face avant
- Verrouillage : Oui
- Fixation : fixation à vis
- Épaisseur de platine, max. : 8 mm
- Référence alternative : DG11-CBDWM150T2-000-C6135-331-010-00
- Type de contact : fiche
- Couleur : blanc
- Contact de raccordement : enfichage
- Type de contact : C14
- Utilisation: Convient à une utilisation dans des appareils selon IEC/UL 62368-1, convient aux appareils de la classe de protection I selon IEC 61140
- Orientation : droite
- Conducteur de protection : 1
- Type de verrouillage : Rastnase
- Température du stylet : 70 °C
- TENSION NOMINALE C.A. : 250 V C.A.
- Connexion par cosse plate de 6,3 mm
- Couple de serrage 0,25 Nm
- Force d'enfichage par contact, min. : 60 N
- Distance entre brides et trous : 38 mm
- Approbations: ENEC 10|cURus|ccc|CE|ukca
- Classe de protection IP face avant : IP40
- Type d'emballage
Single
- Type de produit
Connectique pour appareils réfrigérants
- Norme de fiche du connecteur (IEC 60320)
C14
- Nombre total de pôles
3 + PE
- Connexion
cosses plates 6.3 mm
- Couleur
noir
- Contenu
1 pc(s)
- Courant nominal
15 A
- Courant nominal - arrondi
15 A
- Matériau boîtier
thermoplastique
- Référence fabricant
3-153-704
- Montage
A encastrer
- Homologations
IEC 60320-1|UL 60320-1|CSA C22.2 NO. 60320-1
- Nombre de pôles
3
- Largeur
48 mm
- Hauteur
63 mm
- Conforme à la norme RoHS
oui
- Type
3-153-704
- Contact séquentiel (PE)
oui
- Profondeur
73.1 mm
- Matériau du boîtier
Thermoplastique
- Température de fonctionnement (max.)
60 °C
- Température de fonctionnement (min.)
-25 °C
- Classe d'inflammabilité
UL 94 V0
- Classe de protection
I
Documents & téléchargements
Fiche technique
Fiche technique 3738311 Schurter 3-153-704 Connectique pour appareils réfrigérants Nombre total de pôles: 3 + PE 15 A noir 1 pc(s) Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3738311 Schurter 3-153-704 Connectique pour appareils réfrigérants Nombre total de pôles: 3 + PE 15 A noir 1 pc(s) Single
Description
Schurter Connecteur pour appareil frigorifique encastré DG11 Table C14 3 Pol(s) IP40 Fiche thermoplastique (TP) 15A 250VAC 70°C 38mm I
