Schurter 3-152-043 Connectique pour appareils réfrigérants Nombre total de pôles: 3 + PE 10 A noir 1 pc(s)
N° réf. fabricant :
Code produit :
Type de produit
Connectique pour appareils réfrigérants
Norme de fiche du connecteur (IEC 60320)
C14
Nombre total de pôles
3 + PE
Connexion
cosses plates 4.8 mm
Contenu
1 pc(s)
Fiche technique (PDF)
91 pièce(s)
Nombre
Total (CHF 11.98 / pièce(s))
CHF 11.98
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails

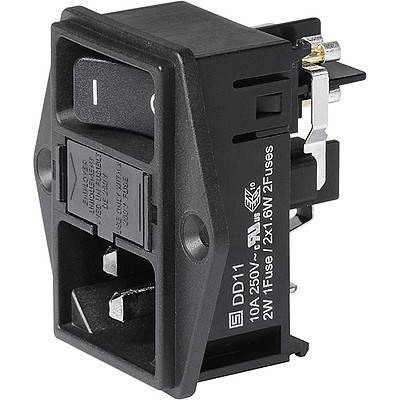

Combi avec interrupteur 2P 180° unbel 2xSi
- Combinaison de connecteurs pour appareils froids C14 et de commutateurs à bascule à 2 broches
- Avec porte-fusibles pour un fusible d'appareil (5x20mm)
- Avec compartiment pour la sécurité de remplacement
- Avec couvercle de protection
Caractéristiques techniques
- Série : DD11
- Raccordement : pointe plate 4,8 x 0,8 mm
- Forme : rectangulaire
- Boîtier : plastique
- Réalisation : Table
- Type de montage : face avant
- Verrouillage : Oui
- Fixation : fixation à vis
- Épaisseur de platine, max. : 8 mm
- Type de contact : fiche
- Couleur : noir
- Contact de raccordement : enfichage
- Type de contact : C14
- Utilisation: Convient aux appareils de la classe de protection I selon IEC 61140, convient aux appareils de faible hauteur, adapté aux applications à charges transitoires élevées, adapté à une utilisation dans des appareils selon IEC/UL 62368-1, satisfait aux exigences de la norme IEC 60335-1 pour les appareils en fonctionnement sans surveillance; Cela inclut les exigences de fil incandescent renforcées selon IEC 60695-2-11 ou -12 & -13
- Orientation : droite
- Conducteur de protection : 1
- Type de verrouillage : Rastnase
- Température du stylet : 70 °C
- TENSION NOMINALE C.A. : 250 V C.A.
- Connexion par cosse plate de 4,8 mm
- Couple de serrage 0,5 Nm
- Force d'enfichage par contact, min. : 85 N

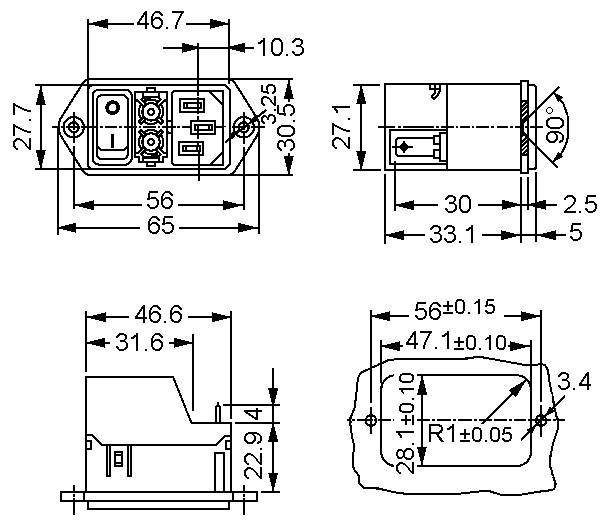

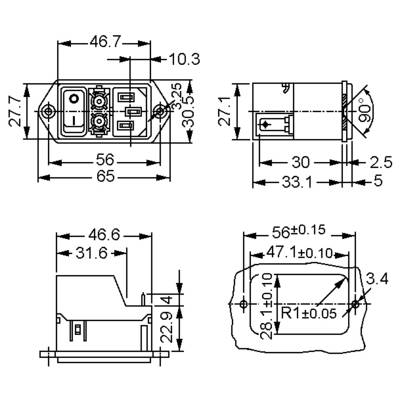

- Distance entre brides et trous : 56 mm
- Approbations: ENEC 10|cURus|ccc
- Classe de protection IP face avant : IP40
- Type de produit
Connectique pour appareils réfrigérants
- Norme de fiche du connecteur (IEC 60320)
C14
- Nombre total de pôles
3 + PE
- Connexion
cosses plates 4.8 mm
- Couleur
noir
- Contenu
1 pc(s)
- Courant nominal
10 A
- Courant nominal - arrondi
10 A
- Matériau boîtier
thermoplastique
- Référence fabricant
3-152-043
- Montage
A encastrer
- Homologations
IEC 60320-1|IEC 60127-6|IEC 61058-1|UL 60320-1|CSA C22.2 NO. 60320-1
- Nombre de pôles
3
- Largeur
65 mm
- Hauteur
30.5 mm
- Conforme à la norme RoHS
oui
- Type
3-152-043
- Contact séquentiel (PE)
oui
- Profondeur
38.1 mm
- Matériau du boîtier
Thermoplastique
- Température de fonctionnement (max.)
85 °C
- Température de fonctionnement (min.)
-25 °C
- Classe d'inflammabilité
UL 94 V0
- Classe de protection
I
Documents & téléchargements
Fiche technique
Fiche technique 3738263 Schurter 3-152-043 Connectique pour appareils réfrigérants Nombre total de pôles: 3 + PE 10 A noir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3738263 Schurter 3-152-043 Connectique pour appareils réfrigérants Nombre total de pôles: 3 + PE 10 A noir 1 pc(s)
Description
Schurter Connecteur pour appareil frigorifique encastré DD11 Table C14 3 Pol(s) IP40 Fiche thermoplastique (TP) 10A 250VAC 70°C 56mm I
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Avertissement
Le tiroir de sécurité n'est pas inclus dans la livraison et doit être commandé séparément
