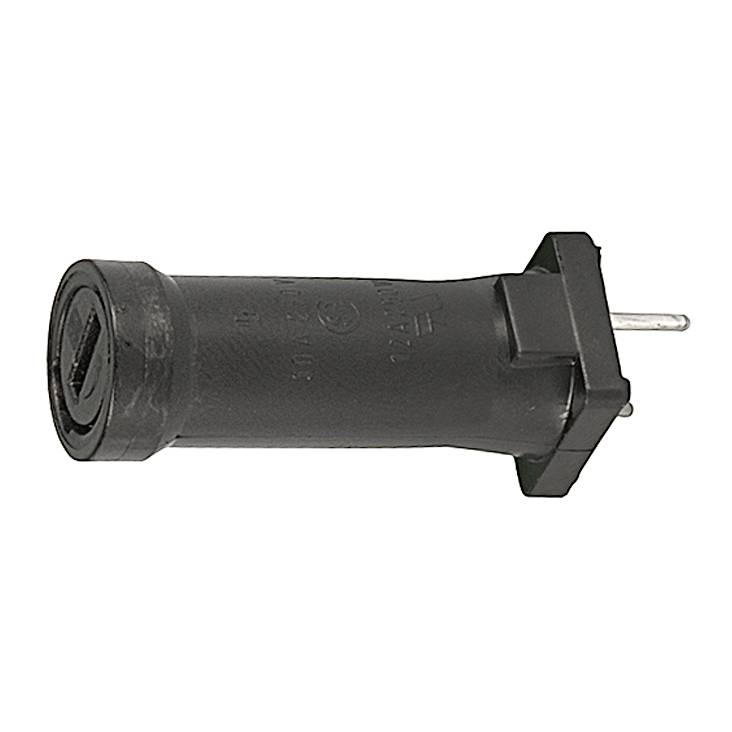

Schurter 0031.3701 0031.3701 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Single
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Single
Type de produit
Porte-fusible
Type de montage
montage sur circuit imprimé
Adapté pour
fusible 5 x 20 mm
Connexion
pin à souder
Fiche technique (PDF)
50 pièce(s)
Nombre
Total (CHF 2.68 / pièce(s))
CHF 2.68
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Porte Schurter pour fusible à courant élevé
Notre service pour vous
Caractéristiques techniques
- Série : FAF
- Dimensions : hauteur : 38,4 mm
- Applications : cULus, VDE
- Forme : fermée
- Montage : montage sur circuit imprimé
- Matériau des contacts : alliage de cuivre étamé
- Applications : pour fusibles G 5x20 mm
- Matériau du boîtier : thermoplastique (UL 94V-0)
- Marquage : logo, type, tension nominale, puissance nominale, courant nominal, marque de contrôle
- Couleur : noir
- Type de raccordement : broches à souder
- Diamètre : 12,5 mm
- Poids : 5,03 g
- Plage de température de fonctionnement, min. : -40 °C
- Plage de température de fonctionnement, max. : 85 °C.
- Courant : 6,3 A
- Rigidité diélectrique : 3 kV
- Résistance à la tension de choc : 4 kV
- TENSION NOMINALE V AC : 250 V AC
- Résistance de contact, max. : 10 mOhms
- Résistance d'isolement : 10 MOhms
- Puissance nominale absorbée : 2 W
- Capacité de soudage : 245 °C / 3 s.
- Normes : IEC 61140
- Classe d'isolation : IP40
- Protection contre les contacts catégorie : PC2
- Type d'emballage
Single
- Type de produit
Porte-fusible
- Connexion
pin à souder
- Matériau
Thermoplastique
- Type de montage
montage sur circuit imprimé
IP40
- Adapté pour
fusible 5 x 20 mm
- Modèle
A la verticale
- Classe de protection contre les contacts
PC2
- Poids
5.03 g
- Température min.
-40 °C
- Température max.
85 °C
- Hauteur
38.40 mm
- Diamètre
12.50 mm
- Contenu
1 pc(s)
- Dim.
(Ø x H) 12.50 mm x 38.40 mm
- Conforme à la norme RoHS
oui
- Type
0031.3701
- Homologations
CEI 61140
Documents & téléchargements
Fiche technique
Fiche technique 3156560 Schurter 0031.3701 0031.3701 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Single
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3156560 Schurter 0031.3701 0031.3701 Porte-fusible Adapté pour (fusibles) fusible 5 x 20 mm 1 pc(s) Single
Description
• Porte-fusible fermé pour courants avec 6,3A (VDE)
• Pour fusibles 5x20 mm
• Fente pour tournevis, debout
• Capuchon : thermoplastique, noir, UL 94V-0
• Bornes à souder pour montage sur circuit imprimé
• Classe de protection IP40 (selon IEC 61140)
• Capacité de soudage : 245°C / 3 s.
• Adapté pour les appareils de classe de protection I conformément à la norme IEC61140
Ce texte a été traduit par une machine.
• Pour fusibles 5x20 mm
• Fente pour tournevis, debout
• Capuchon : thermoplastique, noir, UL 94V-0
• Bornes à souder pour montage sur circuit imprimé
• Classe de protection IP40 (selon IEC 61140)
• Capacité de soudage : 245°C / 3 s.
• Adapté pour les appareils de classe de protection I conformément à la norme IEC61140
